Montage
Emotec IR - Montageanweisung
4.2

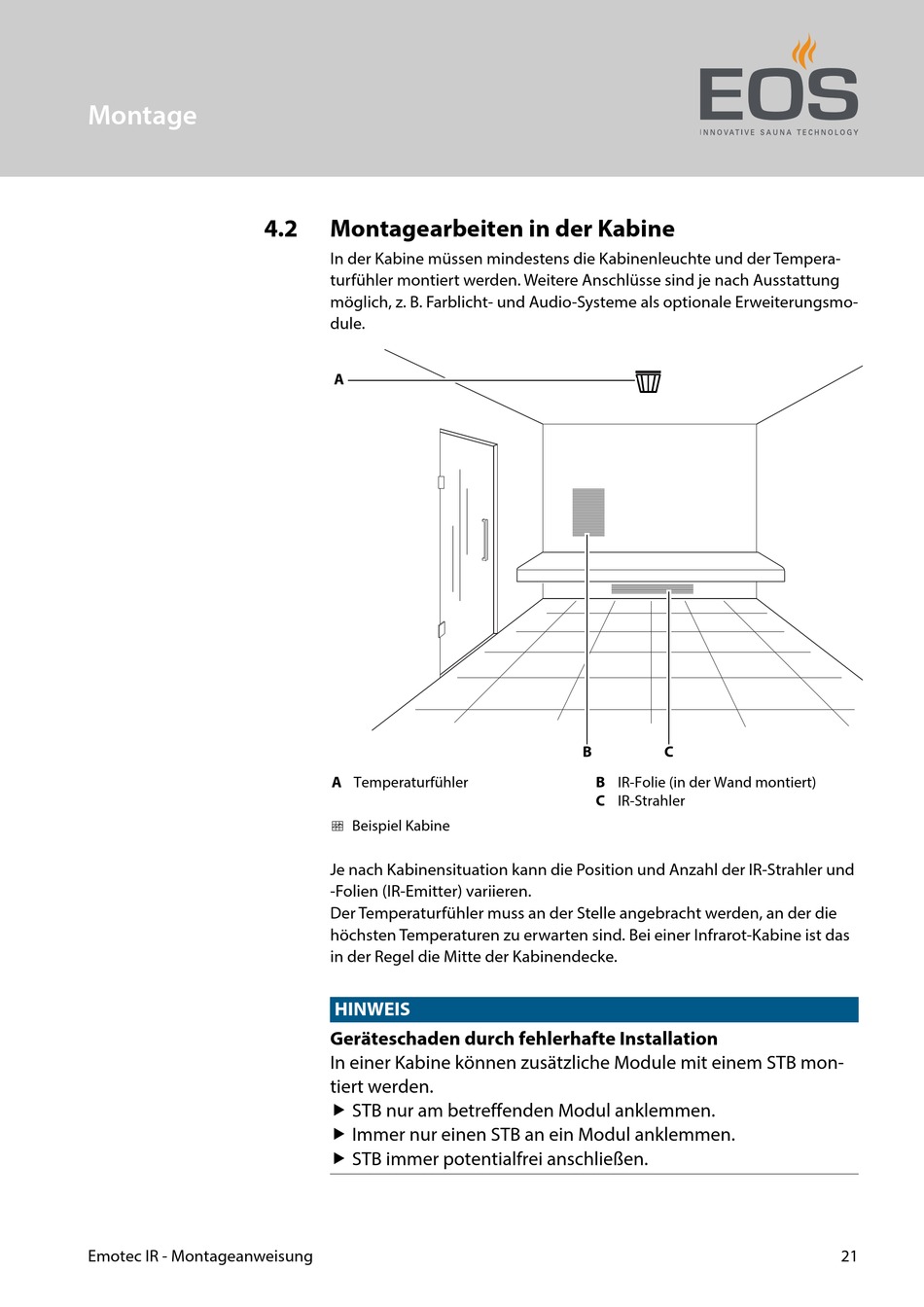

Montagearbeiten in der Kabine

In der Kabine müssen mindestens die Kabinenleuchte und der Tempera-
turfühler montiert werden. Weitere Anschlüsse sind je nach Ausstattung
möglich, z. B. Farblicht- und Audio-Systeme als optionale Erweiterungsmo-
dule.
A
A Temperaturfühler
 Beispiel Kabine
Je nach Kabinensituation kann die Position und Anzahl der IR-Strahler und
-Folien (IR-Emitter) variieren.
Der Temperaturfühler muss an der Stelle angebracht werden, an der die
höchsten Temperaturen zu erwarten sind. Bei einer Infrarot-Kabine ist das
in der Regel die Mitte der Kabinendecke.
HINWEIS
Geräteschaden durch fehlerhafte Installation
In einer Kabine können zusätzliche Module mit einem STB mon-
tiert werden.
 STB nur am betreffenden Modul anklemmen.
 Immer nur einen STB an ein Modul anklemmen.
 STB immer potentialfrei anschließen.
B C
B IR-Folie (in der Wand montiert)
C IR-Strahler
