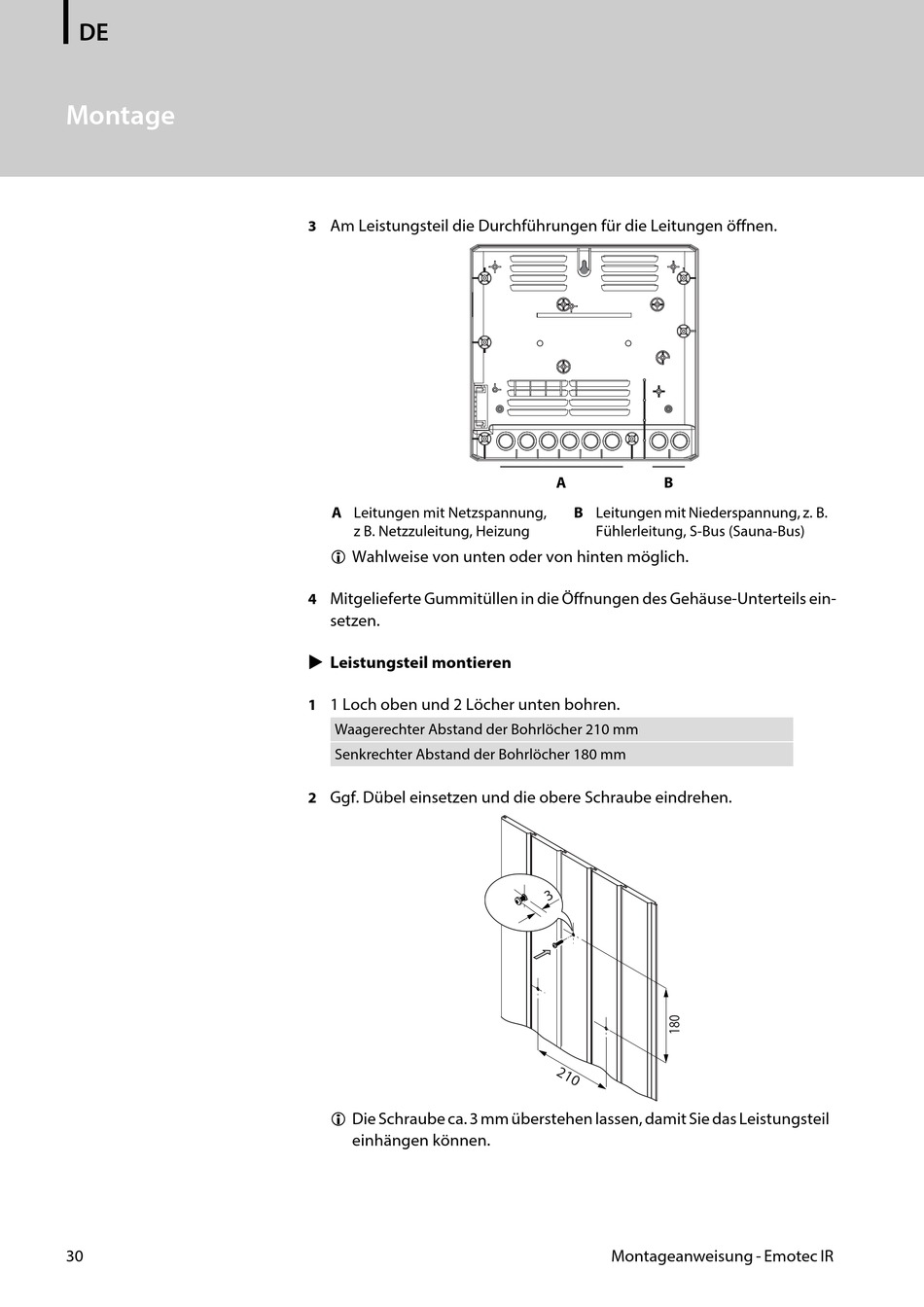

Montage
30
Am Leistungsteil die Durchführungen für die Leitungen öffnen.
3
A Leitungen mit Netzspannung,
z B. Netzzuleitung, Heizung
 Wahlweise von unten oder von hinten möglich.
Mitgelieferte Gummitüllen in die Öffnungen des Gehäuse-Unterteils ein-
4
setzen.
 Leistungsteil montieren
1 Loch oben und 2 Löcher unten bohren.
1
Waagerechter Abstand der Bohrlöcher 210 mm
Senkrechter Abstand der Bohrlöcher 180 mm
Ggf. Dübel einsetzen und die obere Schraube eindrehen.
2
 Die Schraube ca. 3 mm überstehen lassen, damit Sie das Leistungsteil
einhängen können.
A B
B Leitungen mit Niederspannung, z. B.
Fühlerleitung, S-Bus (Sauna-Bus)
