- Seite 1 Emotec IR Steuerung für Infrarot-Kabinen Montageanweisung für Fachhändler Made in Germany Druck-Nr.: 2901 5034 Stand: 13/19...
-
Seite 2: Dokumentation
Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacks- mustereintragung vorbehalten. Verwendete Zeichen, Symbole und Abbildungen Zusatzinformationen zu einem Bedienschritt Querverweis auf eine Seite Anweisung lesen Ergebnis des Handlungsschritts Tabellentitel Abbildungstitel Revisionsübersicht Datum Version Beschreibung 26.03.2019 01.00 Ersterstellung Montageanweisung - Emotec IR... -
Seite 3: Inhaltsverzeichnis
Bedienfront montieren ...............39 5 Installation ........................41 Installationsbeispiele ...................42 Belegung der Platine ...................44 5.2.1 Klemmen..................45 5.2.2 Art der Emitter – Jumper JP1 und JP2........45 5.2.3 Geräteadresse – DIP-Schalter ADR ........46 5.2.4 Kanäle – DIP-Schalter IR1 - IR3 ..........46 Emotec IR - Montageanweisung... - Seite 4 IR-Betriebsart ................65 6.5.2 IR-Temperatur ................66 6.5.3 IR-Intensität ................... 67 6.5.4 Schalthysterese für IR-Temperatur ........68 Manuelle Festlegung des Leuchtmittels ..........71 Heizzeitbegrenzung einstellen ............... 73 Störungen ...................... 75 7 Allgemeine Servicebedingungen ..............76 8 Entsorgung....................... 78 Montageanweisung - Emotec IR...
-
Seite 5: Allgemeine Sicherheitshinweise
Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu leichten oder mittelschweren Verletzun- gen führen kann. HINWEIS Hinweis weist auf eine Gefahrensituation hin, die bei Nichtbeachtung der Sicherheitshinweise zu Schäden am Gerät führen kann. Emotec IR - Montageanweisung... -
Seite 6: Montage Und Installation
Infrarot-Strahler oder Heizfolien mit einem Überhitzungsschutz nach EN 60335-2-53 möglich. Bei Bedarf Sicherheitstemperaturbegrenzer (STB) einbauen. Sicherheits- und Installationshinweise des Herstellers der Infra- rot-Strahler oder Heizfolien beachten. Sicherheits- und Installationshinweise des Kabinen-Herstellers beachten. Montageanweisung - Emotec IR... -
Seite 7: Einweisung Des Betreibers
Der Besuch einer Infrarot- oder Sauna-Kabine kann bei Personen Beeinträchtigungen mit gesundheitlichen Beeinträchtigungen zu schweren Gesund- heitsschäden bis zum Tod führen. Sauna-Besucher mit gesundheitlichen Beeinträchtigungen müssen vor dem Besuch einer Infrarot- oder Sauna-Kabine ei- nen Arzt konsultieren. Emotec IR - Montageanweisung... - Seite 8 Die Infrarot-Kabine darf von Personen mit verringerten menta- len, physischen oder sensorischen Fähigkeiten nur unter Auf- sicht gestartet werden oder wenn sie zuvor unterwiesen wurden und die resultierenden Gefahren verstehen. Kinder sowie nicht unterwiesene Personen dürfen keine Reini- gungs- und Wartungsarbeiten ausführen. Montageanweisung - Emotec IR...
-
Seite 9: Normen Und Vorschriften
DIN EN 55014-1 Elektromagnetische Verträglichkeit - Anforderungen an Haushaltgeräte, Elektro- werkzeuge und ähnliche Elektrogeräte - Teil 1: Störaussendung DIN EN 55014-2 Elektromagnetische Verträglichkeit - Anforderungen an Haushaltgeräte, Elektro- werkzeuge und ähnliche Elektrogeräte - Teil 2: Störfestigkeit Emotec IR - Montageanweisung... -
Seite 10: Identifikation

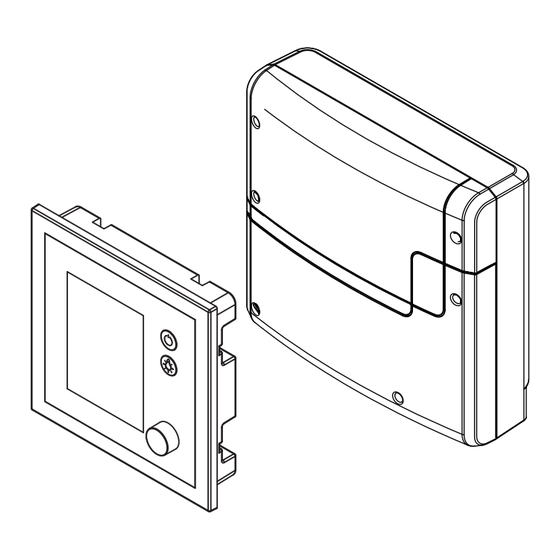

Identifikation Identifikation Das Steuergerät Emotec IR besteht aus einem Leistungsteil und einem Bedienteil und wird zum Betrieb einer Infrarot-Kabine genutzt. Angaben zu den Geräten 2.1.1 SBM-LSG-IR Das Typenschild ist auf der Unterseite des Gehäusebodens angebracht. Infrarotsteuergerät Type Emo ec IR anthrazit Art.- Nr. -
Seite 11: Bedienteil Emotec Ir
Das IR-Modul wird in Verbindung mit dem Leistungsteil für die Sauna-Kabine betrieben. Emotec IR ist für Kabinen bei privater und gewerblicher Nutzung geeignet. Das Steuergerät ist nicht für eine Verwendung im Freien geeignet! Es darf nur im Innenbereich von Gebäuden betrieben werden und darf nicht Umgebungsbedingungen wie extremer Feuchtigkeit bzw. - Seite 12 Der Betrieb erfolgt, nachdem am Leistungsteil technische oder sonstige Änderungen vorgenommen wurden. Der Betrieb erfolgt durch Kinder oder durch Personen mit einge- schränkten geistigen Fähigkeiten und ohne gründliche Einweisung. Allgemeine Sicherheitshinweise, 5 Montageanweisung - Emotec IR...
-
Seite 13: Beschreibung Der Geräte
D 5 m Verbindungsleitung mit RJ14/RJ10 Modularstecker Temperaturfühler inkl. 5 m Verbindungsleitung mit zum Bedienteil RJ10 Stecker, Gehäuse, Platine, 2 Schrauben 4x40 mm E Demontagewerkzeug für Bedienfront Lieferumfang Emotec IR Prüfen Sie vor der Installation die Vollständigkeit der Lieferung. Emotec IR - Montageanweisung... - Seite 14 94.5987 SBM-Fernstart 94.5782 SBM-FL75/150 Modul Farblicht 94.5996, 94.6007 SBM-S BT Modul Sound 94.5921 IR-Empfänger für Farblicht- und Soundmodul 94.6810 SBM-GLT-MOD HOME-Modul Modbus 94.7077 SBM-GLT-KNX HOME-Modul KNX 94.7078 Modularverteiler RJ 12 für Verbindungsleitung Bedienteil 2001.5298 und Sauna-Bus Montageanweisung - Emotec IR...
-
Seite 15: Gesamtansicht Des Leistungsteils
Leistungsteil ist eingeschaltet (Werkseinstellung). Das Leistungsteil ist im Standby-Modus betriebsbereit. Position 0: Leistungsteil ist komplett ausgeschaltet. Teile der Platine stehen immer noch unter Strom. Position II: Kabinenlicht ist eingeschaltet, Leistungsteil ist ausgeschaltet. Einstellung für Wartungs- und Reinigungsarbeiten. Emotec IR - Montageanweisung... -
Seite 16: Innenansicht Des Leistungsteils
Rückseite oder am unteren Teil des Gehäuses geführt werden. Die Durchführungslöcher können an den erforderlichen Stellen an den Sollbruchstellen herausgebrochen werden. Die Beschreibung der Platine finden Sie unter: 5.2 Belegung der Platine, 44 Montageanweisung - Emotec IR... -
Seite 17: Bedienteil
B Bedienfront mit Display D Durchführung Sauna-Bus-Verbindung E Gehäuse zum Wandaufbau Schema Emotec IR Das Bedienteil steht in zwei Varianten zur Verfügung: Wandeinbau (A): Das Gehäuse wird in der Wand montiert. Wandaufbau (E): Das Gehäuse wird auf die Wand montiert. -
Seite 18: Technische Daten
127 x 130 x 25 mm, Einbautiefe ca. 20 mm Anzeige TFT-Farbdisplay 55 x 74 mm (3,5“ diagonal) Ausgänge / Eingänge Bedienteil 1 x RJ10 Buchse für Leistungsteil 1 x Massenspeicheranschluss (microSD Kartenleser) Bedienung Tasten für Ein/Aus und Licht, Drehdruckschalter Montageanweisung - Emotec IR... -
Seite 19: Montage
Eine gemeinsame Verlegung von Daten- und Netzleitungen kann zu Störungen der Elektronik führen, z. B. weil der Fühler nicht er- kannt wird. Die Fühler- und Sauna-Busleitungen nicht zusammen mit Netz- leitungen verlegen. Getrennte Kabelkanäle verlegen. Emotec IR - Montageanweisung... - Seite 20 Länge von 10 m, 25 m, 50 m und 100 m optional erhältlich. Alternativ kann auch die als Standard gelieferte 5 m Leitung mit einer Kupplung RJ12/RJ12 und einem Verlängerungskabel RJ12/RJ12 verlängert werden. Die Verlängerungen und Kupplungen sind als optionales Zubehör erhält- lich. Siehe Zubehör (optional), 14 Montageanweisung - Emotec IR...
-
Seite 21: Montagearbeiten In Der Kabine
Geräteschaden durch fehlerhafte Installation In einer Kabine können zusätzliche Module mit einem STB mon- tiert werden. STB nur am betreffenden Modul anklemmen. Immer nur einen STB an ein Modul anklemmen. STB immer potentialfrei anschließen. Emotec IR - Montageanweisung... -
Seite 22: Infrarot-Emitter Montieren
Sicherung T6,3 A H 250 V ersetzt werden. Siehe dazu 5.2 Belegung der Platine, 44 Verwenden Sie ein Steckmodul, wenn Sie mehrere IR-Emitter an einen Anschluss anschließen möchten. Siehe Beispiel – Steckmodule (optional), 51. Montageanweisung - Emotec IR... -
Seite 23: Temperaturfühler Montieren
Siehe Platine IR-Leistungsteil, 44. Material + Werkzeuge: Temperaturfühler und Verbindungsleitungen Bohrer für Bohröffnung in der Kabinendecke Schraubendreher Ggf. Zugdraht A Kabinendecke C RJ 10 Stecker zu Leistungsteil B Gehäuse Temperaturfühler Schema des Einbaus Emotec IR - Montageanweisung... - Seite 24 Gehäuse des Temperaturfühlers öffnen und Kabel anschließen. A Weiß (Sensor-Bus) B Grün (Sensor-Bus) C Braun (Sensor-Bus) Steckeranschlüsse für Sensor-Bus Fühler an der Kabinendecke festschrauben und Gehäuse schließen. Anschluss der Sensorleitung: Platine IR-Leistungsteil, 44 Montageanweisung - Emotec IR...
-
Seite 25: Kabinenbeleuchtung Montieren
Die Leuchte nicht im Strahlungsbereich eines IR-Strahlers mon- tieren. Die Leuchte muss der Schutzart Spritzwassergeschützt IPx4 entsprechen und gegenüber der Umgebungstemperatur be- ständig sein. Nur dimmbare Leuchtmittel anschließen. Anschluss der Steuerleitung: Installation, 41 Emotec IR - Montageanweisung... -
Seite 26: Leistungsteil
Position des Leistungsteils durch diese vorbestimmt. Vor der Montage des Leistungsteils sollten bereits alle Leitungen verlegt sein. Die Anschlüsse können später aufgesteckt werden. Die Datenleitun- gen müssen so verlegt und angeschlossen werden, dass sie nicht offen zugänglich sind. Montageanweisung - Emotec IR... - Seite 27 Störungen der Elektronik führen, z. B. weil der Fühler nicht er- kannt wird. Die Fühler- und Sauna-Busleitungen nicht zusammen mit Netz- leitungen verlegen. Getrennt Kabelkanäle verlegen. Montagemaße 210 mm Rückseite des Leistungsteils Schema der Montage Emotec IR - Montageanweisung...
- Seite 28 Die Leitungen können zwischen der Isolierung und der Außenwand der Kabinen verlegt werden. Sie werden dann von hinten in das Gehäuse geführt. Für beide Varianten muss die Isolierung der Kabine so ausgelegt sein, dass im Bereich der Kabelverlegung keine Temperaturen über 75° C auftreten können. Montageanweisung - Emotec IR...
-
Seite 29: Leistungsteil Montieren
Gehäusedeckel abnehmen 6 Schrauben der beiden Teile des Gehäuses lösen. Beide Deckelhälften abnehmen. Wenn Sie bereits alle Datenleitungen verlegt haben, können Sie nach der Montage des Leistungsteils die DIP-Schalter auf der Platine ein- stellen. Emotec IR - Montageanweisung... - Seite 30 1 Loch oben und 2 Löcher unten bohren. Waagerechter Abstand der Bohrlöcher 210 mm Senkrechter Abstand der Bohrlöcher 180 mm Ggf. Dübel einsetzen und die obere Schraube eindrehen. Die Schraube ca. 3 mm überstehen lassen, damit Sie das Leistungsteil einhängen können. Montageanweisung - Emotec IR...
- Seite 31 B Leitungen mit Niederspannung, z. B. z B. Netzzuleitung, Heizung Fühlerleitung, S-Bus (Sauna-Bus) Wahlweise von unten oder von hinten möglich. Leistungsteil mit dem oberen Befestigungsloch an der oberen Schraube einhängen. A Oberes Befestigungsloch B Untere Befestigungslöcher Emotec IR - Montageanweisung...
-
Seite 32: Bedienteil
5.5 Verbraucher anklemmen und einrichten, 50 5.6 Leistungsteil konfigurieren, 52 Bedienteil Das Gehäuse des Bedienteils Emotec IR steht in den Varianten Wandeinbau und Wandaufbau zur Verfügung. Beide Varianten sind für die Montage an der Außenwand der Kabine konzipiert. - Seite 33 Siehe Zubehör (optional), 14 Montageort Bedienteil Das Bedienteil Emotec IR wird außerhalb der Kabine montiert. Vorzugs- weise wird die der Türöffnung abgewandte Seite gewählt. Damit vermei- den Sie, dass im laufenden Betrieb beim Öffnen der Tür heiße Luft auf das...
-
Seite 34: Gehäuse Montieren
Demontage-Werkzeug zum Lösen der Bedienfront (im Lieferumfang enthalten) Ggf. Zugdraht Holzschrauben (im Lieferumfang enthalten): 4 Stk. bei Wandeinbau-Gehäuse mit Wandstärke > 30 mm, 3 Stk. bei Wandaufbau-Gehäuse Erforderliche Handlungsschritte: Bedienfront vom Gehäuse lösen, 36 Montageanweisung - Emotec IR... - Seite 35 Wandaufbau-Gehäuse montieren, 38 Schema: Montage Wandeinbau-Gehäuse Je nach Wandstärke wird das Wandeinbau-Gehäuse des Bedienteils unter- schiedlich befestigt. A Montage bei Wandstärke 15-30 mm B Montage bei Wandstärke > 30 mm Schema: Montage abhängig von Wandstärke Emotec IR - Montageanweisung...
- Seite 36 Bedienfront vom Gehäuse lösen HINWEIS Bedienteil nicht fallen lassen. Die Schutzfolie vom Display erst nach Abschluss der Montage abziehen. Demontage-Werkzeuge in den Schlitz am unteren Rand des Gehäuses stecken. Bedienfront beim Wandaufbau-Gehäuse auf die gleich Art lösen. Montageanweisung - Emotec IR...
- Seite 37 Gehäuse in die vorbereitete Wandöffnung einfügen. Aufkleber im Gehäuse (oben/up) beachten. Bei der Befestigung des Unterteils die richtige Ausrichtung beachten. Die Seite mit dem Schlitz für das Demontage-Werkzeug muss nach unten ausgerichtet sein. Emotec IR - Montageanweisung...
- Seite 38 Wandstärke > 30 mm: Klammen vollständig entfernen und Gehäuse mit Holzschrauben festsetzen. Das Gehäuse muss fest in der Wandöffnung sitzen. Wandaufbau-Gehäuse montieren Montageort festlegen. 1 Loch oben und 2 Löcher unten bohren. Einbauschema Emotec IR Montageanweisung - Emotec IR...
-
Seite 39: Bedienfront Montieren
Das Gehäuse muss fest auf der Wand sitzen. 4.4.3 Bedienfront montieren An das Bedienteil wird die Steuerleitung (S-Bus) angeschlossen, die zum Leistungsteil führt. Erforderliche Handlungsschritte: S-Bus aufstecken, 40 Bedienfront aufstecken, 40 Emotec IR - Montageanweisung... - Seite 40 Bedienfront vorsichtig gleichmäßig ins Gehäuse drücken, bis es hörbar eingerastet ist. Die Bedienfront muss fest im Gehäuse sitzen. Folie vom Display abziehen. Zur Inbetriebnahme siehe 6.2 Einrichtung bei Inbetriebnahme oder nach Reset, 58 Montageanweisung - Emotec IR...
-
Seite 41: Installation
DIP-Schalter für die Kanäle IR1, IR2 und IR3 einstellen. Verbindung zur Stromversorgung herstellen. Leistungsteil und Bedienteil einschalten. Kanäle am Bedienteil einrichten. Weitere Einstellungen am Bedienteil festlegen, z. B. Soll-Temperatur für Strahler. Emotec IR - Montageanweisung... -
Seite 42: Installationsbeispiele
Installation Installationsbeispiele In einer Installation können an ein SBM-LSG-IR mehrere IR-Module mit IR- Emittern angeschlossen und über das Bedienteil Emotec IR gesteuert wer- den. Einfache Installation In der einfachen Installation wird ein einzelnes Infrarot-Leistungsteil instal- liert. Daran werden die IR-Emitter, Licht, Temperaturfühler und das Bedien- teil angeschlossen. - Seite 43 IR-Emitter 9 230 V AC 50 Hz 230 V AC 50 Hz 230 V AC 50 Hz A Emotec IR Leistungsteil (Gerät 1) B IR-Modul (Gerät 2) C IR-Modul (Gerät 3) IR-Leistungsteil mit angeschlossenen IR-Modulen Zur Steuerung werden das Leistungsteil und die Module durch Geräte- adressen identifiziert.
-
Seite 44: Belegung Der Platine
IR-3 mit einer maximalen Schaltlast bis 1,2 kW belastet werden. In diesem Fall muss die Sicherung an F2 (T4A H 250V) durch eine Sicherung T6,3 A H 250 V ersetzt werden. Das Netzteil muss außerhalb des Gehäuses montiert werden. Montageanweisung - Emotec IR... -
Seite 45: Klemmen
An IR-1 sind Strahler (R), an IR-2 Folien (F) angeschlossen. An IR-1 sind Strahler (R) angeschlossen. IR-2 ist ausgeschaltet. Der Anschluss IR-3 ist ab Werk auf Strahler eingestellt. Wenn keine Jumper gesetzt sind, sind die beiden Anschlüsse IR-1 und IR-2 ausgeschaltet. IR-3 bleibt eingeschaltet. Emotec IR - Montageanweisung... -
Seite 46: Geräteadresse - Dip-Schalter Adr
Wenn am Ausgang IR-3 Strahler angeschlossen sind und an den Ausgän- gen IR-1 und IR-2 Strahler oder Folien, werden die DIP-Schalter für die Kanalgruppen folgendermaßen gesetzt. Beispiel Kanal IR1 - IR3 Beispiel Kanal A Kombinieren Sie in einer Kanalgruppe nicht dimmbare und schaltbare IR- Emitter. Montageanweisung - Emotec IR... - Seite 47 IR-Emitter an IR-3 startet beim Einschalten der Kabine Wenn der am Ausgang IR-3 angeschlossene IR-Emitter ohne Zuordnung zu einer Kanalgruppe anlaufen soll wenn die Kabine eingeschaltet wird, müs- sen die DIP-Schalter in IR3 alle auf Off gesetzt werden: IR-3 startet mit Kabine Emotec IR - Montageanweisung...
-
Seite 48: Anschlussplan
Grund ihrer Konstruktion und in der Ein- bausituation bei bestimmungsgemäßem Betrieb keine Brandgefahr aus- geht. Alternativ sind Infrarot-Strahler oder Heizfolien mit einem Überhitzungsschutz nach EN 60335-2-53 möglich. Das Netzteil muss außerhalb des Gehäuses montiert werden. Montageanweisung - Emotec IR... -
Seite 49: Datenleitungen Aufstecken
Gehäuses führen. S-Bus Sensor Sensor A RJ14-Stecker vom Bedienteil D Temperaturfühler B RJ10-Stecker der Fühlerleitung E Sicherheitstemperaturbegrenzer (STB) C Anschluss Netzteil F Brücke auf Klemme STB S-Bus-Leitung RJ10/RJ14 vom Bedienteil in freie Buchse RJ14 (S-BUS) ste- cken. Emotec IR - Montageanweisung... -
Seite 50: Verbraucher Anklemmen Und Einrichten
Klemmplänen ausgeführt werden. Empfohlene Reihenfolge: IR-Emitter anklemmen Jumper setzen Kabinenbeleuchtung anklemmen Die Leitungen von den einzelnen IR-Emitter zum Leistungsteil dürfen max. 5,5 m lang sein. Die Leitungen müssen gemäß dem Schaltplan ange- klemmt werden. Montageanweisung - Emotec IR... - Seite 51 Wenn Sie mehr als einen IR-Emitter pro Heizkreis anschließen, müssen Sie die Leitungen in einem Steckmodul außerhalb des Leistungsteils verklem- men. Beispiel – Steckmodule (optional) A Anschluss Kabinenlicht C Anschluss IR-Emitter B Anschluss Hauptversorgung D Anschluss Netzteil Emotec IR - Montageanweisung...
-
Seite 52: Leistungsteil Konfigurieren
In Installationen mit den Bedienteilen Emotec und EmoStyle haben die Leistungsteile immer die Kabinenadresse 1. Jumper für die Art der IR-Emitter setzen, 53 Geräteadresse setzen, 53 Kanalgruppen für IR-Emitter setzen, 54 Montageanweisung - Emotec IR... - Seite 53 Siehe 5.2.2 Art der Emitter – Jumper JP1 und JP2, 45 Geräteadresse setzen Ggf. Geräteadresse setzen Nr. 1 Nr. 2 Nr. 3 Das Leistungsteil ist standardmäßig auf Adresse Nr. 1 eingestellt. In der Regel muss diese Einstellung nicht geändert werden. Emotec IR - Montageanweisung...
- Seite 54 Schalter 1 = ON: Kanalgruppe A Schalter 2 = ON: Kanalgruppe B Schalter 3 = ON: Kanalgruppe C Sie können die IR-Ausgänge derselben Kanalgruppe zuordnen, z. B. IR-1 und IR-3 zu Kanalgruppe A, IR-2 zu Kanalgruppe B. Montageanweisung - Emotec IR...
-
Seite 55: Gehäuse Des Leistungsteils Schließen
5.5 Verbraucher anklemmen und einrichten, 50 5.6 Leistungsteil konfigurieren, 52 Gehäusedeckel aufsetzen Netzteil an der 24 V DC-Buchse anschließen. Das Netzteil muss außerhalb des Gehäuses montiert werden. Untere und obere Deckelhälften aufsetzen. 6 Schrauben einschrauben. Emotec IR - Montageanweisung... -
Seite 56: Inbetriebnahme
Leistungsteil ist eingeschaltet (Werkseinstellung). Das Leistungsteil ist im Standby-Modus betriebsbereit. Position 0: Leistungsteil ist komplett ausgeschaltet. Teile der Platine stehen immer noch unter Strom. Position II: Kabinenlicht ist eingeschaltet, Leistungsteil ist ausgeschaltet. Einstellung für Wartungs- und Reinigungsarbeiten. Montageanweisung - Emotec IR... -
Seite 57: Grundlagen Der Bedienung
Wenn der Drehdruckschalter für 15 Sekunden nicht berührt wurde, wech- selt die Anzeige zum Startscreen (Standby). Nicht gespeicherte Einstellungen gehen dabei verloren. Datum und Uhrzeit bleiben gespeichert, solange die integrierte Batterie intakt ist. Alle anderen Einstellungen sind permanent gespeichert. Emotec IR - Montageanweisung... -
Seite 58: Einrichtung Bei Inbetriebnahme Oder Nach Reset
Private Nutzung. Gewerbliche Nutzung. Bei der gewerblichen Einstellung gelten besondere Sicherheitsvorschriften. Siehe 1.3 Einweisung des Betreibers, 7 Damit ist das Setup für die IR-Kabine abgeschlossen. Nach dem Setup wird der Standby-Screen angezeigt. 08:27 Montageanweisung - Emotec IR... -
Seite 59: Setup Der Ir-Steuerung
Im Folgenden wird nur das Setup für die IR- Emitter gezeigt. Das vollständige Setup und die Bedienung sind in der Gebrauchsanweisung für Emotec IR beschrieben. Sie sollten die grundlegenden Bedienschritte kennen, z. B. die Navigation in den Menüs und Untermenüs und die Eingabe und Speicherung der Ein- stellungen. - Seite 60 IR-Emitter 6 und 7 sind Eckenstrahler. Beide Emitter haben eine Leis- tung von 0,5 kW. Sie sollen bei 65 °C Kabinentemperatur abschalten. Emitter Anschluss Jumper Kanal 1, 2, 3 IR-1 Strahler (R) 4, 5 IR-2 Folie (F) 6, 7 IR-3 Montageanweisung - Emotec IR...
-
Seite 61: Kanalgruppen Konfigurieren
Bestätigung so lange gedrückt halten, bis Code-Einga- be angezeigt wird. Einstellung °C 09:01 Code 5349 eingeben und bestätigen. Code Einstellung Code 5349 09:11 Die einzelnen Ziffern hoch oder runter setzen und mit Enter bestätigen. Bestätigte Ziffern werden grün dargestellt. Emotec IR - Montageanweisung... - Seite 62 Inbetriebnahme wählen und bestätigen. IR-Setup 09:11 Kanal wählen und bestätigen. Belegung Kanal A A B C 09:15 Montageanweisung - Emotec IR...
- Seite 63 Ausgang nicht belegt Regelausgang 10:45 10:45 Symbol für den IR-Emitter auswählen und bestätigen. A: Rücken Mitte A: Rücken Mitte 10:55 10:55 Sie können jedes Symbol nur einmal zuordnen. Mit den gleichen Schritten die nächste Kanalgruppe einstellen. Emotec IR - Montageanweisung...
-
Seite 64: Regelung Der Ir-Emitter
über die Temperatur des IR-Strahlers geregelt, sondern bei 70° Raumtemperatur abgeschaltet. In der Betriebsart Folie wird auf den Raumtemperaturfühler geregelt. Beachten Sie, dass die Einstellungen von Intensität und Temperatur einen gewissen Einfluss auf die Dauer der Aufheizphase haben. Montageanweisung - Emotec IR... -
Seite 65: Ir-Betriebsart
IR-Temperatur. Mit dieser Betriebsart können die IR Temperatur und die Intensität der IR-Emitter eingestellt werden. IR-Intensität. Mit dieser Betriebsart kann nur die Intensität der IR- Emitter eingestellt werden. Je nach gewählter IR-Betriebsart können Sie jetzt die Temperatur und/oder die Intensität einstellen. Emotec IR - Montageanweisung... -
Seite 66: Ir-Temperatur
IR-Temperatur einstellen wählen und bestätigen. IR Temperatur °C 09:01 Temperatur einstellen und bestätigen. Temperatur Einstellung für Betrieb Betrieb IR 65°C 09:07 Eingestellten Wert bestätigen. Der Wert wird gespeichert, das Display kehrt zur Auswahl der Betriebsart zurück. Montageanweisung - Emotec IR... -
Seite 67: Ir-Intensität
Die Intensität können Sie nur einstellen, wenn die Kanalgruppen definiert sind. Siehe 5.1.6 Kanalgruppen konfigurieren, 71 Intensität der IR-Emitter einstellen wählen und bestätigen. IR Intensität °C 09:01 Kanal wählen und bestätigen. B: Rücken Mitte 09:05 Emotec IR - Montageanweisung... -
Seite 68: Schalthysterese Für Ir-Temperatur
Temperatur einstellen, in dem die IR-Emitter an- und abgeschaltet werden. Die Hysterese hat keine Auswirkungen auf dimmbare IR-Emitter an den Anschlüssen IR-1 und IR-2. wird die Hei- Beispiel — 46°C Soll-Temperatur und Hysterese 4 K: Bei 48°C zung ausgeschaltet und bei 44°C eingeschaltet. Montageanweisung - Emotec IR... - Seite 69 VORSICHT! Nur geschultes Fachpersonal darf die Einstellungen der Ser- vice-Ebene ändern. Code 5349 eingeben und bestätigen. Code Einstellung Code 5349 09:11 Die einzelnen Ziffern hoch oder runter setzen und mit Enter bestätigen. Bestätigte Ziffern werden grün dargestellt. Emotec IR - Montageanweisung...
- Seite 70 Hysterese Einstellung Schalthysterese 09:22 Der Einstellungsbereich liegt zwischen -10K und + 10K. In der Auslieferungsversion ist der Wert auf 5K eingestellt. Der Wert wird gespeichert, das Display kehrt zur Auswahl der erweiterten Einstellungen zurück. Montageanweisung - Emotec IR...
-
Seite 71: Manuelle Festlegung Des Leuchtmittels
Gehäuse des Leistungsteils öffnen. Siehe Gehäusedeckel abnehmen, 29 GEFAHR! Prüfen Sie, ob das Leistungsteil von der Stromversorgung ge- trennt ist. Leuchtmittel auf der Hauptplatine abklemmen. Stromversorgung wieder herstellen und Leistungsteil wieder einschal- ten. Emotec IR - Montageanweisung... - Seite 72 Code Einstellung Code 8001 09:11 Code 8001: Induktive / ohmsche Last. Code 8002: Kapazitive Last. Leistungsteil vom Netz trennen und Leuchtmittel wieder anklemmen. Gehäuse wieder schließen. Stromversorgung wieder herstellen und Leistungsteil wieder einschal- ten. Montageanweisung - Emotec IR...
-
Seite 73: Heizzeitbegrenzung
Bei gewerblicher Nutzung kann die Heizzeit auf 6h, 12h oder unendlich eingestellt werden. Heizzeit Code 6 Stunden 8206 12 Stunden 8212 unbegrenzt 24 Stunden/7Tage 8224 Die Anzahl der Stunden gilt für eine lückenlose Heizzeit. Wenn das Ende der Heizzeit erreicht ist, schaltet die Heizung automatisch ab. Emotec IR - Montageanweisung... -
Seite 74: Heizzeitbegrenzung Einstellen
Code eingeben und bestätigen. Code Einstellung Code 8200 09:11 Code 8206: 6 Stunden. Code 8212: 12 Stunden. Code 8224: 24 Stunden an 7 Tagen. Die Einstellung der Heizdauer mit der Auto-Stop-Funktion ist in der Gebrauchsanweisung beschrieben. Montageanweisung - Emotec IR... -
Seite 75: Störungen
Geräte neu starten. Technischen Kundendienst verständigen. Keine Buskommunikation. Zu viele Zusatzmodule angeschlossen. IR-Module mit separatem Netzteil anschlie- ßen. Stecker der Busverbindung nicht ein- Stecker einstecken. gesteckt. Busleitung beschädigt. Busleitung ersetzen. Gerät nicht erkannt. Geräteadresse des Moduls einstellen. Emotec IR - Montageanweisung... -
Seite 76: Allgemeine Servicebedingungen
Vorfeld zu vereinbaren. Die entstehenden Kosten werden, sofern der Hauptgrund des Servicefalls nicht im Verschulden des Technikherstellers begründet ist, nach dem Ser- viceeinsatz an den Auftraggeber weiter berechnet und sind von diesem innerhalb der vereinbarten Zahlungsziels vollständig auszugleichen. Montageanweisung - Emotec IR... - Seite 77 Beanstandungen an unseren Produkten sind bei dem zuständigen Fach- händler anzuzeigen und werden ausschließlich über diesen abgewickelt. Ergänzend zu den vorstehenden Servicebedingungen gelten die Allgemei- nen Geschäftsbedingungen des Technikherstellers in ihrer jeweils gültigen Fassung, die unter www.eos-sauna.com/agb abgerufen werden können. Emotec IR - Montageanweisung...
-
Seite 78: Entsorgung
Beachten Sie bei der Entsorgung die örtlichen Bestimmungen, Gesetze, Vorschriften, Normen und Richtlinien. Nicht mit dem Hausmüll entsorgen. Verpackung Die Verpackung des Emotec IR kann vollständig getrennt entsorgt und dem Recycling zugeführt werden. Folgende Materialien fallen an: Altpapier, Pappe Kunststofffolie ... - Seite 79 Emotec IR - Montageanweisung...
- Seite 80 Damit wir Ihre Fragen schnell und kompetent beantworten können, geben Sie uns immer die auf dem Typenschild vermerkten Daten wie Typenbe- zeichnung, Artikel-Nr. und Serien-Nr. an. Verkaufsdatum Stempel / Unterschrift des Händlers: © EOS Saunatechnik GmbH - Alle Rechte vorbehalten.
