Die Strom-, S-Bus- und Sensorleitungen können wie folgt zum Leistungsteil geführt werden:
Die Leitungen können an der Außenwand der Kabinen verlegt werden. Sie werden dann von un-
ten in das Gehäuse geführt. Sie müssen gegen Zug gesichert werden, wenn sie nicht in einem
Kabelkanal oder in einem Rohr geführt werden.
Die Leitungen können zwischen der Isolierung und der Außenwand der Kabinen verlegt werden.
Sie werden dann von hinten in das Gehäuse geführt.

Leistungsteil montieren

Erforderliche Handlungsschritte:
1. Montage vorbereiten
• Montageort festlegen.
• Leitungen verlegen.

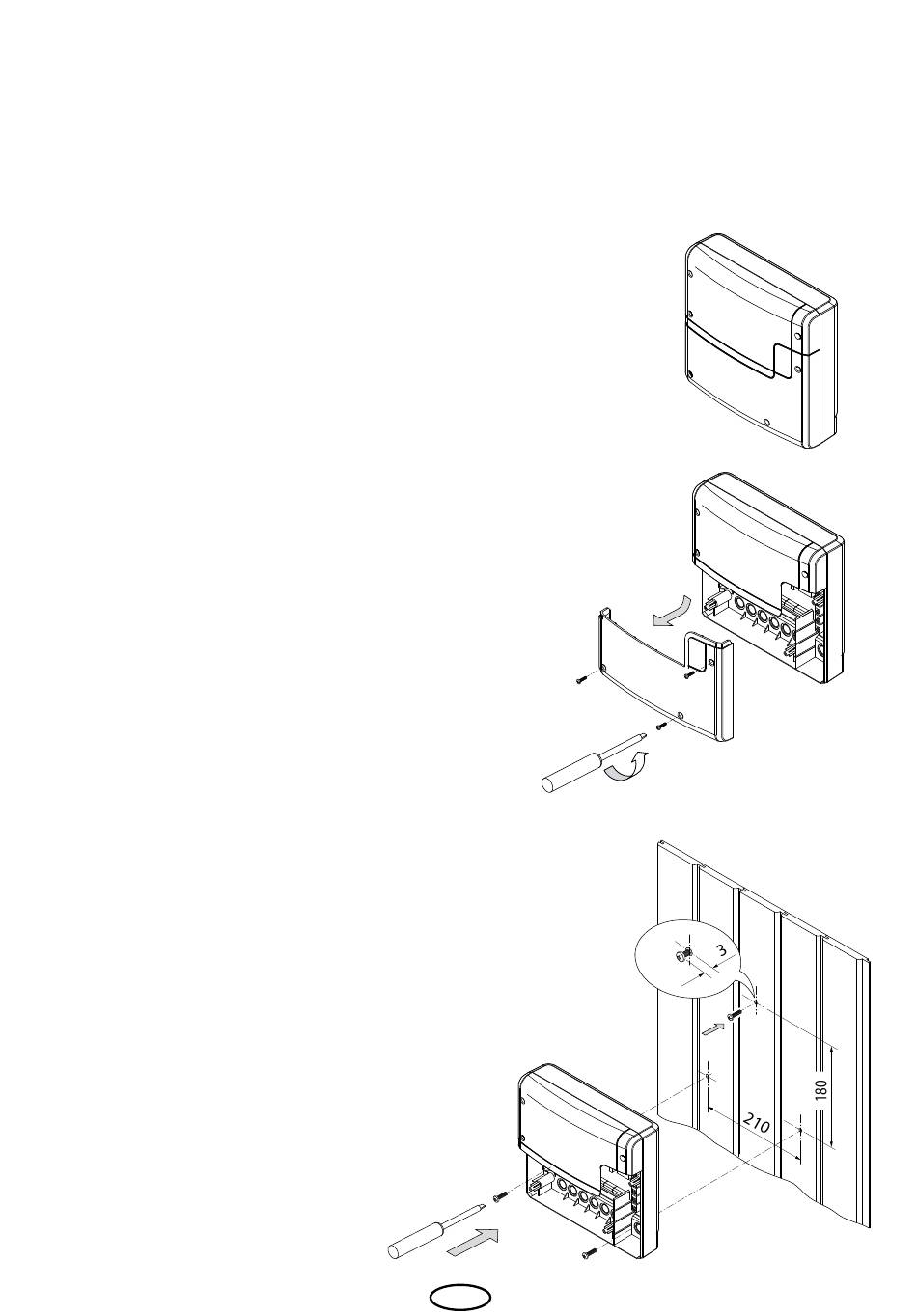

2. Gehäusedeckel abnehmen (Abb. 1)
• 6 Schrauben der beiden Frontteile lösen.
• Beide Deckelhälften abnehmen
3. Leistungsteil montieren
• 1 Loch oben und 2 Löcher unten bohren.
Abstand der Bohrlöcher waagerecht 210 mm
Abstand der Bohrlöcher senkrecht 180 mm
• Ggf. Dübel einsetzen und die obere Schraube
eindrehen. Die Schraube ca. 3 mm überstehen
lassen, damit Sie das Leistungsteil einhängen
können.
