4.4

Einbindung in die elektrische Steuerung

8017022/14Q6/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
Überblick
In diesem Kapitel finden Sie wichtige Informationen für die Einbindung in die elektri‐
sche Steuerung. Informationen zu den einzelnen Schritten zur elektrischen Installation
des Geräts: siehe „Elektrische Installation", Seite
Voraussetzungen zur Verwendung
Die Ausgangssignale der Schutzeinrichtung müssen durch nachgeschaltete Steuerele‐
mente so ausgewertet werden, dass der Gefahr bringende Zustand der Maschine
sicher beendet wird. Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit
Sicherheitsrelais oder mit einer Sicherheitssteuerung.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Sicherstellen, dass die folgenden steuerungstechnischen und elektrischen Voraus‐
b
setzungen erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutzfunktion
erfüllen kann.
• Die Steuerung der Maschine muss elektrisch beeinflussbar sein
• Die elektrische Steuerung der Maschine muss den Anforderungen von
IEC 60204-1 entsprechen
• Je nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der
Sicherheitsfunktion muss eine Wiederanlaufsperre realisiert werden. Da der
Sicherheits-Lichtvorhang über diese Funktion nicht verfügt, muss diese, falls erfor‐
derlich, in der externen Steuerung realisiert werden.
• Bei Verwendung einer Sicherheits-Steuerung müssen, je nach national gültigen
Bestimmungen oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion, unter‐
schiedliche Signalpegel der beiden OSSDs erkannt werden. Die maximal von der
Steuerung tolerierte Diskrepanzzeit muss der Anwendung entsprechend gewählt
werden
• Die Ausgangssignale OSSD1 und OSSD2 dürfen nicht miteinander verbunden wer‐
den
• In der Maschinensteuerung müssen die Signale der beiden OSSDs getrennt von‐
einander verarbeitet werden

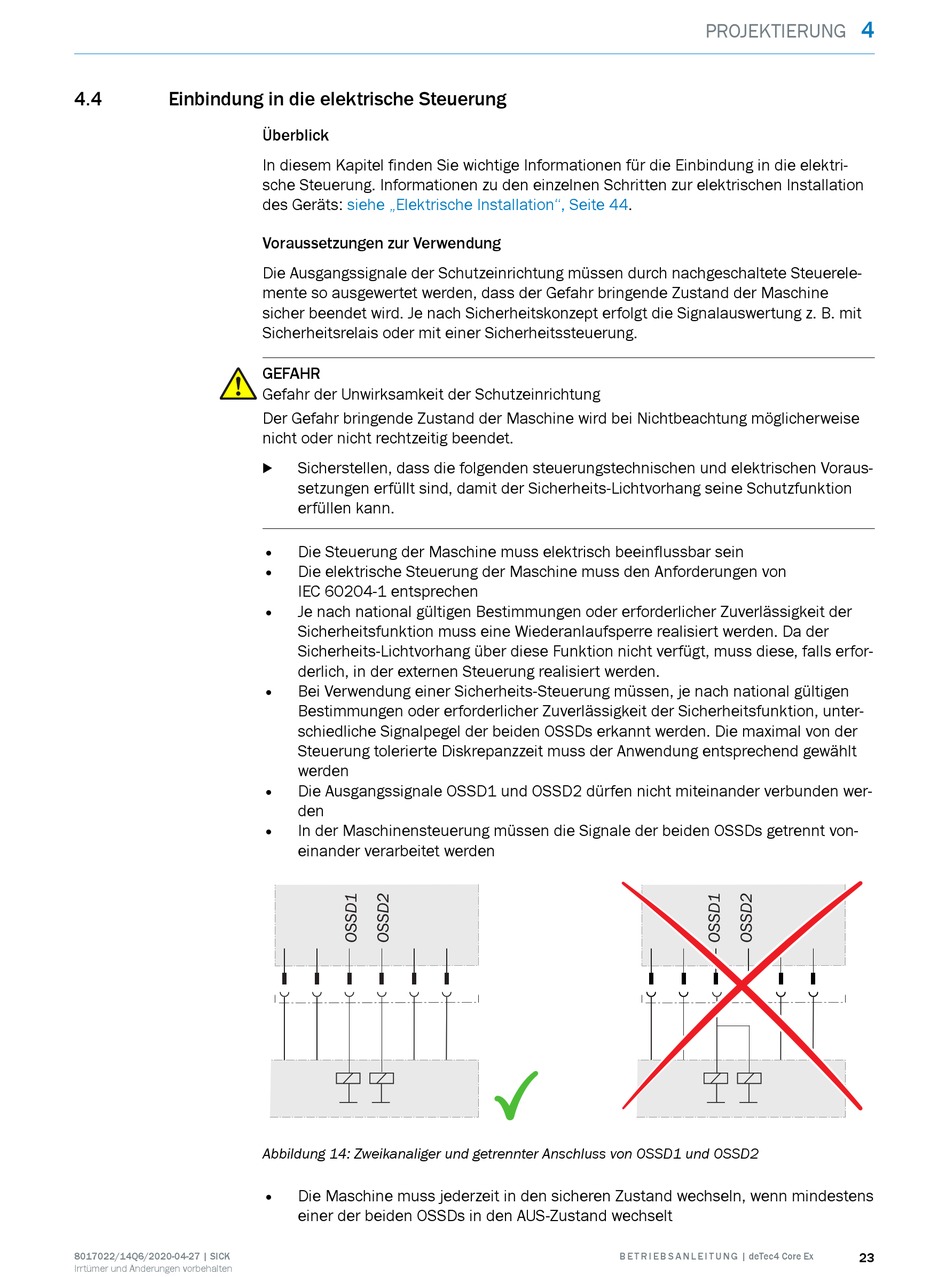

Abbildung 14: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
• Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
einer der beiden OSSDs in den AUS-Zustand wechselt
PROJEKTIERUNG
44.
