SOL 3 - SOL 5 W
4) Montare il quadro comandi
"E" sul supporto "D".
5) Collegare i cavi "A" e "B" nel
quadro comandi "E".

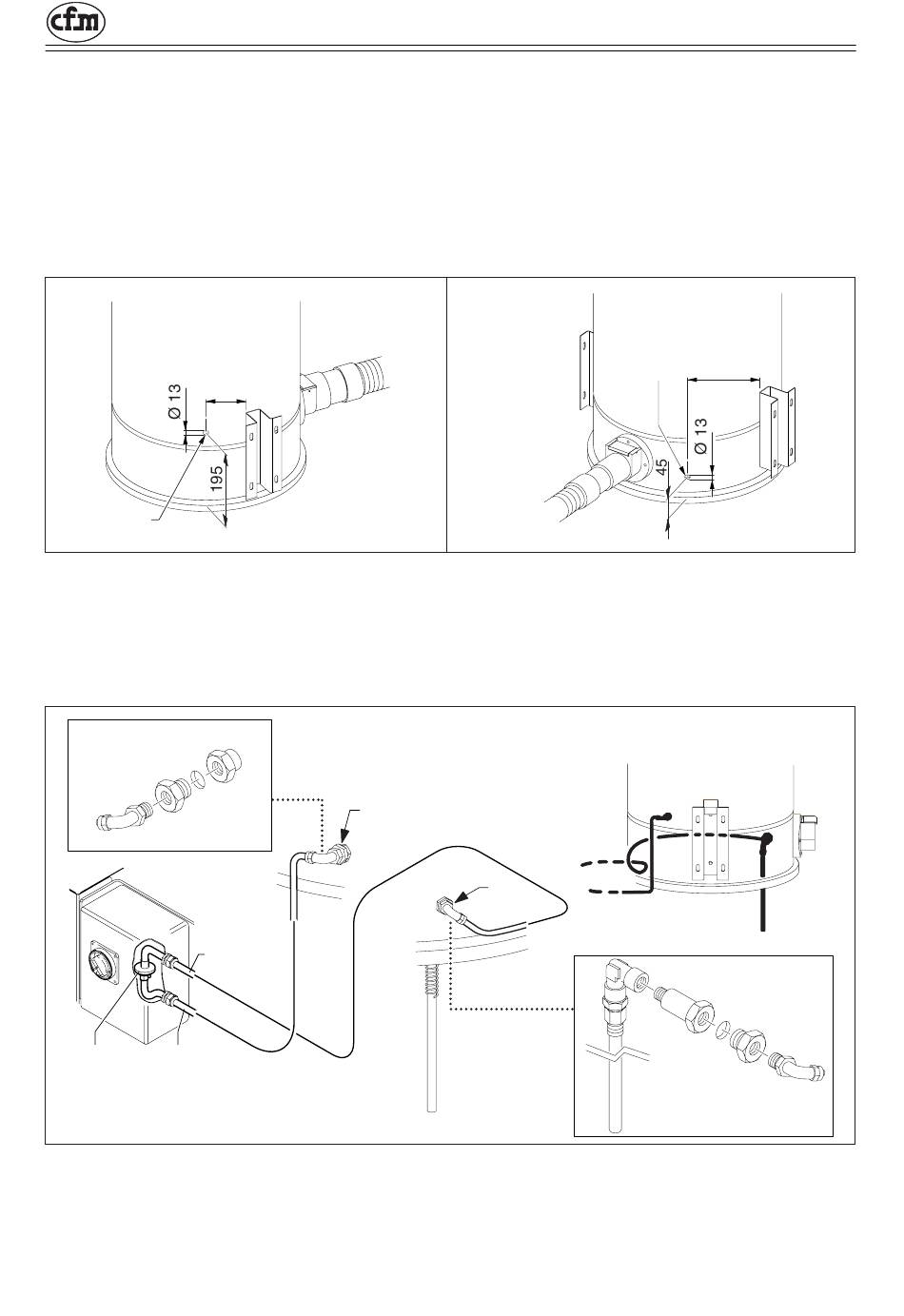

- Foratura camera fi ltrante
A
UN01-0064CB
-
Praticare i fori "A" e "B" di
diametro e posizione illustrati
in Fig. 10.
- Connessione tubi
D
E
C
UN01-0647BB
-
Montare i raccordi in dota-
zione nei fori
"A" = lato quadro comando
"B" = lato opposto quadro
comando
4) Mount the electrical box "E"
on the support "D".
5) Connect the cables "A" and
"B" inside the electrical box
"E".
- Drilling of fi lter chamber
100
-
Drill holes "A" and "B" as
shown in Fig. 10.
- Hoses connection
A
-
Assemble junctions into
hoses
"A" = on the side of the control
panel
"B" = on the side facing the
control panel
4) Monter le coffret électrique
"E" sur le support "D".
5) Relier les câbles "A" et "B"
dans le coffret électrique
"E".
- Perçage de la cambre fi l-
trante
-
Effectuer les trous "A" et "B"
selon le diamètre et la posi-
tion indiqués sur la Fig. 10.
- Connexion tuyaux
B
-
Monter les raccords fournis
dans les orifi ces
"A" = coté coffret comman-
des
"B" = coté opposé au coffret
commandes.
-18-
© C.F.M. S.p.A.
Tutti i diritti riservati / All rights reserved
Tous droits réservés / Alle Rechte vorbehalten
4) Den Elektroschalter "E" an
das Aufnahmeblech "D"
shrauben.
5) Die kabel "A" und "B" an den
Schalter "E" anschliessen.
- Bohrungen in der Filter-
kammer
200
B
Fig. 10
-
Bohrungen „A" und „B" in
Durchmesser und Position
ausführen wie in Abb. 10
- Schläucheverbindung
Fig. 11
-
Montage der mitgelieferten
Verbindungsteile
"A" = Schaltkasten - Seite
"B" = Gegenüber Schaltkas-
ten
