2 Sicherheitshinweise

Die Sicherheitshinweise in diesem Dokument beziehen sich
nur auf ein einzelnes Produkt. In Kombination mit anderen
Anlagenteilen können Gefahrenpotentiale entstehen, die
durch eine Gefahrenanalyse betrachtet werden müssen. Für
die Erstellung der Gefahrenanalyse, die Einhaltung daraus re-
sultierender Schutzmaßnahmen sowie die Einhaltung regio-
naler Sicherheitsbestimmungen, ist der Betreiber verantwort-
lich.
Das Dokument enthält grundlegende Sicherheitshinweise, die
bei Inbetriebnahme, Betrieb und Wartung zu beachten sind.
Nichtbeachtung kann zur Folge haben:
– Gefährdung von Personen durch elektrische, mechani-
sche und chemische Einwirkungen.
– Gefährdung von Anlagen in der Umgebung.
– Versagen wichtiger Funktionen.
– Gefährdung der Umwelt durch Austreten gefährlicher
Stoffe bei Leckage.
Die Sicherheitshinweise berücksichtigen nicht:
– Zufälligkeiten und Ereignisse, die bei Montage, Betrieb
und Wartung auftreten können.
– Die ortsbezogenen Sicherheitsbestimmungen, für de-
ren Einhaltung (auch seitens des hinzugezogenen
Montagepersonals) der Betreiber verantwortlich ist.
Vor Inbetriebnahme:
1. Das Produkt sachgerecht transportieren und lagern.
2. Schrauben und Kunststoffteile am Produkt nicht lackie-
ren.
3. Installation und Inbetriebnahme durch eingewiesenes
Fachpersonal durchführen.
4. Montage- und Betriebspersonal ausreichend schulen.
5. Sicherstellen, dass der Inhalt des Dokuments vom zu-
ständigen Personal vollständig verstanden wird.
6. Verantwortungs- und Zuständigkeitsbereiche regeln.
7. Sicherheitsdatenblätter beachten.
8. Sicherheitsvorschriften für die verwendeten Medien be-
achten.
Bei Betrieb:
9. Dokument am Einsatzort verfügbar halten.
10. Sicherheitshinweise beachten.
11. Das Produkt gemäß diesem Dokument bedienen.
12. Das Produkt entsprechend der Leistungsdaten betreiben.
13. Das Produkt ordnungsgemäß instand halten.
14. Wartungsarbeiten bzw. Reparaturen, die nicht in dem Do-
kument beschrieben sind, nicht ohne vorherige Abstim-
mung mit dem Hersteller durchführen.
Bei Unklarheiten:
15. Bei nächstgelegener GEMÜ-Verkaufsniederlassung nach-
fragen.
www.gemu-group.com

3 Produktbeschreibung

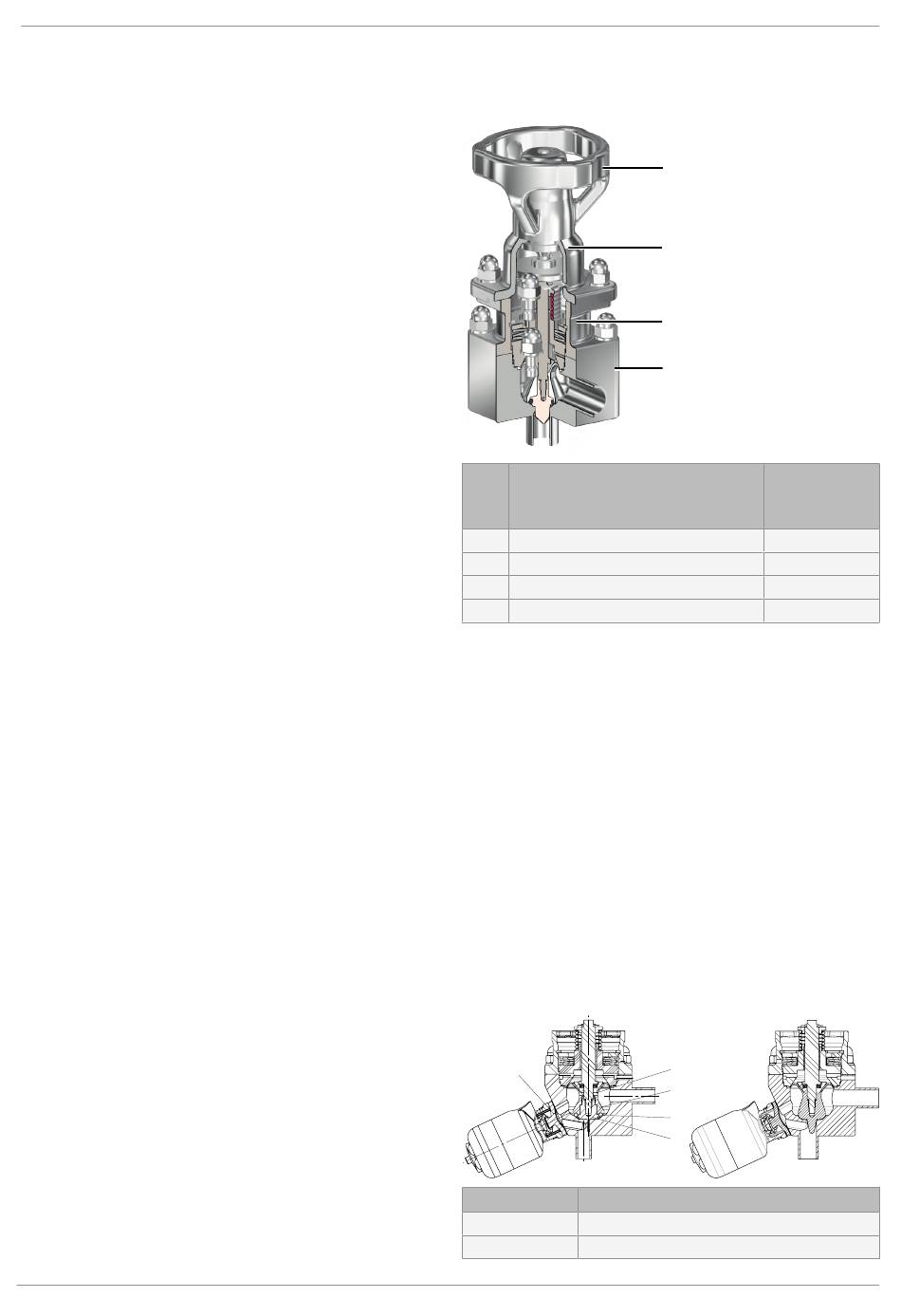

3.1 Aufbau
Po- Benennung
siti-
on
1 Handrad
2 Antriebsgehäuse
3 Zwischenstück
4 Ventilkörper mit Leckagebohrung
3.2 Beschreibung
Das 2/2-Wege-Membransitzventil GEMÜ 567 BioStar control
ist für den Einsatz in sterilen Anwendungsbereichen konzi-
piert. Je nach Ausführung sind Durchflussmengen von 80 l/h
bis 12.500 l/h möglich. Das Dichtprinzip des Ventils beruht
auf der GEMÜ PD-Technologie. Alle Antriebsteile (die Dicht-
elemente ausgenommen) sind aus Edelstahl.

3.3 Funktion

Das Produkt ist ein 2/2-Wege-Membran-Sitzventil in Edel-
stahlausführung und wird manuell am Handrad betätigt. Das
2/2-Wege-Membran-Sitzventil GEMÜ 567 ist für den Einsatz
in Rohrleitungen konzipiert und mit der GEMÜ PD-Technolo-
gie ausgestattet. Je nach Ausführung sind Durchflussmen-
gen zwischen 80 l/h bis 4100 l/h möglich.
3.4 PD – Dichtsystem
Mit Bypass
5
nur für Antriebsgröße 2
Position
1 Konus Membrane
2 Stützring
5 / 88
3 Produktbeschreibung
1
2
3
4
Werkstoffe
1.4305
1.4404
1.4435
1
2
3
4
Benennung
GEMÜ 567
