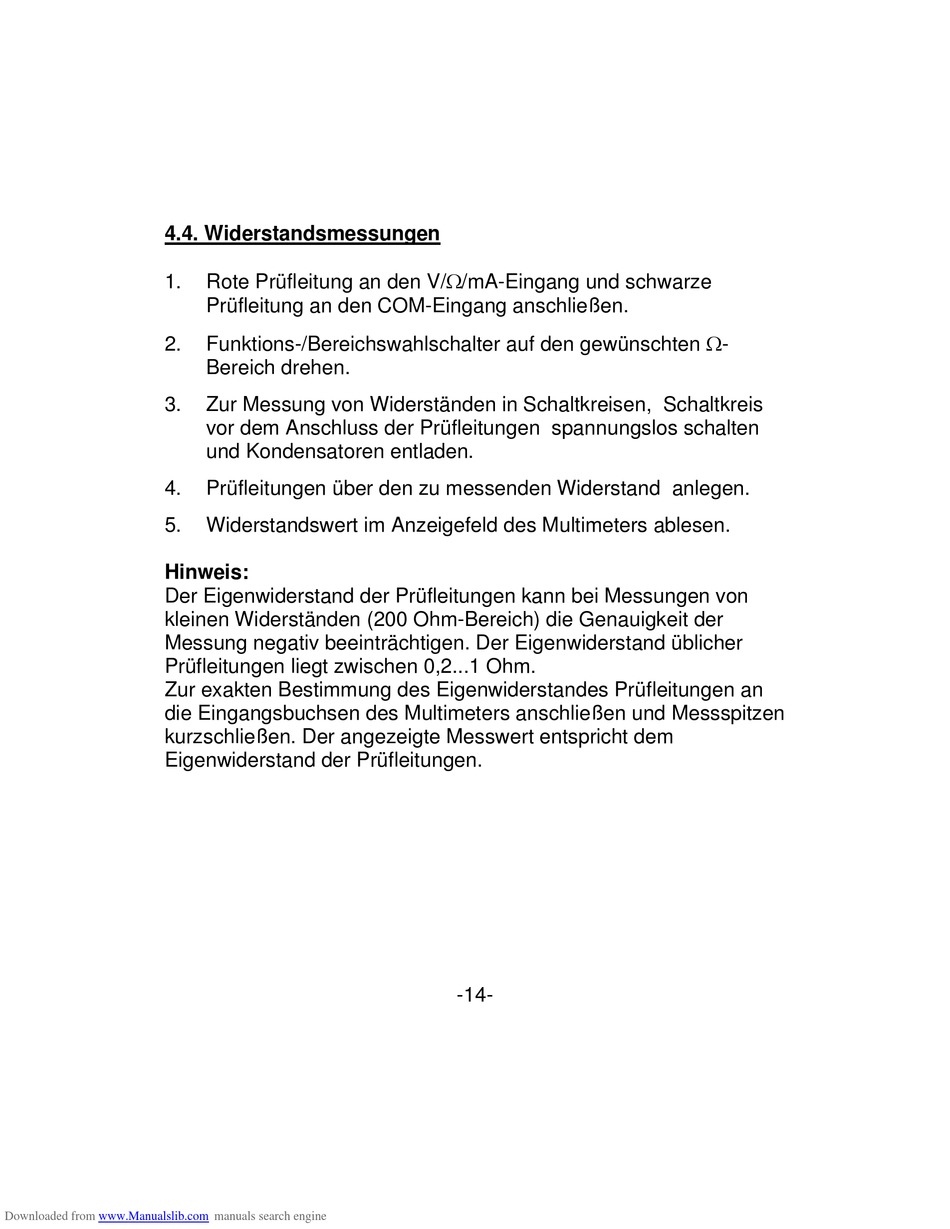

PeakTech 1070 Bedienungsanleitung Seite 15

4.4. Widerstandsmessungen
1.
2.
3.
4.
5.
Hinweis:
Der Eigenwiderstand der Prüfleitungen kann bei Messungen von
kleinen Widerständen (200 Ohm-Bereich) die Genauigkeit der
Messung negativ beeinträchtigen. Der Eigenwiderstand üblicher
Prüfleitungen liegt zwischen 0,2...1 Ohm.
Zur exakten Bestimmung des Eigenwiderstandes Prüfleitungen an
die Eingangsbuchsen des Multimeters anschließen und Messspitzen
kurzschließen. Der angezeigte Messwert entspricht dem
Eigenwiderstand der Prüfleitungen.
Downloaded from www.Manualslib.com
Rote Prüfleitung an den V//mA-Eingang und schwarze
Prüfleitung an den COM-Eingang anschließen.
Funktions-/Bereichswahlschalter auf den gewünschten -
Bereich drehen.
Zur Messung von Widerständen in Schaltkreisen, Schaltkreis
vor dem Anschluss der Prüfleitungen spannungslos schalten
und Kondensatoren entladen.
Prüfleitungen über den zu messenden Widerstand anlegen.
Widerstandswert im Anzeigefeld des Multimeters ablesen.
