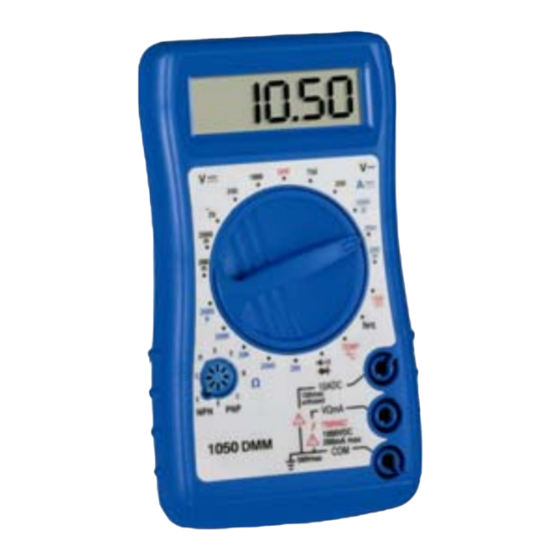

5.8. Temperaturmessung
1.
Typ-K-Temperaturfühler an die V/Ω/mA-Buchse und
COM-Buchse anschließen
2.
Funktionswahlschalter in Stellung „TEMP" drehen
3.
Messung vornehmen
4.
Messwert in der Anzeige ablesen.
6. Auswechseln der Batterie und der
Sicherung
Achtung! Vor dem Auswechseln der Batterie oder
Sicherung alle Prüfleitungen von den Anschlüssen des
Multimeters abziehen.
Eine defekte Sicherung ist meist das Resultat eines
Bedienungsfehlers.
Zum
Auswechseln
und/oder Sicherung die zwei Schrauben in der Unterseite
des
Gehäuses
herausdrehen.
entfernen und neue Batterie einsetzen. Beim Einsetzen
der Batterie auf korrekte Polarität achten.
Verbrauchte
Batterie
ordnungsgemäß
Verbrauchte Batterien sind Sondermüll und müssen in die
dafür vorgesehenen Sammelbehälter gegeben werden.
-15-
der
Batterie
Verbrauchte
Batterie
entsorgen.
WICHTIG! Eine defekte Sicherung darf nur mit einer
Sicherung gleichen Anschlusswertes (250 mA / 250 V)
ersetzt werden.
Alle Rechte, auch die der Übersetzung, des Nachdruckes
und der Vervielfältigung dieser Anleitung oder Teilen
daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein
anderes Verfahren) nur mit schriftlicher Genehmigung des
Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen
des Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren
Unterlagen
genannten
Spezifikationen
werkseitig kalibriert geliefert werden. Eine Wiederholung
der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen.
®
© PeakTech
10/2007/Th
-16-
erfüllen
