Montage des Einbaugehäuses in ein Betonbecken
HINWEIS
Schrauben nur handfest anziehen. Keine Gewalt anwenden!
1. Druckanschluss (B) oben, über dem Sauganschluss (C)
anordnen.
2. Einbautiefe: Mitte der Düse soll 25 cm unterhalb des
Wasserspiegels angebracht werden.
3. Noppendichtung (26) in das Gehäuse (1) einlegen.
4. Einbaugehäuse (1) ausrichten und mit vier
Schneidschrauben (103) an Schalung befestigen.
5. Blindplatte (30), mit den vier Schneidschrauben (103), dient
zum Schutz des Gehäuses beim Verputzen und als
Abdeckung bei eventueller Inbetriebnahme des
Schwimmbeckens ohne Installation des
Fertigmontagesatzes.
 Einbauskizzen beachten.

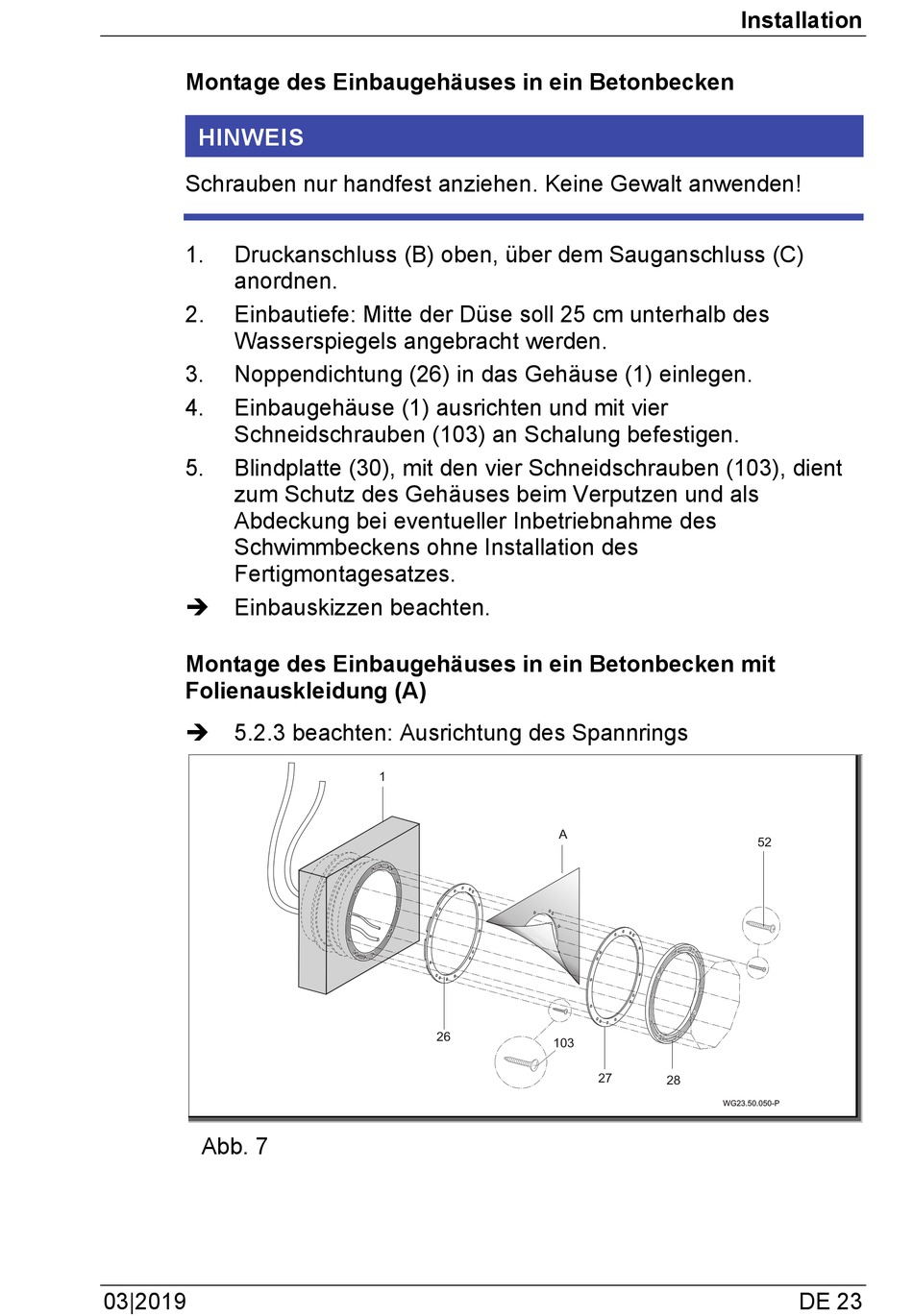

Montage des Einbaugehäuses in ein Betonbecken mit
Folienauskleidung (A)
 5.2.3 beachten: Ausrichtung des Spannrings
Abb. 7
03|2019
1
26
A
103
27
28
WG23.50.050-P
Installation
52
DE 23
