Montagevoorbeeld Standard Uitvoering; Montagevoorbeeld Kogelventiel Uitvoering - BADU JET Smart Originalbetriebsanleitung

5.3.1

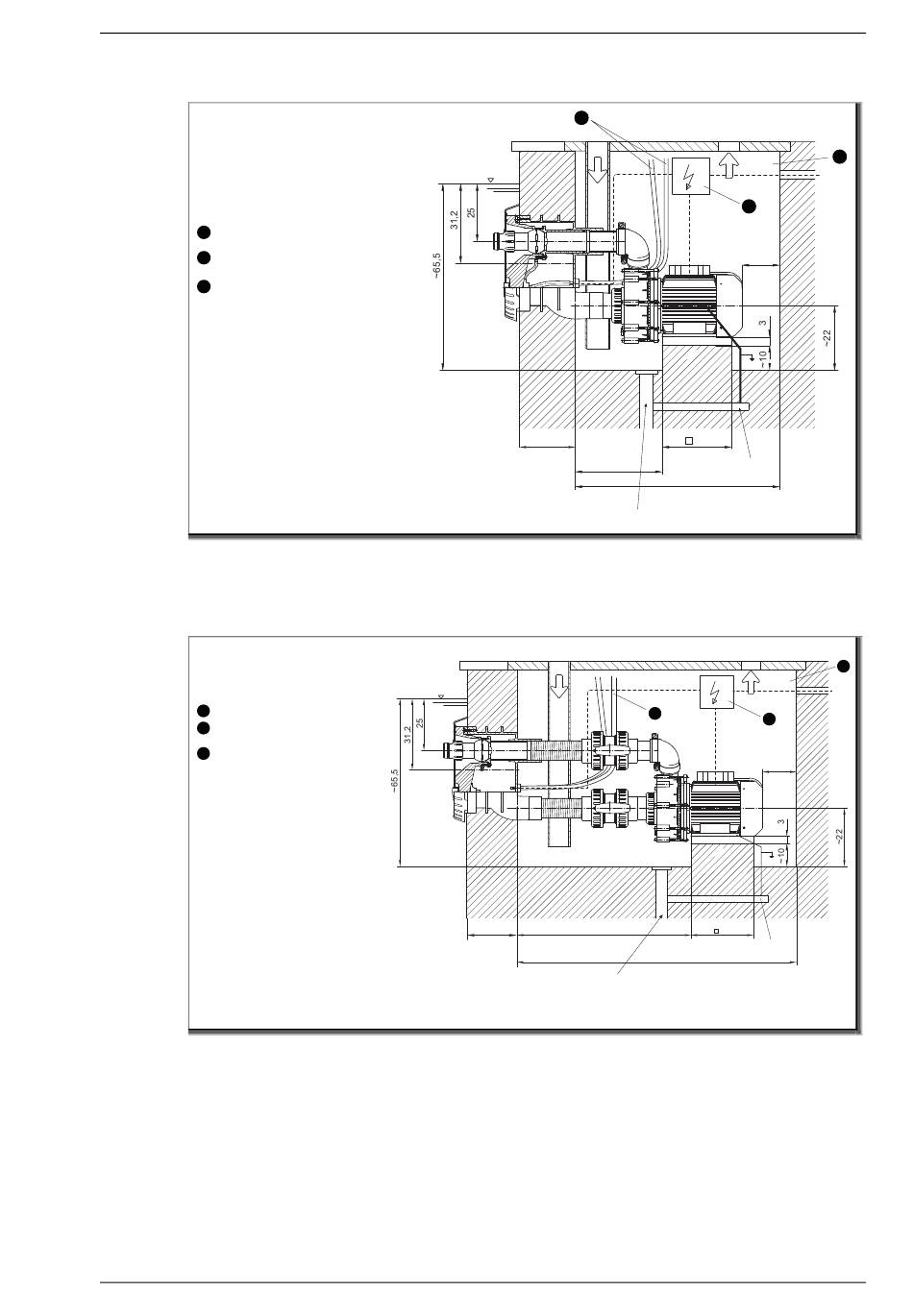

Montagevoorbeeld standard uitvoering

1 Schachtbreedte min. 70 cm
2 Schakelinstallatie in een droge ruimte en boven
de waterspiegel monteren
3 Voer de slang voor de luchtregeling en de
pneumatische drukknoppen tot boven de
waterspiegel en bevestig deze
a a
Be- en ontluchting ter voorkoming van condens
b
Pomp op een sokkel of vergelijkbaar
onderstel monteren
Afb. 16
5.3.2

Montagevoorbeeld kogelventiel uitvoering

1 Schachtbreedte min. 70 cm
Schakelinstallatie in een droge ruimte
2
en boven de waterspiegel monteren
Voer de slang voor de luchtregeling en
3
de pneumatische drukknoppen tot boven
de waterspiegel en bevestig deze
a a Be- en ontluchting ter voorkoming
van condens
b
Pomp op een sokkel of vergelijkbaar
onderstel monteren
Afb. 17
03|2019
Afmetingen in cm
~16
Voldoende gedimensioneerde afvoer vereist
a
Afmetingen in cm
~16
Voldoende gedimensioneerde afvoer vereist
3
Be- en ontluchting DN 100
a
a
2
~10
b
20
Aardstrip
~25
~60
Be- en ontluchting DN 100
3
b
~56
20
~90
Installatie
1
WG23.50.031-4-P
1
a
2
~10
Aardstrip
WG23.50.031-1-4-P
NL 33
