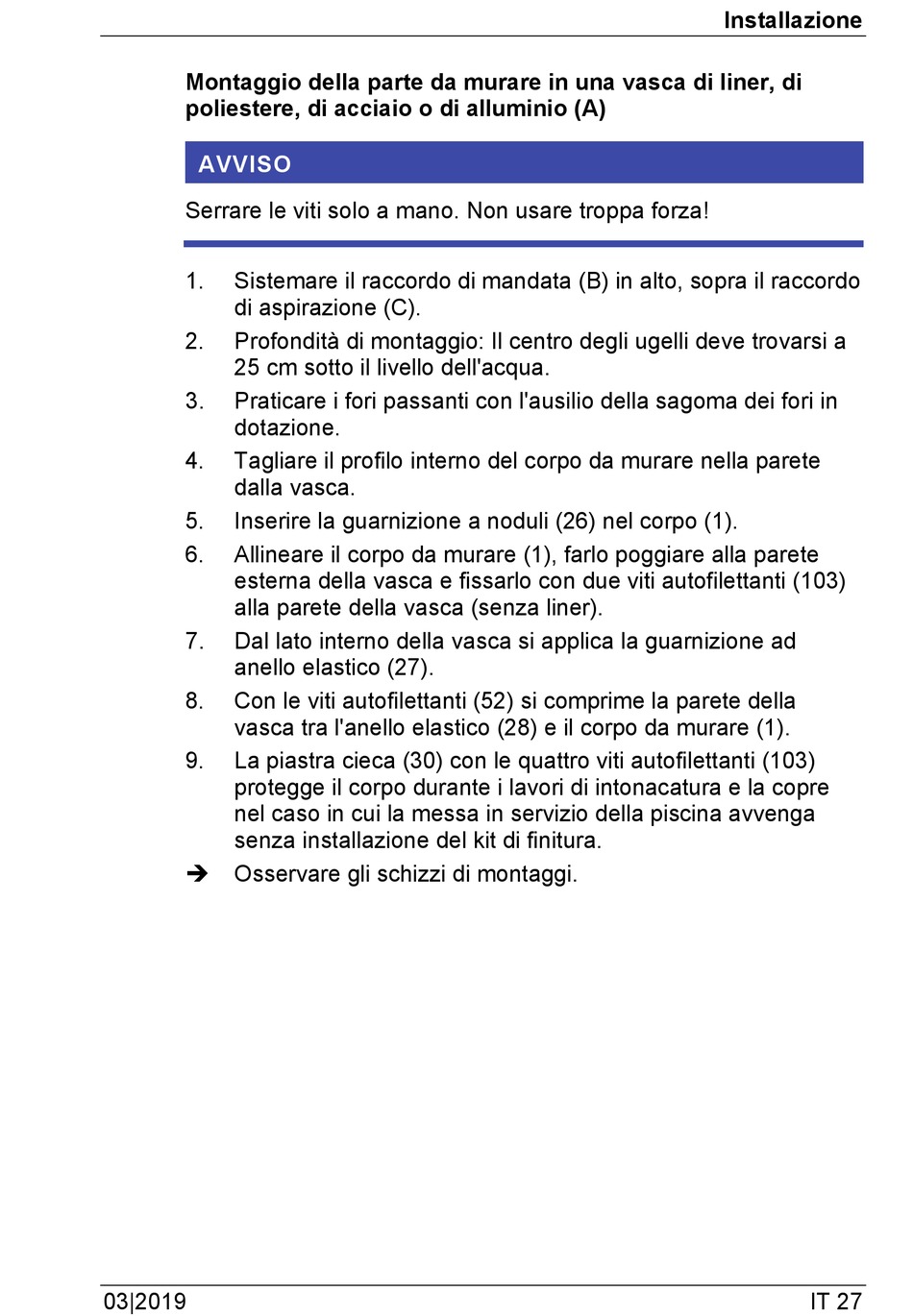

BADU JET Smart Originalbetriebsanleitung Seite 237

Montaggio della parte da murare in una vasca di liner, di
poliestere, di acciaio o di alluminio (A)
AVVISO
Serrare le viti solo a mano. Non usare troppa forza!
1. Sistemare il raccordo di mandata (B) in alto, sopra il raccordo
di aspirazione (C).
2. Profondità di montaggio: Il centro degli ugelli deve trovarsi a
25 cm sotto il livello dell'acqua.
3. Praticare i fori passanti con l'ausilio della sagoma dei fori in
dotazione.
4. Tagliare il profilo interno del corpo da murare nella parete
dalla vasca.
5. Inserire la guarnizione a noduli (26) nel corpo (1).
6. Allineare il corpo da murare (1), farlo poggiare alla parete
esterna della vasca e fissarlo con due viti autofilettanti (103)
alla parete della vasca (senza liner).
7. Dal lato interno della vasca si applica la guarnizione ad
anello elastico (27).
8. Con le viti autofilettanti (52) si comprime la parete della
vasca tra l'anello elastico (28) e il corpo da murare (1).
9. La piastra cieca (30) con le quattro viti autofilettanti (103)
protegge il corpo durante i lavori di intonacatura e la copre
nel caso in cui la messa in servizio della piscina avvenga
senza installazione del kit di finitura.
 Osservare gli schizzi di montaggi.
