Exemple D'installation De La Version Standard; Exemple D'installation De La Version Avec Vanne À Bille - Badu Jet Smart Originalbetriebsanleitung

5.3.1

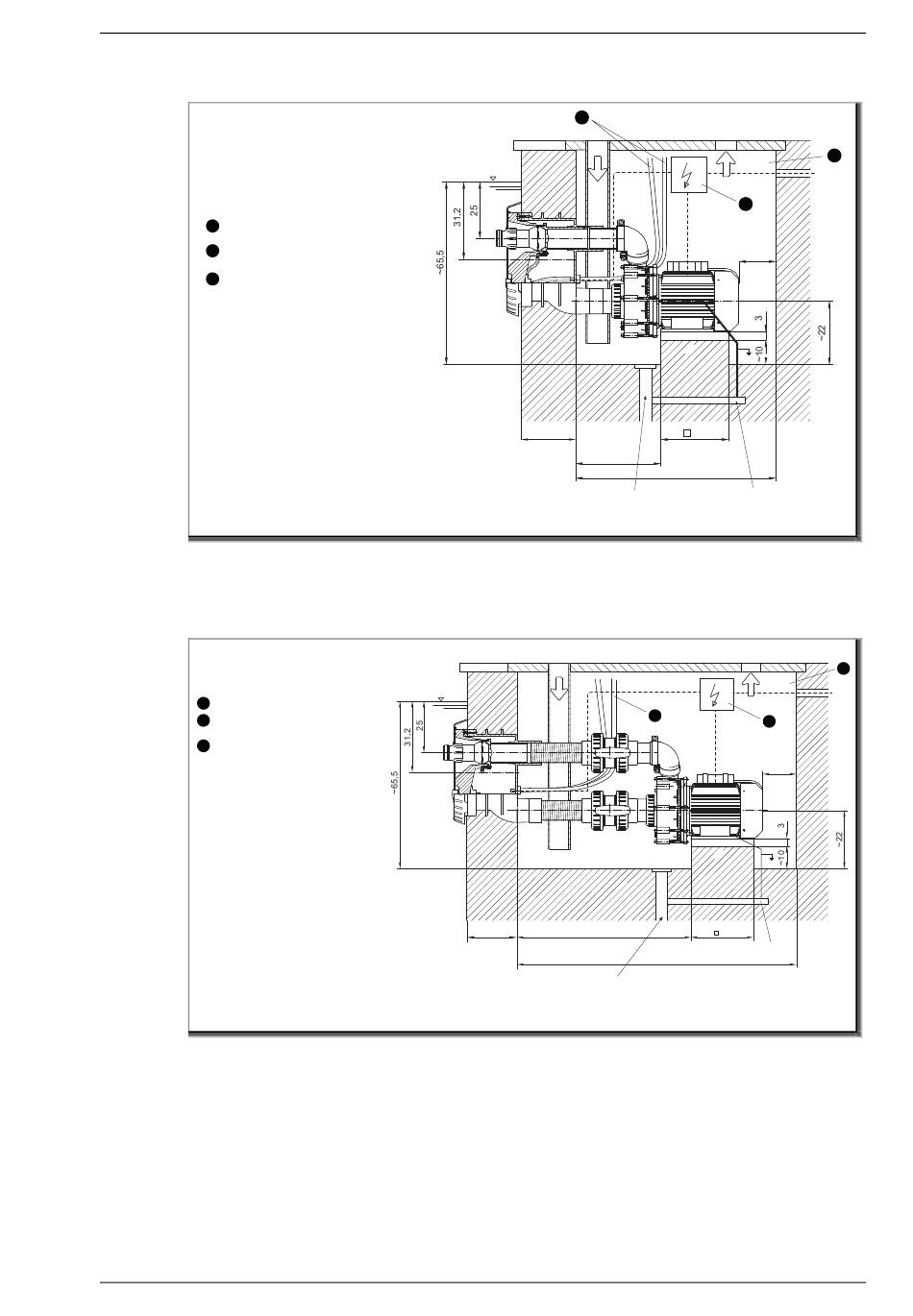

Exemple d'installation de la version standard

1 Largeur de puits min. 70 cm
2 Monter I'installation de commutation au sec
et au-dessus du niveau de l'eau
3
Faire passer et fixer le flexible de régulation
d'air et le bouton-poussoir pneumatique
au-dessus du niveau de l'eau
a a
Aération et désaération afin d'éviter l'eau
de condensation
b
Monter la pompe sur un socle ou un
support similaire
Fig. 16
5.3.2 Exemple d'installation de la version avec vanne à bille
1 Largeur de puits min. 70 cm
Monter I'installation de commutation
2
au sec et au-dessusdu niveau de l'eau
3 Faire passer et fixer le flexible de
régulation d'air et le bouton-poussior
pneumatique au-dessus du niveau
de l'eau
a a Aération et désaération afin d'éviter
l'eau de condesation
b
Monter la pompe sur un socle ou un
support similaire
Fig. 17
03|2019
Cotes en cm
~16
Un écoulement suffisamment dimensionné est nécessaire
a
cotes en cm
~16
Un écoulement suffisamment dimensionné est nécessaire
Installation
3
Aération et désaération DN 100
a
a
2
~10
b
20
~25
~60
Bande de mise à la terre
Aération et désaération DN 100
3
b
~56
20
Bande de mise à la terre
~90
1
WG23.50.031-3-P
1
a
2
~10
WG23.50.031-1-3-P
FR 33
