Installazione
6. Collegare la pompa Jet (92) con la metà dei raccordi a vite
(98, 99, 100), il profilo angolare in gomma (79) e i relativi
morsetti (75) sul lato di aspirazione e di mandata al corpo da
murare (1).
7. Collegare e motore della pompa come illustratore nello
schema elettrico.
Se viene utilizzata corrente trifase, aver cura che il senso
di rotazione sia corretta! Eseguire il controllo del verso
di rotazione solo dopo aver riempito completamente la
pompa d'acqua!
8. Accensione e spegnimento dalla vasca con il tasto
pneumatico:
 Pompa ON/OFF (38/1) - pulsante destro
9. Con la regolazione dell'aria (21/1) si può variare
l'alimentazione di aria all'ugello dalla vasca.
 APERTURA - rotazione in senso antiorario
 CHIUSURA - rotazione in senso orario

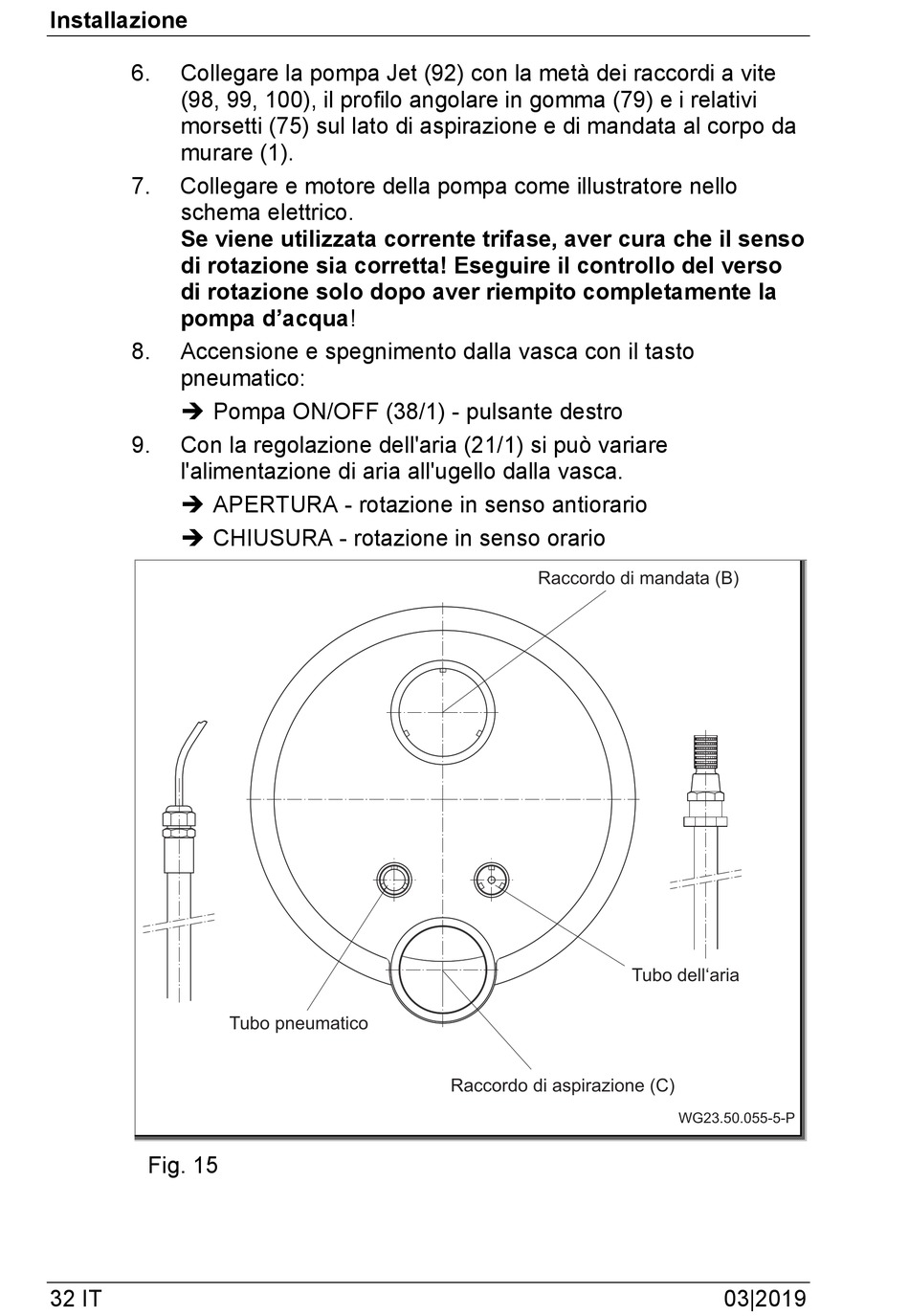

Fig. 15
