Installation

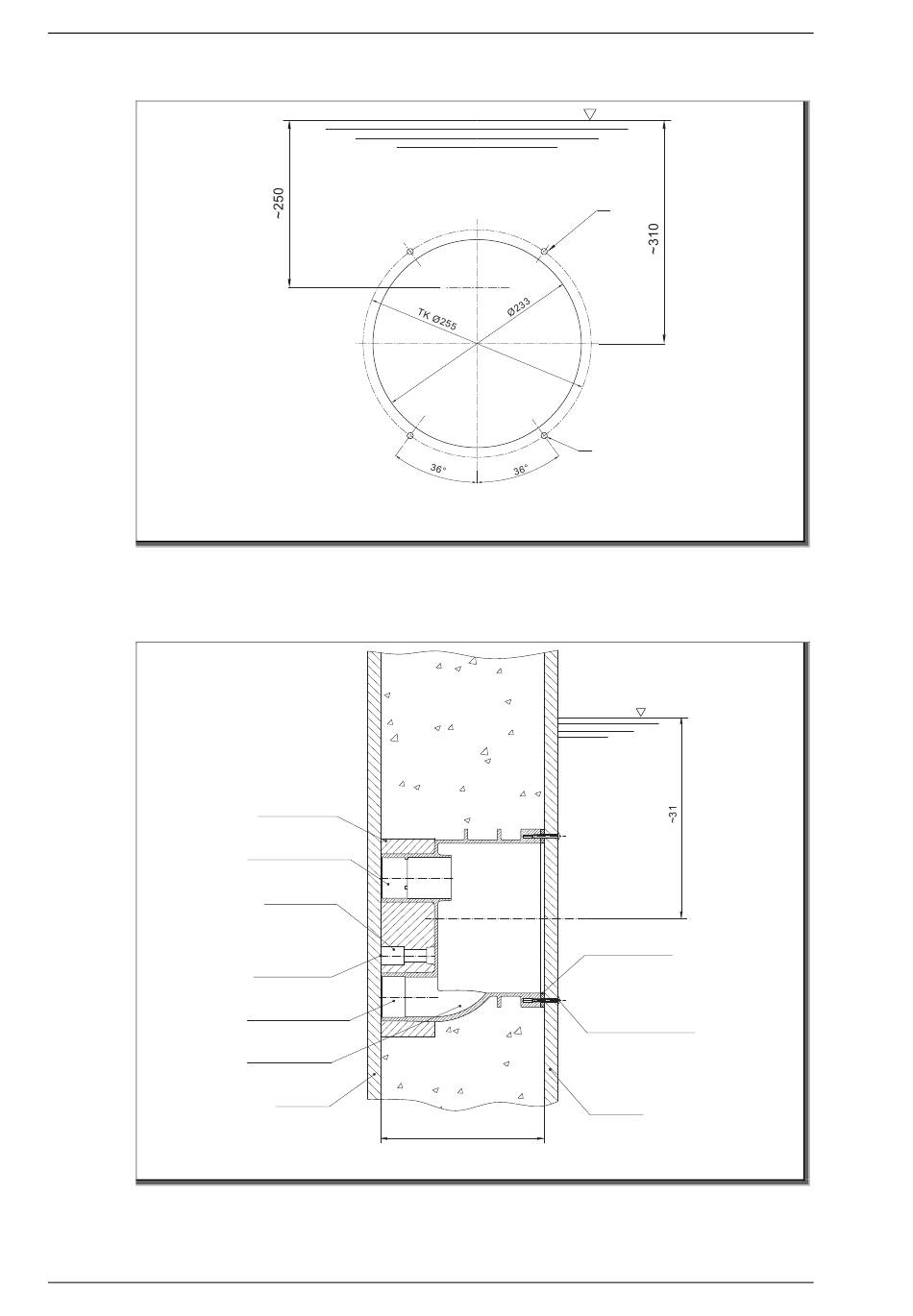

Beckenausschnitt für Betonbecken/Schalung
Abb. 5

Einbau an Schalung des Betonbeckens

Abb. 6
22 DE
4) Befestigung an der Schalung (4x)
Schalungshilfe
Druckanschluss (B)
Muffe 25mm
Schutzkappe
GPN600 B198
Sauganschluss (C)
Einbaugehäuse
Schalung
Maße in cm
4)
Düse
Ø7
WG23.50.036-2-1-P
Noppendichtung
Schraube KB60 x 40
Schalung
~24
WG23.70.032-1-P
03|2019
