Installazione

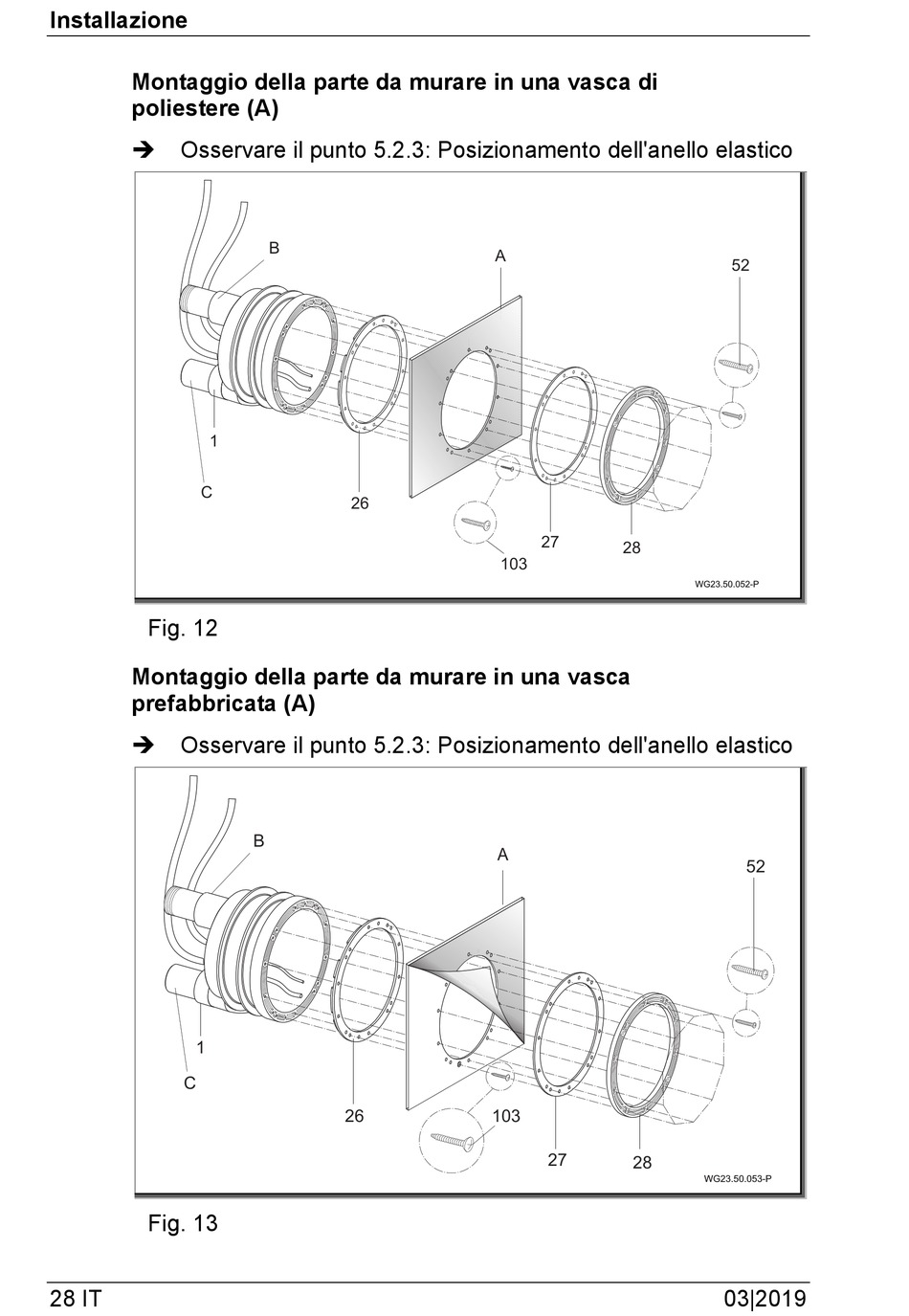

Montaggio della parte da murare in una vasca di
poliestere (A)
 Osservare il punto 5.2.3: Posizionamento dell'anello elastico
1
C
Fig. 12
Montaggio della parte da murare in una vasca
prefabbricata (A)
 Osservare il punto 5.2.3: Posizionamento dell'anello elastico
1
C
Fig. 13
