Description

3 Description
3.1

Composants

WG23.50.049-P

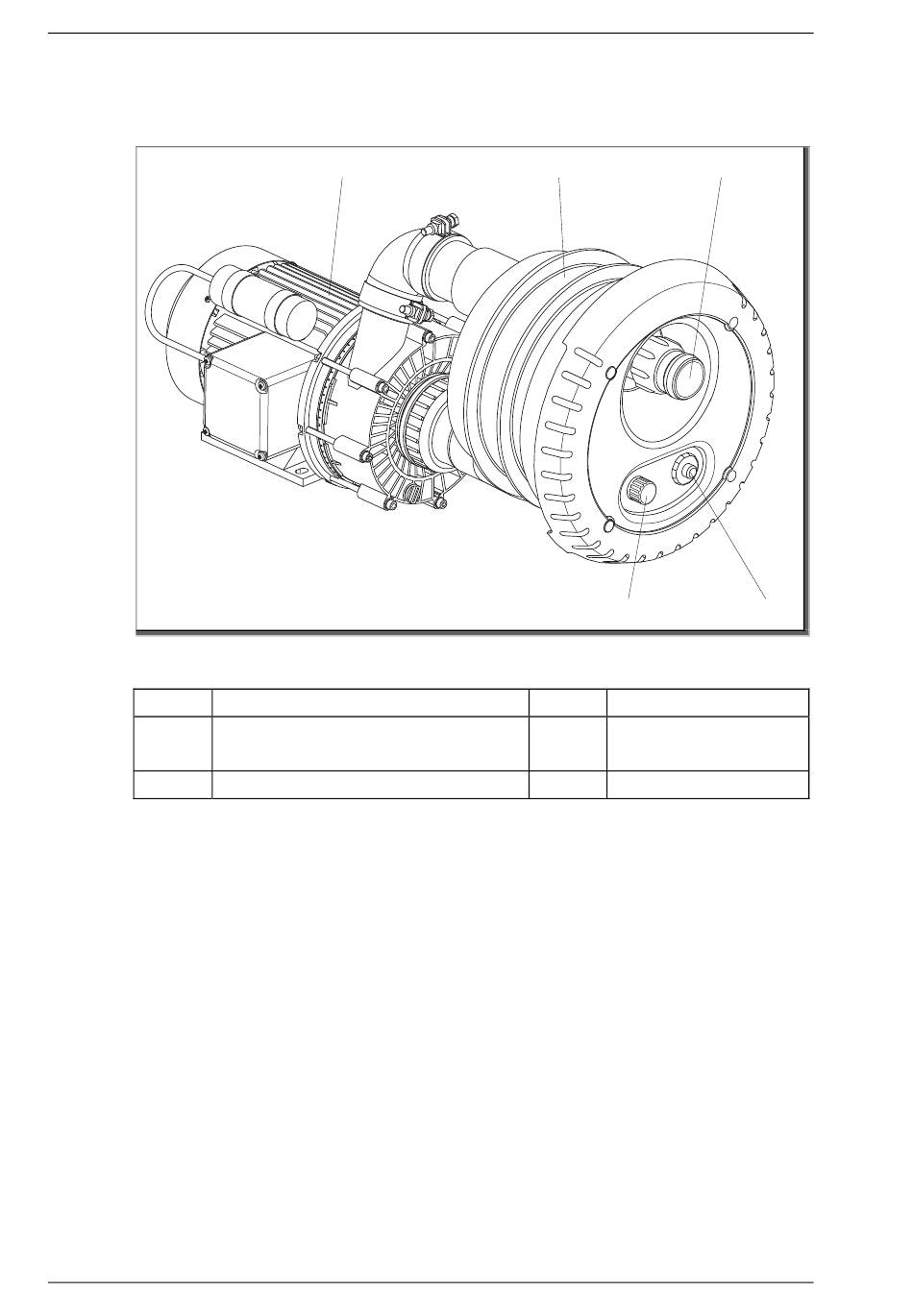

Fig. 1
(1) Pièce à sceller
(38/1) Commande pneumtique de
la pompe
(92) Pompe
3.2

Fonctionnement

La pompe (92) est reliée par les tuyauteries d'aspiration et de
refoulement à la pièce à sceller en matière plastique (1). Avec la
commande pneumatique (38/1), on commute la pompe sur
MARCHE/ARRET. Par le biais du circuit fermé situé dans le carter
de l'appareil, l'eau de la piscine est aspirée avec un faible débit
du surpresseur et refoulée avec une pression élevée dans la
piscine au travers de la buse (54/1). Le débit de I'installation de
nage à contre-courant et par conséquence son effet, peut être
réglé en tournant la buse (54/1). La régulation d'air (21/1) permet
de mélanger éventuellement de I'air au jet d'eau sortant de la
buse.
16 FR
(92) (1) (54/1)
(21/1)
(21/1) Régulation d'air
(54/1) Buse
(38/1)
03|2019
