Montage van het inbouwhuis in een betonnen zwembad
LET OP
Draai de schroeven handvast aan. Gebruik geen geweld!
1. Breng de drukaansluiting (B) bovenaan boven de
zuigaansluiting (C) aan.
2. Inbouwdiepte: Met de nozzle moet 25 cm onder de
waterspiegel worden aangebracht.
3. Leg de noppenafdichting (26) in de behuizing (1).
4. Richt het inbouwhuis (1) uit en bevestig het met vier
zelftappende schroeven (103) op de bekisting.
5. De blinde plaat (30) met de vier zelftappende schroeven
(103) dient ter bescherming van de behuizing bij het
pleisteren en ter afdekking bij een eventuele inbedrijfstelling
van het zwembad zonder installatie van de eindmontageset.
 Neem de inbouwtekeningen in acht.

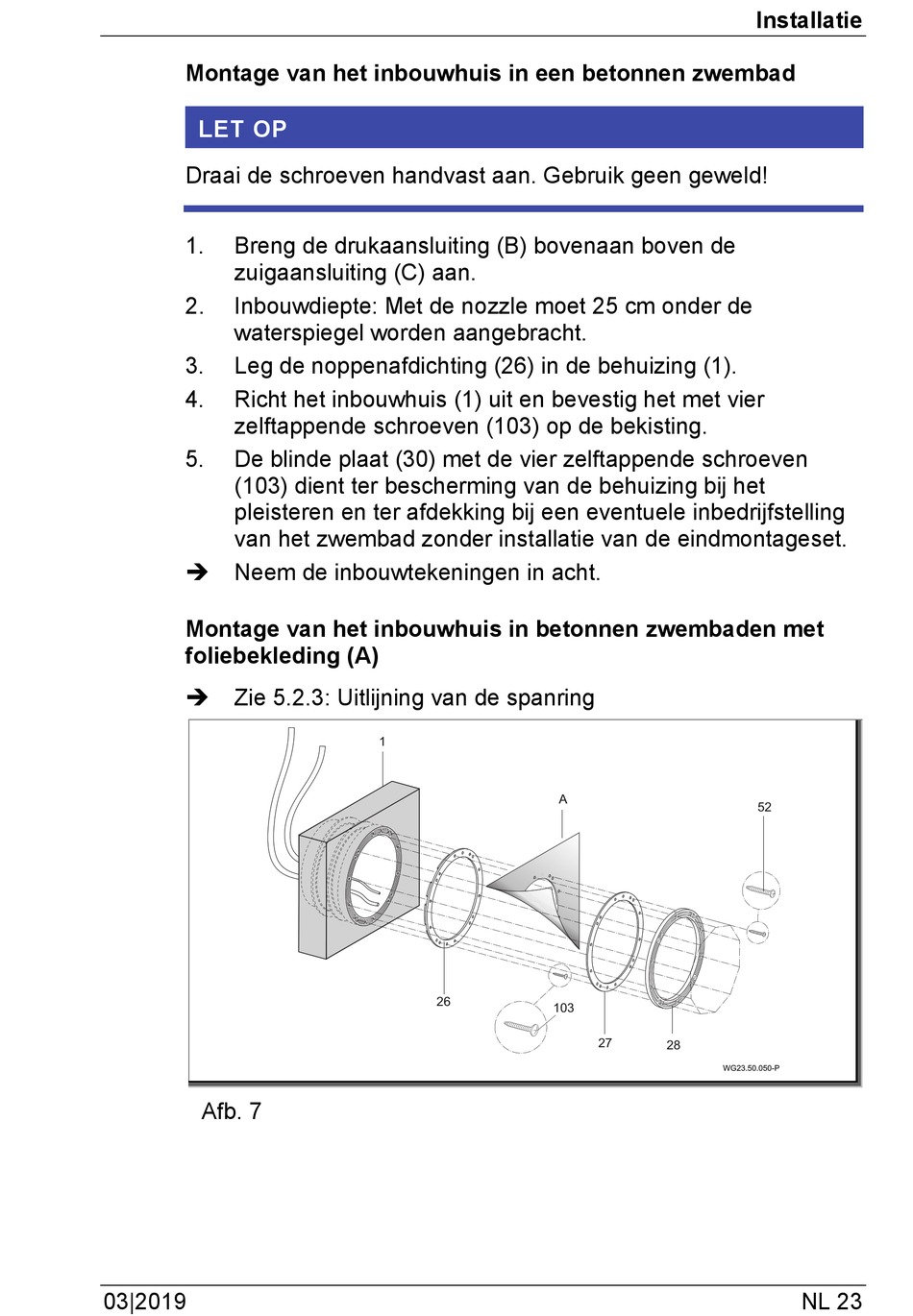

Montage van het inbouwhuis in betonnen zwembaden met
foliebekleding (A)
Zie 5.2.3: Uitlijning van de spanring

Afb. 7
03|2019
1
26
A
103
27
28
WG23.50.050-P
Installatie
52
NL 23
