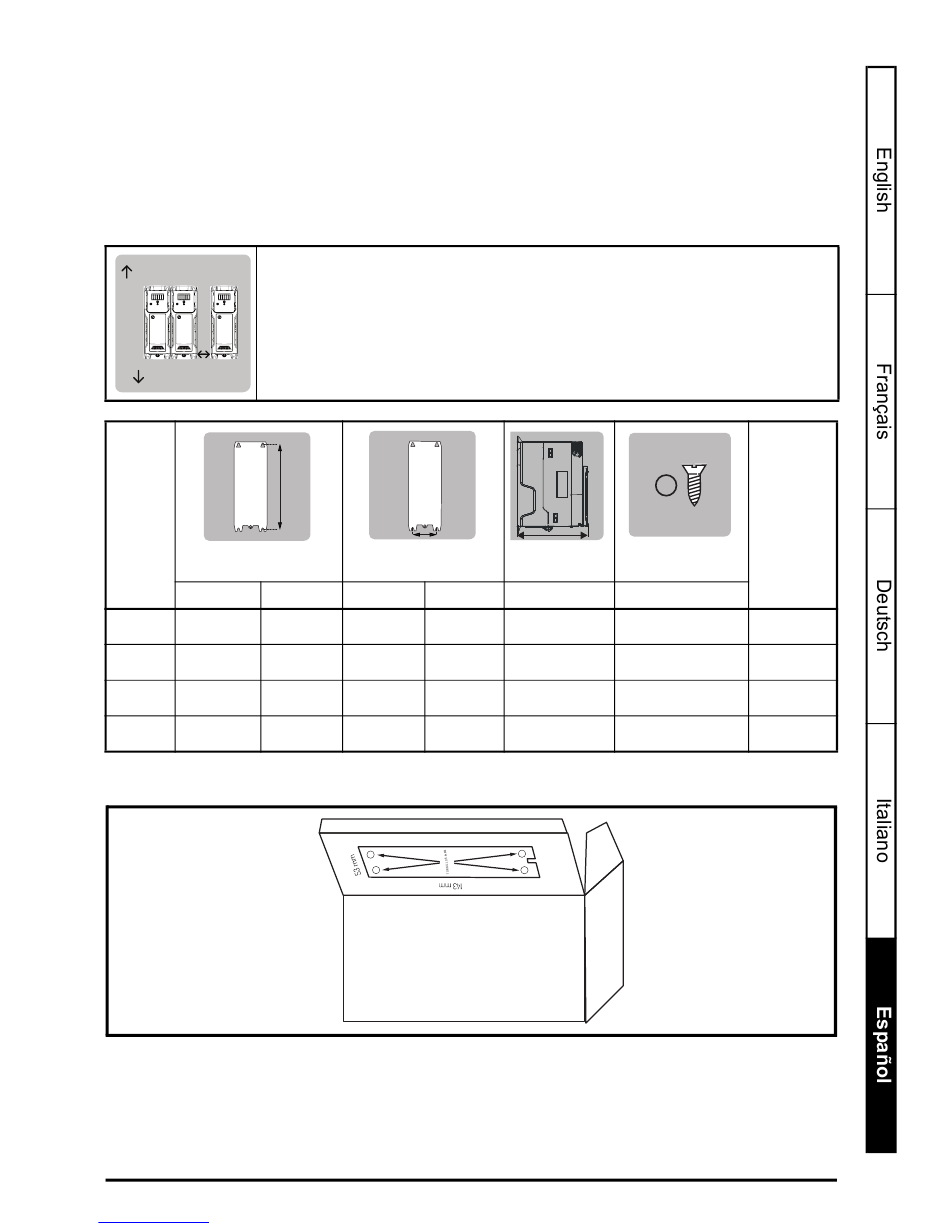

PASO 3: Montaje del accionamiento
Temperatura ambiente de funcionamiento:
- 20 °C a 60 °C.
Puede ser necesaria la reducción de corriente de salida si la temperatura ambiente supera 40 °C. Consulte la
Guía de instalación (sección 5.1). En las instalaciones UL, la temperatura ambiente máxima que se admite es
de 50 °C con cualquier tipo de reducción de potencia que se aplique.
Los accionamientos se pueden montar en panel con un espacio de 0 mm entre ellos. Se requiere un espacio
mínimo de 100 mm encima y debajo del accionamiento. Consulte la sección 3.4 de la Guía de instalación para
obtener información sobre la reducción de potencia o de holguras.
100 mm
100 mm 0 mm
Tamaño
1
2
3
4
Se incluye una plantilla de perforación para el montaje en pared en el embalaje del accionamiento (se ilustra a
continuación).
PASO 4: Instalación de la abrazadera de cables con conexión a tierra
La abrazadera de cables permite organizarlos después de conectarlos al accionamiento. La abrazadera se utiliza
para sujetar el blindaje de los cables y facilitar la conformidad electromagnética (consulte Figura 7-1).
Unidrive M400 Guía detallada
Edición: 2
Downloaded from www.Manualslib.com
El accionamiento se puede atornillar a una placa posterior o montarse en una guía DIN
(solo tamaños 1 y 2). Si decide montarlo en una guía, utilice 2 tornillos para fijar el
accionamiento a la placa posterior.
H
Montaje Total Montaje
143 mm 160 mm 53 mm
194 mm 205 mm 55 mm
215 mm 226 mm 70,7 mm
265 mm 277 mm 86 mm
+
manuals search engine
W
Total Total
75 mm 130 mm
75 mm 150 mm
90 mm 160 mm
115 mm 175 mm
+
+ +
D Ø
Diámetro
5 mm
5 mm
5 mm
6 mm
Peso
0,75 kg
1,3 kg
1,5 kg
3,13 kg
