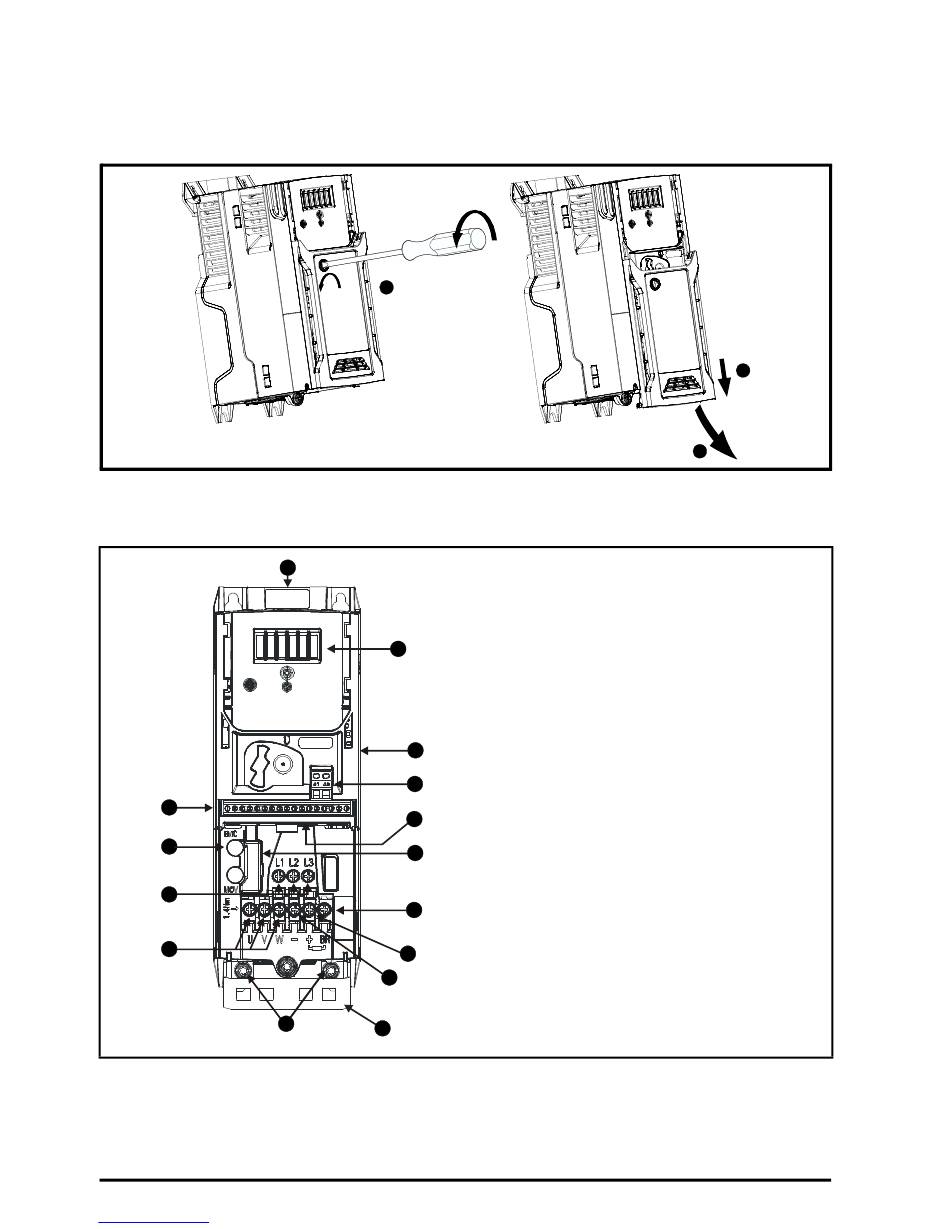

FASE 6: Rimuovere la copertura dei terminali
1. Servendosi di un cacciavite a taglio, ruotare la clip di fissaggio della copertura dei terminali in senso antiorario
di circa 30°.
2. Fare scorrere la copertura dei terminali verso il basso.
3. Rimuovere la copertura dei terminali nella direzione mostrata.
FASE 7: Identificare le parti costitutive dell'azionamento
Figura 7-1 Diagramma dei componenti (taglia 2 nell'immagine)
5
7
11
10
32
Downloaded from www.Manualslib.com
1
2
15
9
12
14
manuals search engine
Legenda
1. Etichetta dei valori caratteristici (su un lato
dell'azionamento)
2. Targhetta di identificazione
3. Collegamento del modulo opzionale
4. Collegamenti relè
5. Collegamenti dei terminali di controllo
6. Terminale di frenatura
1
7. Vite di fissaggio filtro EMC interno*
4
8. DC bus +
9. DC Bus -
13
10. Connessioni motore
3
11. Collegamenti alimentazione in c.a.
12. Collegamenti di terra
13. Collegamenti Safe Torque Off
6
14. Staffa cavi da fissare ai terminali di
massa (12).
8
15. Alloggiamento tastiera LCD opzionale
* Prima di rimuovere la vite, fare riferimento alla
sezione 4.7.2 della Guida ai collegamenti
elettrici.
Guida dettagliata a Unidrive M400
