ÉTAPE 3 : Montage du variateur
Plage de température ambiante en fonctionnement :
- 20 à 60 °C
Un déclassement des courants de sortie peut être nécessaire pour des températures ambiantes > 40 °C.
Consulter le Guide d'installation - Puissance (Section 5.1). Pour les installations UL, la température ambiante
maximale autorisée est de 50 °C, quel que soit le déclassement appliqué.

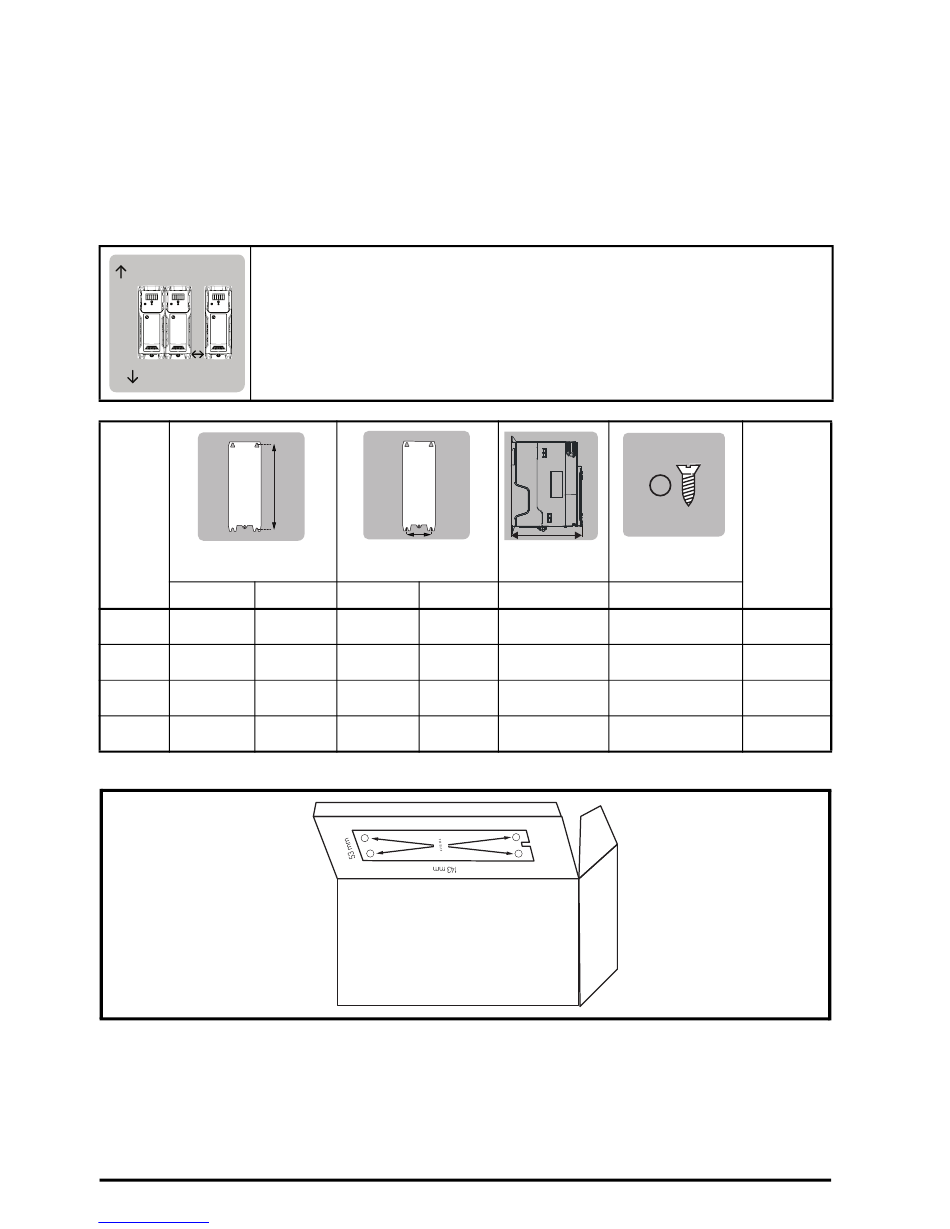

Les variateurs peuvent être montés sans espacement entre eux. Prévoir un espacement minimum de 100 mm
au-dessus et au-dessous du variateur. Consulter la section 3.4 du Guide d'installation - Puissance pour plus
d'informations concernant le déclassement pour des espacements inférieurs.
100 mm
100 mm 0 mm
Taille
1
2
3
4
Un gabarit de perçage pour le montage mural est fourni avec le variateur (voir l'illustration ci-dessous).
ÉTAPE 4 : Montage de l'étrier de mise à la terre
L'étrier de mise à la terre facilite la gestion des câbles après leur connexion au variateur. L'étrier est aussi utilisé
pour fixer le blindage des câbles à la terre afin de permettre la conformité CEM (voir la Figure 7-1).
12
Downloaded from www.Manualslib.com
Le variateur peut être fixé sur une plaque de fond ou monté sur un rail DIN (tailles 1 et 2
uniquement). En cas de montage du variateur sur un rail, utiliser 2 vis pour le fixer à la
plaque de fond.
H
Fixation Hors tout Fixation
143 mm 160 mm 53 mm
194 mm 205 mm 55 mm
215 mm 226 mm 70,7 mm
265 mm 277 mm 86 mm
+
manuals search engine
L
Hors tout Hors tout
75 mm 130 mm
75 mm 150 mm
90 mm 160 mm
115 mm 175 mm
+
+ +
P Ø
Diamètre
5 mm
5 mm
5 mm
6 mm
Guide pas à pas pour l'Unidrive M400
Poids
0,75 kg
1,3 kg
1,5 kg
3,13 kg
Édition : 2
