FASE 3: Installare l'azionamento
Range di valori della temperatura ambientale di esercizio:
da 20 °C a 60 °C.
A temperature ambiente > 40 °C, potrebbe rendersi necessario un declassamento della corrente di uscita.
Fare riferimento alla Guida ai collegamenti elettrici (sezione 5.1). Per gli impianti classificati UL la temperatura
ambiente massima consentita è 50 °C, con il declassamento specificato.

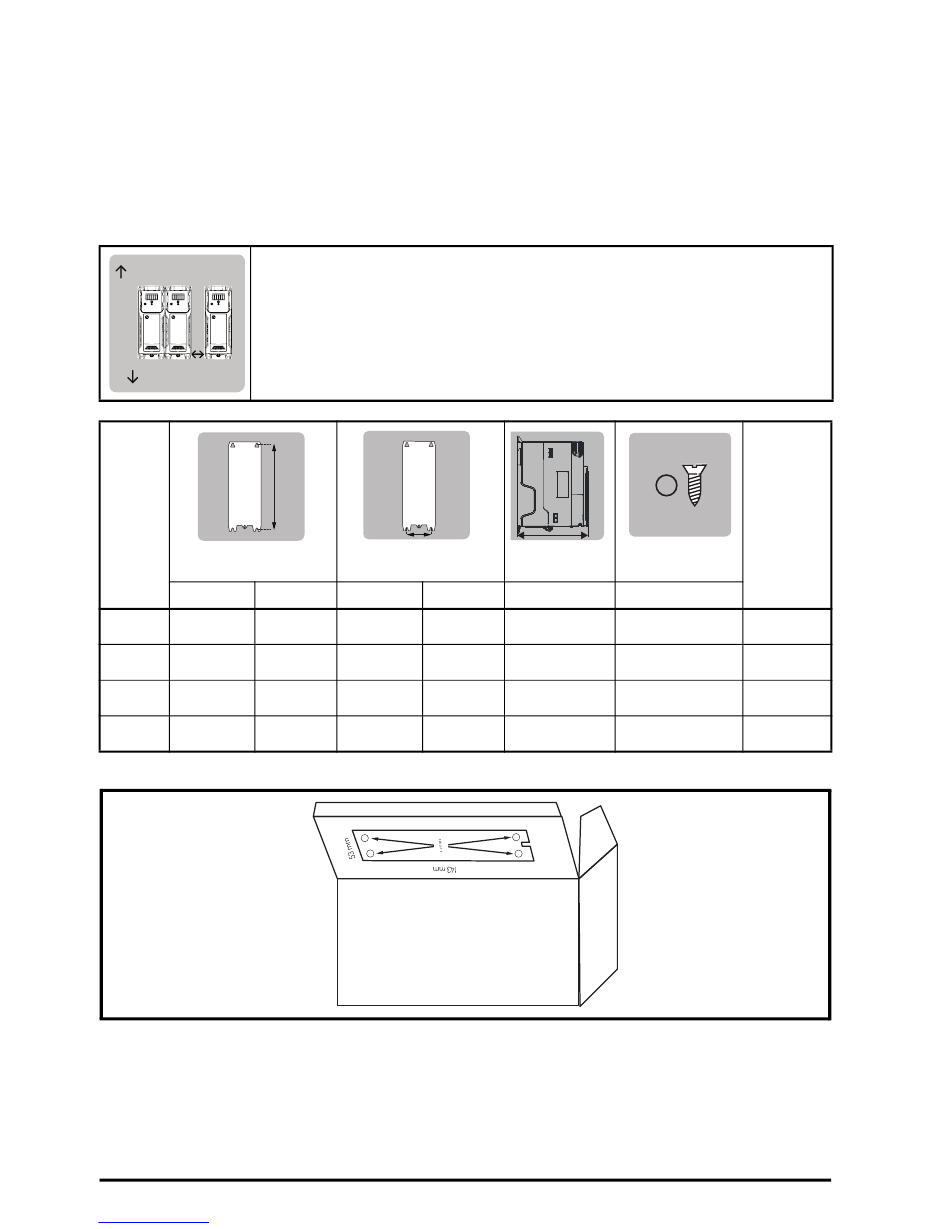

Gli azionamenti possono essere installati a pannello, lasciando uno spazio di 0 mm fra di essi. Sopra e sotto
l'azionamento è necessario prevedere uno spazio libero di 100 mm minimo. Per informazioni sul declassamento
in corrente per distanze minime ridotte fare riferimento alla sezione 3.4 della Guida ai collegamenti elettrici.
100 mm
100 mm 0 mm
Taglia
Montaggio Larghezza Montaggio Larghezza
1
2
3
4
Una dima di foratura per il fissaggio a parete è inclusa nell'imballo dell'azionamento (vedi sotto).
FASE 4: Installare la staffa di messa a terra cavi
La staffa di messa a terra cavi facilita la disposizione ordinata dei cavi dopo che sono stati collegati all'azionamento.
Questa staffa serve per bloccare lo schermo dei cavi e quindi facilitare la conformità EMC (vedi Figura 7-1).
30
Downloaded from www.Manualslib.com
L'azionamento può essere fissato a una piastra di supporto posteriore mediante viti,
oppure montato su una guida DIN (solo taglie 1 e 2). Se si sceglie di montarlo su una
guida, fissarlo alla piastra di supporto con 2 viti.
H
143 mm 160 mm 53 mm
194 mm 205 mm 55 mm
215 mm 226 mm 70,7 mm
265 mm 277 mm 86 mm
+
