Tabella 7-1 Coppie di serraggio raccomandate
Taglia modello
Tutti
1
2, 3, 4
Tutti
FASE 8: Installare la tastiera opzionale e il display

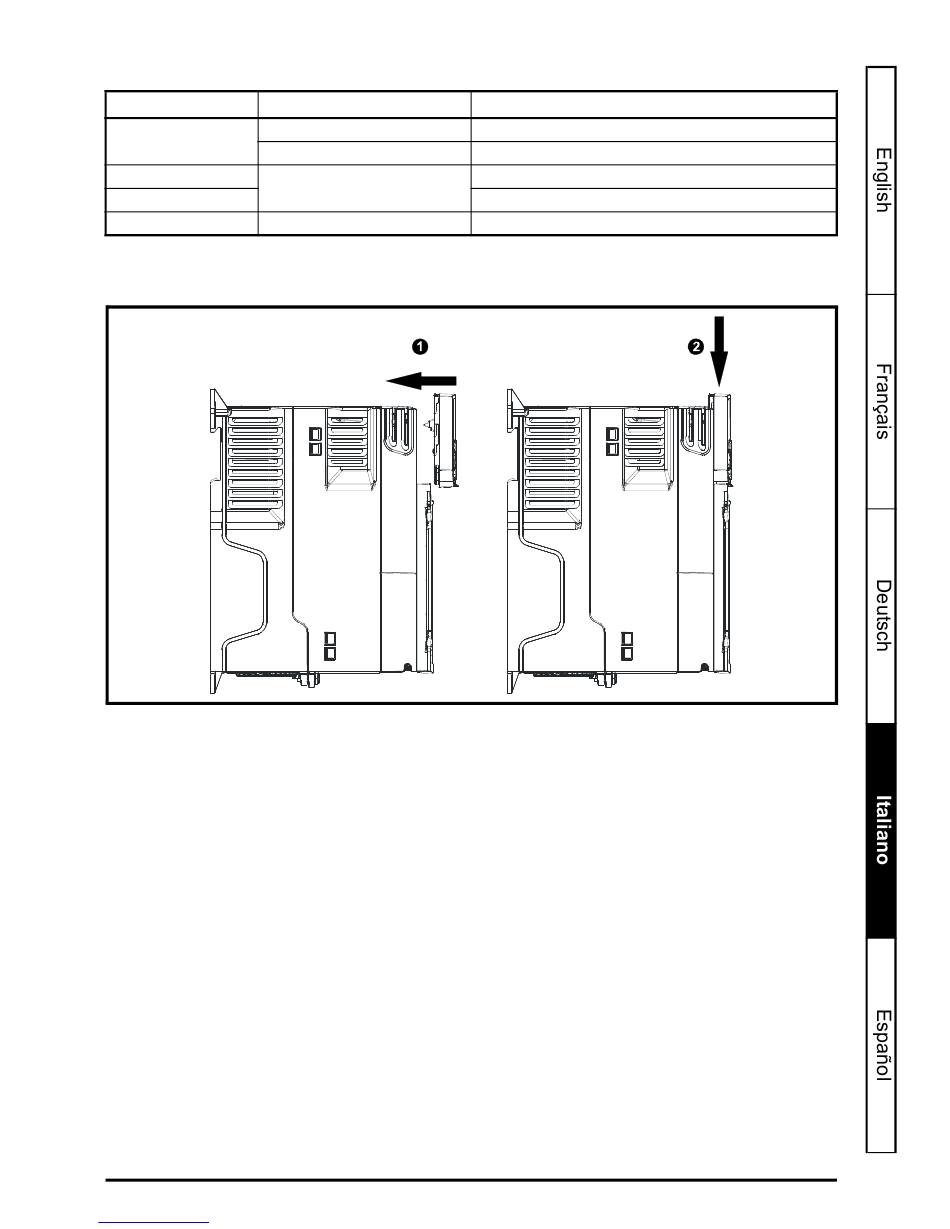

Figura 8-1 Fissare la tastiera CI all'azionamento
1. Allineare la tastiera CI con il relativo alloggiamento previsto sull'azionamento.
2. Far scorrere la tastiera lungo gli appositi canali finché non raggiunge la posizione prevista.
Guida dettagliata a Unidrive M400
Versione numero: 2
Downloaded from www.Manualslib.com
Descrizione morsettiera
Terminali di controllo
Terminali dei relè
Terminali di potenza
Terminali di terra
manuals search engine
Impostazioni della coppia di serraggio
0.2 Nm
0,5 Nm
0,5 Nm
1.4 Nm
1.5 Nm
