Nidec Unidrive M400 Schritt-Für-Schritt-Anleitung Seite 16

ÉTAPE 9 : Câblage du variateur

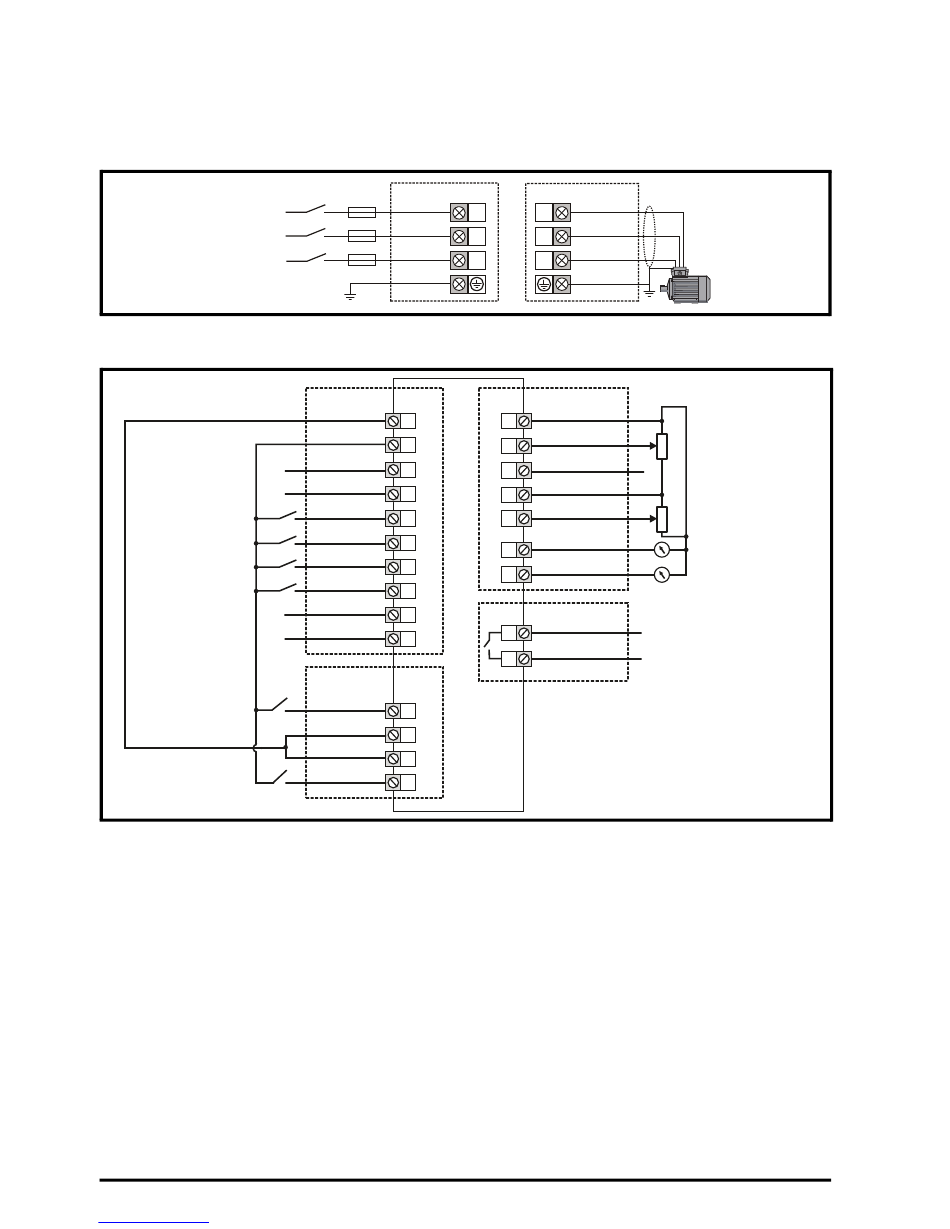

Le schéma de câblage correspond à la configuration par défaut du variateur (Pr 00.005 réglé sur AV) qui est un
contrôle de fréquence via l'entrée analogique 1 (0 à 10 V) ou l'entrée analogique 2 (0 à 10 V) sélectionnable à l'aide
de la borne 14.
Figure 9-1
* En monophasé, l'alimentation doit être raccordée à L1 et L3.
Figure 9-2
Fréquence Nulle
Non affecté**
Marche avant
Marche arrière
Sélection entrée
analogique 1 / entrée
analogique 2
impulsions avant
Déverrouillage
utilisateur 1 /
Entrée STO 1
Déverrouillage
utilisateur 2 /
Entrée STO 2
** L'Unidrive M400 utilise les entrées Absence sûre du couple (déverrouillage du variateur) et la borne 11 n'est pas
affectée.
*** 250 Vac maximum (UL classe 1).
Consulter la section 4.4 du Guide de mise en service rapide pour des informations complémentaires et les
schémas de câblage des autres configurations proposées.
Une résistance de freinage externe peut être utilisée, si nécessaire. Consulter la section 4.5.1 du Guide
d'installation - Puissance pour de plus amples informations.
ÉTAPE 10 : Mise sous tension du variateur
• S'assurer que le signal de déverrouillage du variateur n'est pas activé (les bornes 31 et 34 sont ouvertes).
• S'assurer que le signal de marche n'est pas activé, les bornes 12 et 13 sont ouvertes.
• S'assurer que le moteur est raccordé au variateur.
• S'assurer que le raccordement du moteur (Δ ou Y) est correct.
16
Downloaded from www.Manualslib.com
Raccordements des bornes de puissance
Alimentation AC
monophasée */
triphasée
Raccordements des bornes de contrôle de l'Unidrive M400
E/S logiques
0 V
24 V utilisateur
E/S logique 1
E/S logique 2
Entrée logique 3
Entrée logique 4
Entrée logique 5
Entrée logique 6
Marche par
Entrée logique 7
24 V utilisateur
Absence sûre du couple
(Safe Torque Off)
STO1
0 V
ST01
0 V
ST02
STO2
manuals search engine
Alimentation AC
L1 U
L2 V
W
L3
E/S analogiques
0 V
6 1
Entrée analogique 1+
9
2
Entrée analogique 1-
10
3
10 V utilisateur
11 4
Entrée analogique 2
12 5
Sortie analogique 1
13
7
14 Sortie analogique 2
8
15
16
41
17
42
34
33
32
31
Guide pas à pas pour l'Unidrive M400
Moteur
Référence
fréquence 1
Référence
fréquence 2
Sortie fréquence
Sortie courant actif
Relais***
Variateur prêt
Édition : 2
