REGENERATIVE OBERSCHWINGUNGSARME SCHRANKANTRIEBE
vacon • 51
7.1.1
Handbetrieb (MAN)
Sie können die Leitungsschutzschalter (MCCB) und den Ladekreis manuell vom Schrank aus
„MAN"
steuern, wenn sich der MCCB-Steuerwahlschalter -S6 in Position
befindet. Der „0-1-Start"-
Schalter wird für den lokalen Betrieb des MCCB- und Vorladekreises verwendet.

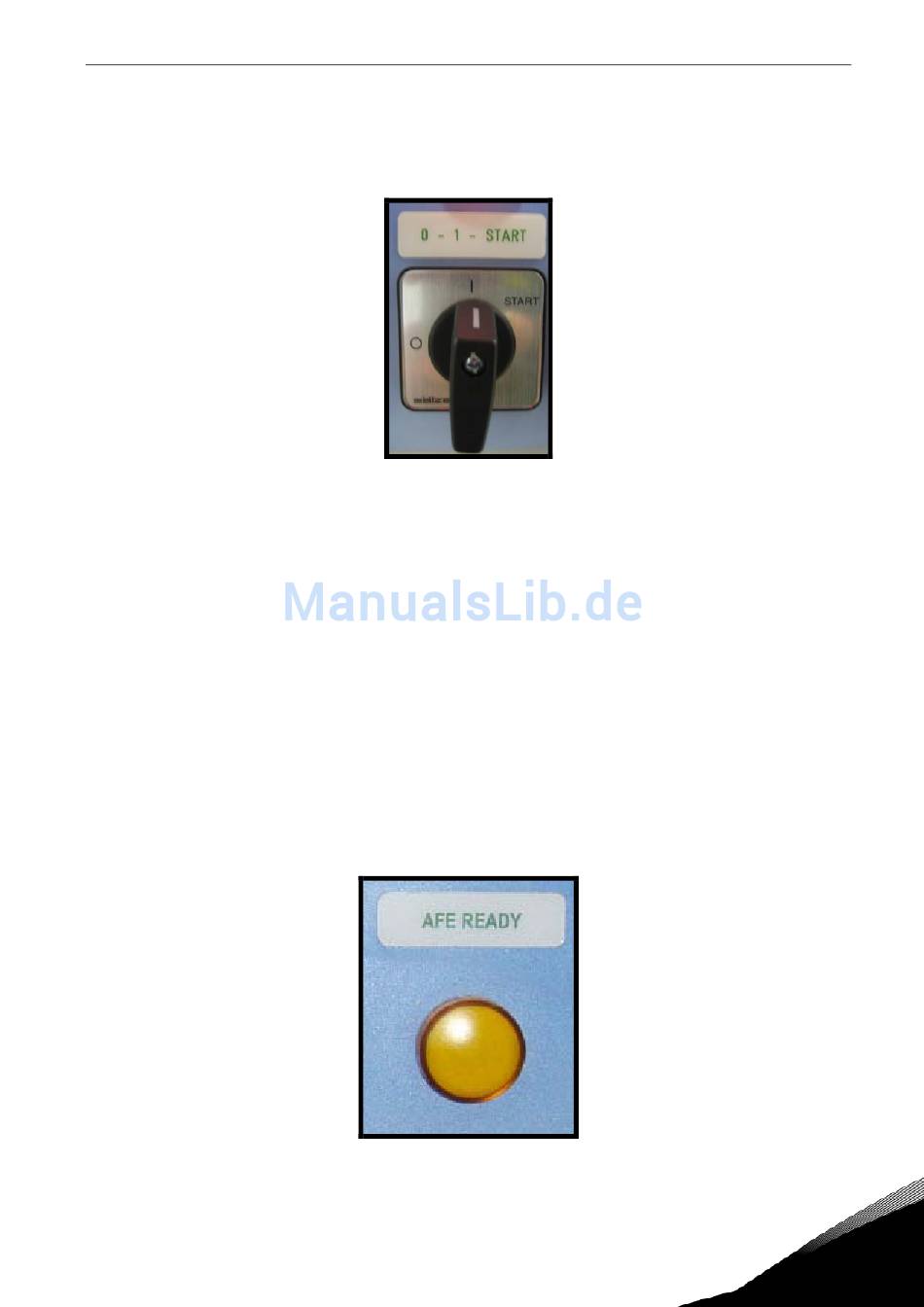

Abbildung 26. „0-1-Start"-Steuerschalter (-S10)
0
Wenn Sie den Schalter -S10 auf Position
drehen, wird der Leitungsschutzschalter geöffnet, wenn
er geschlossen war, bzw. der möglicherweise anhaltende Vorladevorgang ungeachtet des/der
gewählten Steuerplatzes/-weise unterbrochen.
Wenn Sie den Schalter auf Position
1
drehen, können Sie den Vorladevorgang einleiten und den
„REM-MAN-AUTO"
Leitungsschutzschalter in dem Modus steuern, den Sie mit dem Wahlschalter
gewählt haben.
„Start"
Wenn Sie den Schalter auf Position
drehen, beginnt der Vorladevorgang für die DC-Bus-Schiene.
Der Vorladevorgang dauert je nach der Antriebsgröße etwa 5 bis 10 Sekunden. Wenn die Gleichspannung
ein bestimmtes Niveau erreicht hat, wird die AFE-Steuereinheit automatisch den Leitungsschutzschalter
„Start"
schließen. Der „0-1-Start"-Schalter ist federbelastet, d.h. er kehrt automatisch von Position
in
Position
1
zurück, wenn Sie ihn loslassen. Sie können den Vorladevorgang beenden, indem Sie den
0
Schalter auf Position
drehen. Im Falle eines Stromausfalls im Versorgungsnetz wird die
Unterspannungsauslösespule den Leitungsschutzschalter öffnen. Sie müssen die Vorladung und die
MCCB-Schließung aktivieren, wenn Sie die Stromversorgung einschalten.
„AFE Ready"
Die LED-Lampe
(AFE bereit) wird leuchten, wenn der MCCB geschlossen ist, an der
AFE-Einheit Wechselstrom angeschlossen ist und keine aktiven Fehler bestehen. Die LED-Lampe
„AFE Ready" funktioniert unabhängig von dem/der gewählten Steuerplatz/-weise immer gleich.
Abbildung 27. Anzeigelampe „AFE Ready"
Bevor das Umrichter-INS gestartet (betrieben) werden kann, muss der Befehl RUN von der
Steuertafel, dem E/A-Signal oder der Bus-Kommunikation an die AFE-Einheit gegeben werden.
7
