5 Optionale Ergänzungsmodule
5.1
Sperrdichtungsmodul
Sperrdichtungsmodul
Sperrmedium-
einlass
Fluid-
einlass

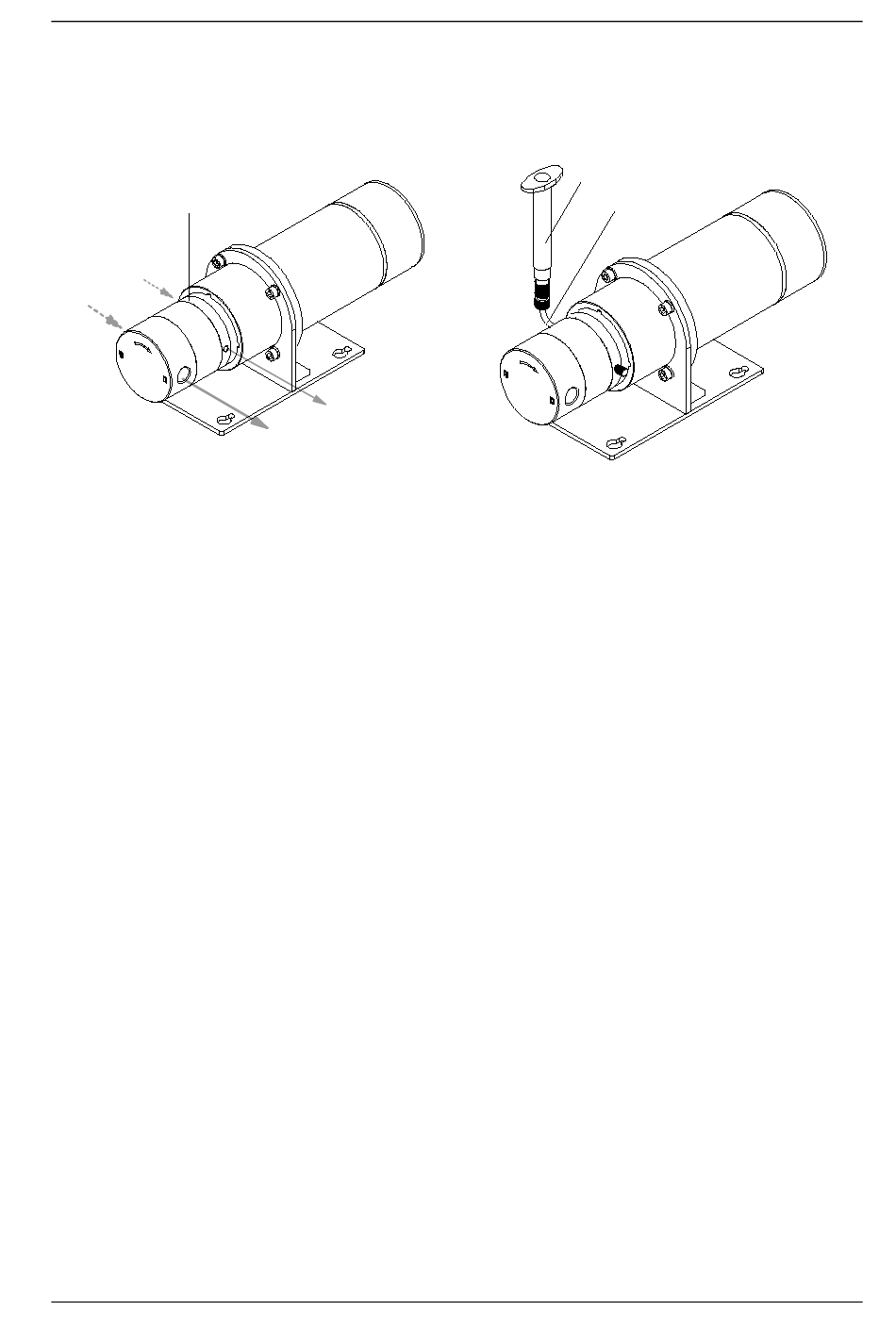

Bild 7
Aufbau der Mikrozahnringpumpe mit Sperrdichtungsmodul (Darstellung rechts mit optionalem Zubehör
Anschlussset Sperrdichtung)
Das Sperrdichtungsmodul hat während des Pumpprozesses die Aufgabe, das
Eindringen von Luftfeuchtigkeit und Sauerstoff aus der atmosphärischen
Umgebung in die Pumpe zu verhindern, um ungewollte Reaktionen des zu
fördernden Mediums mit diesen Medien (wie beispielsweise Kristallisierung
oder chemische Reaktionen) auszuschließen. Ebenso wird der Austritt von
Medium aus der Pumpe begrenzt.
Funktion
Die Wellendichtung, wie sie in den Mikrozahnringpumpen der modularen
Baureihe zum Einsatz kommt, hat funktionsbedingt durch ihren Aufbau eine
Flüssigkeitsgrenzschicht, an der das Fördermedium mit der Umgebungs-
atmosphäre in Berührung kommt. Dabei gelangen geringe Mengen
Luftfeuchtigkeit und Sauerstoff aus der atmosphärischen Umgebung über die
Flüssigkeitsgrenzschicht der Dichtungslippe in das Pumpeninnere. Damit dieser
Zustrom mit einem definierten und für das Fördermedium unproblematischen
Medium geschehen kann, wird die (Flüssigkeits-)Sperrdichtung als optionales
Modul angeboten. Ein umgekehrter Stoffaustrag aus der Pumpe in die
Umgebung kann ohne Sperrdichtung nicht ausgeschlossen werden.
Bei der Sperrdichtung wird die eigentliche Wellendichtung durch eine zweite
Dichtung ergänzt. Zwischen diesen Dichtungen befindet sich eine zylindrische
Kammer mit zwei jeweils um 180° versetzten Anschlüssen. Befüllt man diese
Kammer mit einem geeigneten Sperrmedium, wird sich während des
Pumpvorganges das geförderte Medium nicht mit Luftfeuchtigkeit und
Sauerstoff, sondern mit dem Sperrmedium in einem sehr kleinen Verhältnis
verdünnen. Das Verdünnungsverhältnis ist abhängig von den Druck-
verhältnissen und verkleinert sich mit steigender Viskosität.
