Prosonic T
Laufzeitverfahren
Signalauswertung
Abgleich
Linearisierung
Endress + Hauser
Arbeitsweise und Systemaufbau

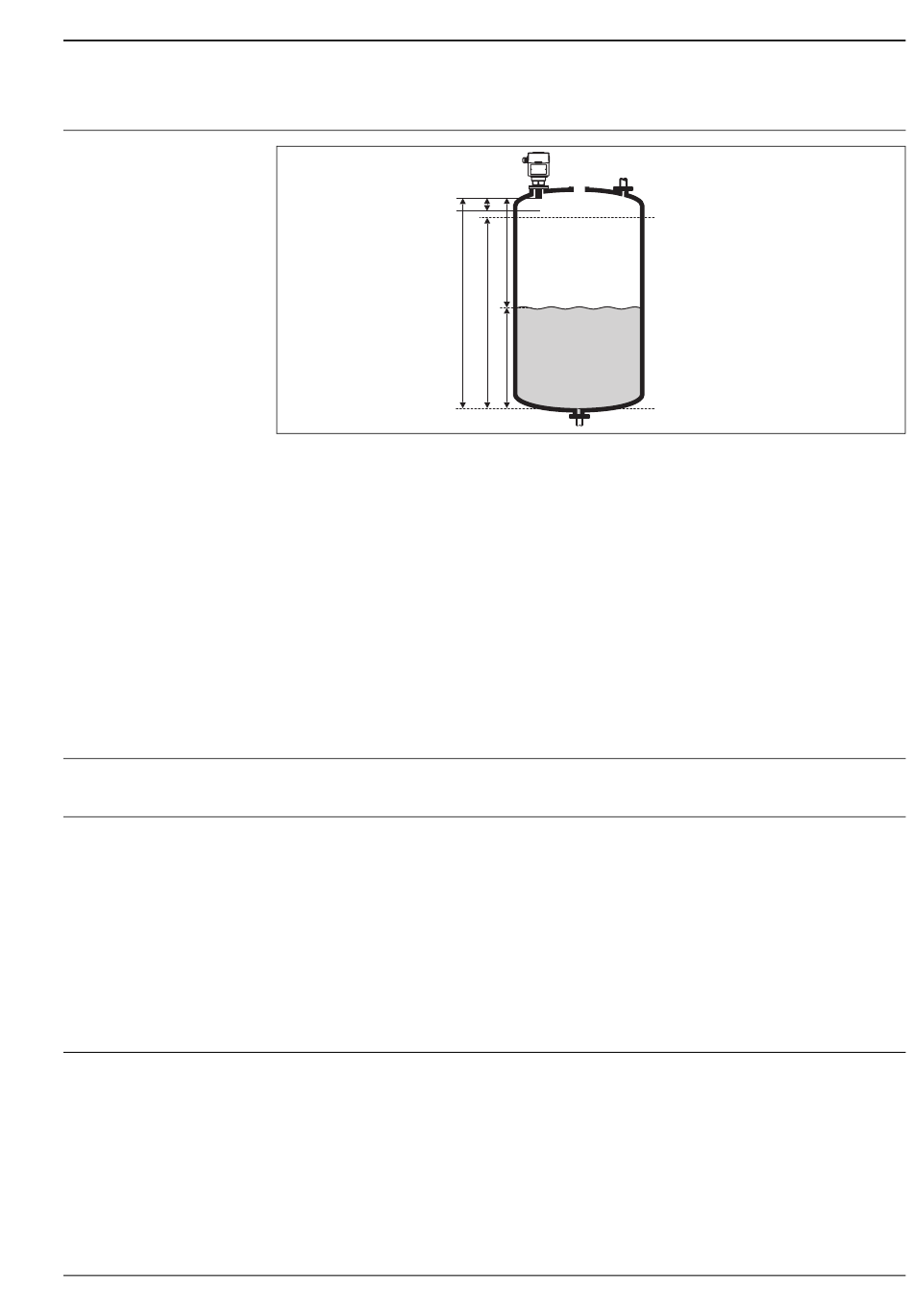

E: Leerdistanz; F: Messspanne (Volldistanz); D: Abstand Sensormembran - Füllgutoberfläche; L: Füllstand; BD: Blockdis-
tanz
Der Sensor des Prosonic T sendet Ultraschallimpulse in Richtung der Füllgutoberfläche. Dort werden sie reflek-
tiert und anschließend vom Sensor wieder empfangen. Der Prosonic T misst die Zeit t zwischen Senden und
Empfangen eines Impulses. Aus ihr berechnet er (mithilfe der Schallgeschwindigkeit c) die Distanz D zwischen
der Sensormembran und der Füllgutoberfläche:
D = c ⋅ t/2
Da dem Gerät die Leerdistanz E durch Eingabe bekannt ist, kann es den Füllstand berechnen zu:
L = E - D
Ein integrierter Temperaturfühler sorgt dafür, dass temperaturbedingte Änderungen der Schallgeschwindigkeit
kompensiert werden.
• Automatische Ausblendung von bis zu 3 Störechos
• Erstechoerkennung
Zum Abgleich des Gerätes müssen die Leerdistanz E und die Messspanne (Volldistanz) F angegeben werden.
Die Punkte „E" bzw. „F" entsprechen
• 4 mA bzw. 20 mA für den Analogausgang
• 0% bzw. 100% für das Vorort-Display
Die Volldistanz F darf nicht in die Blockdistanz BD hineinreichen. Füllstandechos aus der Blockdistanz können
wegen des Ausschwingverhaltens des Sensors nicht ausgewertet werden. Eine falsche Messwertanzeige kann
die Folge sein.
Bei der Ausführung mit Display können E und F direkt numerisch eingegeben werden. Bei der Ausführung
ohne Display erfolgt die Eingabe durch einfache Tastenbedienung, indem z.B. der jeweilige Füllstand im Tank
angefahren wird.
Die Linearisierungsfunktion des Prosonic T erlaubt die Umrechnung des Messwertes in beliebige Einheiten.
Eine Linearisierungstabelle aus bis zu 11 Wertepaaren kann manuell oder halbautomatisch (durch Auslitern)
eingegeben werden.
BD
D
E
F
L
20 mA
100%
4 mA
0%
L00-FMU23xxx-15-00-00-de-001
3
