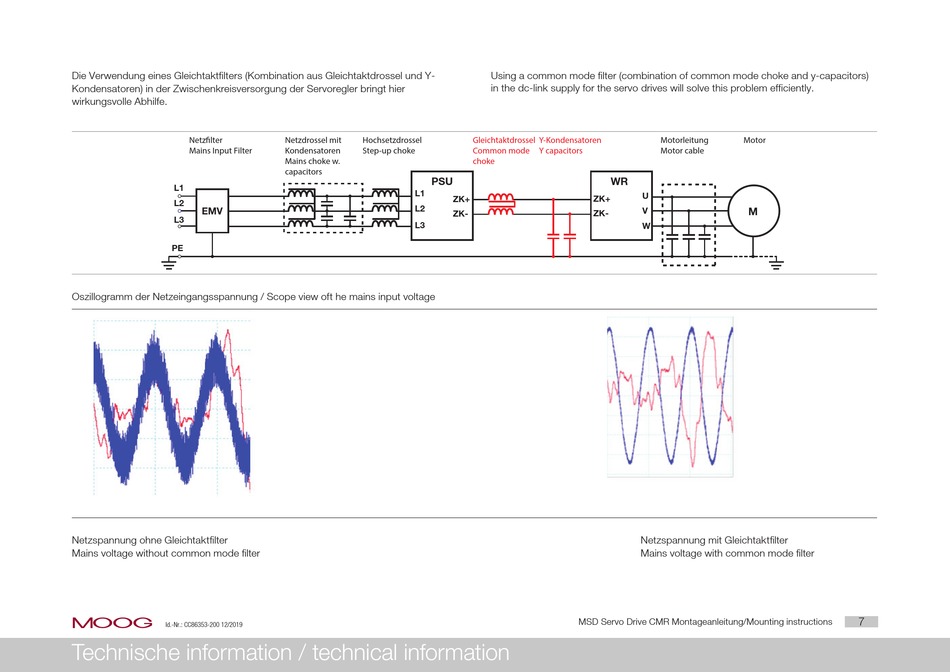

Die Verwendung eines Gleichtaktfilters (Kombination aus Gleichtaktdrossel und Y-
Kondensatoren) in der Zwischenkreisversorgung der Servoregler bringt hier
wirkungsvolle Abhilfe.
Netz lter
Mains Input Filter
L1
L2
EMV
L3
PE
Oszillogramm der Netzeingangsspannung / Scope view oft he mains input voltage
Netzspannung ohne Gleichtaktfilter
Mains voltage without common mode filter
moog
Id.-Nr.: CC86353-200 12/2019
Technische information / technical information
Netzdrossel mit Hochsetzdrossel
Kondensatoren Step-up choke
Mains choke w.
capacitors
PSU
L1
ZK+
L2
ZK-
L3
Using a common mode filter (combination of common mode choke and y-capacitors)
in the dc-link supply for the servo drives will solve this problem efficiently.
Gleichtaktdrossel Y-Kondensatoren
Common mode Y capacitors
choke
WR
U
ZK+
V
ZK-
W
Netzspannung mit Gleichtaktfilter
Mains voltage with common mode filter
MSD Servo Drive CMR Montageanleitung/Mounting instructions
Motorleitung Motor
Motor cable
M
