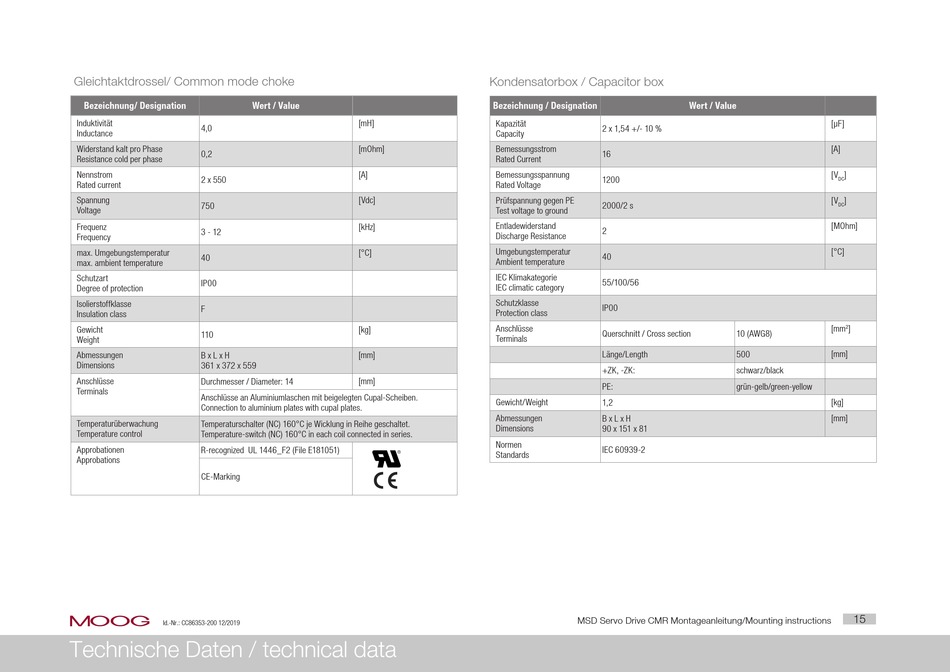

Moog MSD Servo Drive Kurzbeschreibung/Montageanleitung Seite 15

Gleichtaktdrossel/ Common mode choke
Bezeichnung/ Designation
Induktivität
4,0
Inductance
Widerstand kalt pro Phase
0,2
Resistance cold per phase
Nennstrom
2 x 550
Rated current
Spannung
750
Voltage
Frequenz
3 - 12
Frequency
max. Umgebungstemperatur
40
max. ambient temperature
Schutzart
IP00
Degree of protection
Isolierstoffklasse
F
Insulation class
Gewicht
110
Weight
Abmessungen
B x L x H
Dimensions 361 x 372 x 559
Anschlüsse Durchmesser / Diameter: 14
Terminals
Anschlüsse an Aluminiumlaschen mit beigelegten Cupal-Scheiben.
Connection to aluminium plates with cupal plates.
Temperaturüberwachung Temperaturschalter (NC) 160°C je Wicklung in Reihe geschaltet.
Temperature control Temperature-switch (NC) 160°C in each coil connected in series.
Approbationen R-recognized UL 1446_F2 (File E181051)
Approbations
CE-Marking
moog
Id.-Nr.: CC86353-200 12/2019
Technische Daten / technical data
Wert / Value
[mH]
[mOhm]
[A]
[Vdc]
[kHz]
[°C]
[kg]
[mm]
[mm]
Kondensatorbox / Capacitor box
Bezeichnung / Designation
Kapazität
2 x 1,54 +/- 10 %
Capacity
Bemessungsstrom
16
Rated Current
Bemessungsspannung
1200
Rated Voltage
Prüfspannung gegen PE
2000/2 s
Test voltage to ground
Entladewiderstand
2
Discharge Resistance
Umgebungstemperatur
40
Ambient temperature
IEC Klimakategorie
55/100/56
IEC climatic category
Schutzklasse
IP00
Protection class
Anschlüsse
Querschnitt / Cross section
Terminals
Länge/Length
+ZK, -ZK:
PE:
Gewicht/Weight 1,2
Abmessungen B x L x H
Dimensions 90 x 151 x 81
Normen
IEC 60939-2
Standards
MSD Servo Drive CMR Montageanleitung/Mounting instructions
Wert / Value
[µF]
[A]
[V ]
DC
[V ]
DC
[MOhm]
[°C]
[mm 2 ]
10 (AWG8)
[mm]
500
schwarz/black
grün-gelb/green-yellow
[kg]
[mm]
15
