Abb. 42 Zerlegter Manueller Va Hahn - Einzelteile - GRUBER SCHANKSYSTEME VISO Handbuch

MANUELLEN VA HAHN ZERLEGEN
Vorne am Hahn die Befestigungsmutter inkl. Hahngriff abschrauben.
Anschließend den Hahn mit dem Bierhahnschlüssel öffnen.
Nun kann der Stößel aus dem Vorderteil des Hahnes herausgezogen werden.
Anschließend die Mutter des Einstellhebels lösen und den Einstellhebel inkl. Mutter herausziehen. Nun kann
der Kompensator des Hahnes entnommen werden kann.
Hahngriff
Befestigungsmutter
VA Hahn geöffnet
Vorderteil
Die Komponenten mit Bürsten ordentlich durchputzen.
Alle Einzelteile gründlich reinigen und desinfizieren. Anschließend alles gut mit Wasser durchspülen.
Die Dichtungen nachfetten und beim Zusammenbauen des Hahnes wieder richtig einsetzen.
Stößel Kompensator

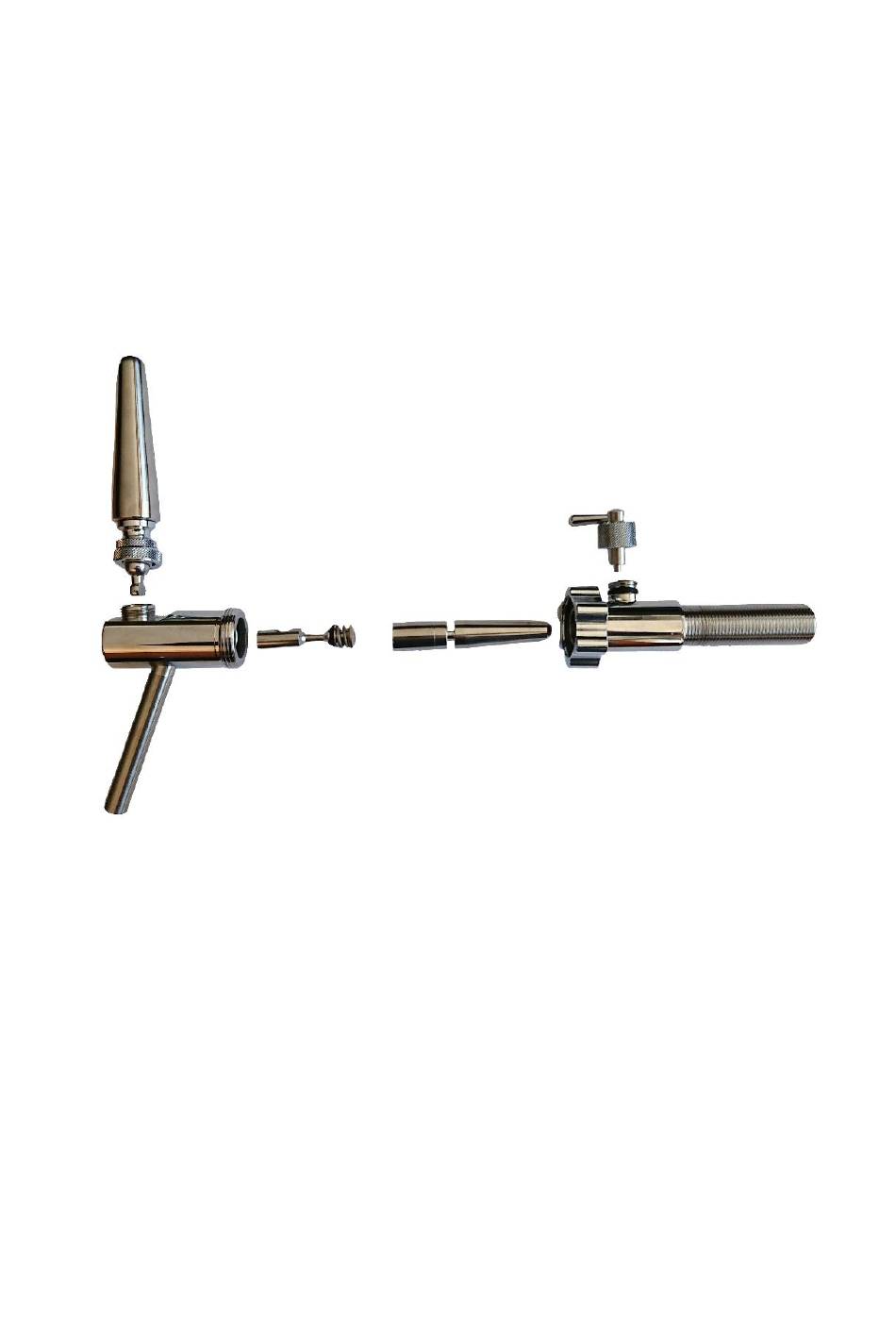

Abb. 42 Zerlegter manueller VA Hahn - Einzelteile

Version 09.2019 SN
Einstellhebel mit Mutter
(für die Fließgeschwindigkeit)
VA Hahn geöffnet
Hinterteil
Seite 41
