3.8 Eichfähiger Betrieb
3.8.1

Kennzeichnungsschilder

Systemkenn-
zeichnungsschild
8023993-17I6/2020-03-19|SICK
Irrtümer und Änderungen vorbehalten
Das MID-konforme und somit eichfähige System VMS5100 wurde durch die Physikalisch-
Technische Bundesanstalt (PTB) baumustergeprüft. Es kann deshalb zu
Abrechnungszwecken benutzt werden.
Beachten Sie beim eichrechtlichen Betrieb des VMS5100 das jeweils geltende nationale
Recht. SICK kann Sie auf Wunsch hierbei beratend unterstützen. Dies ersetzt jedoch
keine rechtliche Beratung.
Es werden mehrere Typen von Kennzeichnungsschildern unterschieden:

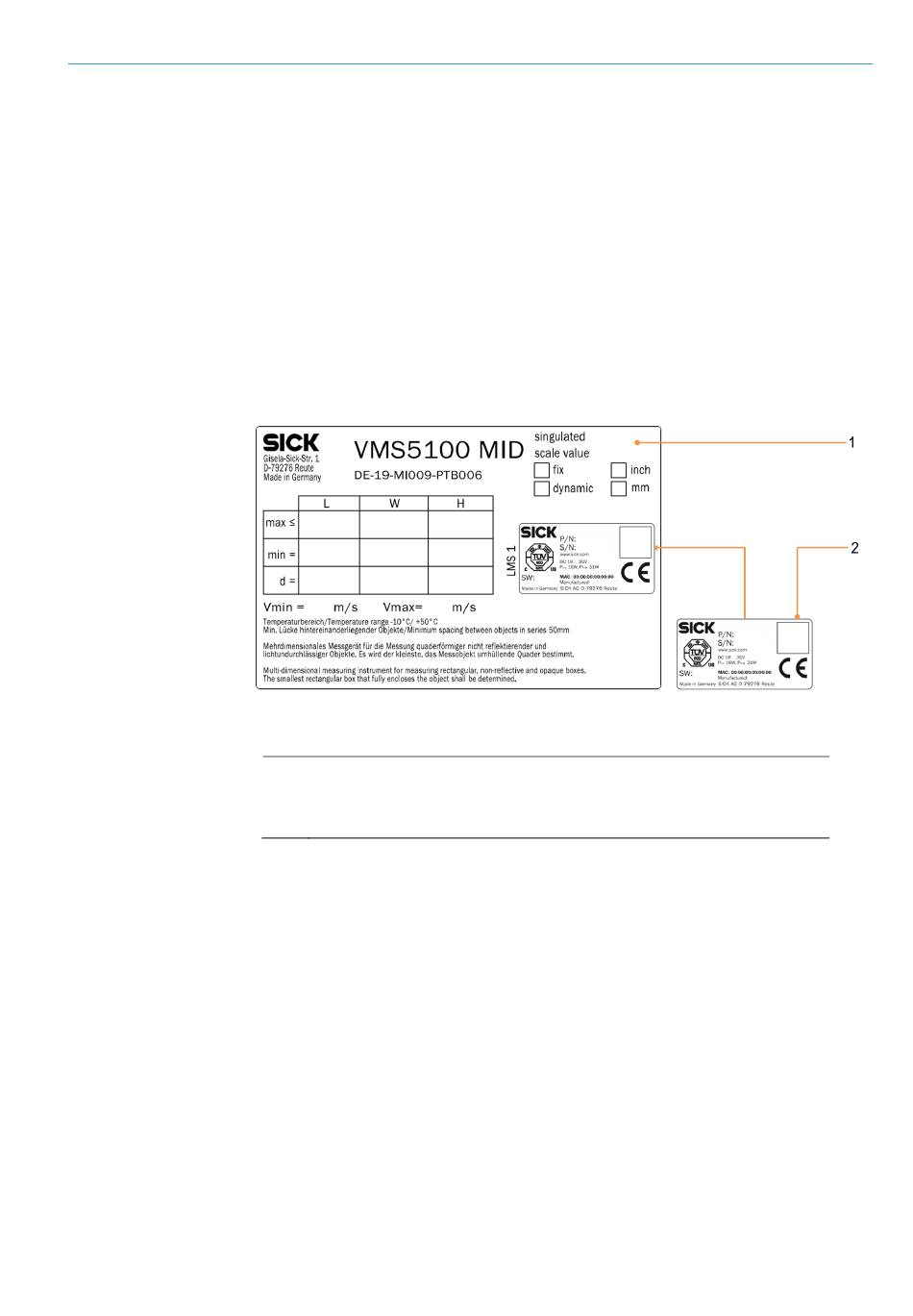

Abb. 35: Systemkennzeichnungsschild des VMS5100 (hier für den Betriebsmodus 'Singulated') mit
eingeklebtem Typenschild des 2D-LiDAR-Sensors
Legende
1 Systemkennzeichnungsschild
2 Typenschild des 2D-LiDAR-Sensors
• Für den eichfähigen Betrieb des VMS5100 müssen - abhängig davon, ob mit festen
Skalenwerten oder mit der dynamischen Skalenwertumschaltung gearbeitet wird - ein
bis zwei Systemkennzeichnungsschilder mit den Angaben der maximalen und
minimalen Dimensionen für Länge (L), Breite (W) und Höhe (H) sowie dem
dazugehörigen Skalenwert (d) gut sichtbar am mehrdimensionalen Messsystem
angebracht werden.
• Die fehlenden Werte werden vor Ort von Hand mit einem wasserfesten Stift
unveränderbar eingetragen. Alternativ stehen bedruckbare Vorlagen online zur
Verfügung.
• Das Typenschild des 2D-LiDAR-Sensors enthält weitere Informationen und werden im
Kennzeichnungsschild in das Feld LMS eingeklebt. Das Feld SW enthält die
Versionsnummer der Gerätesoftware.
• Das jeweilige Systemkennzeichnungsschild muss so an der Anlage angebracht werden,
dass es vom Bediener einsehbar ist und dem mehrdimensionalen Messsystem
zugeordnet werden kann.
