5 ELEKTROINSTALLATION
5.6

Anschluss des Inkremental-Encoders

Leitung

Anschluss

Externes
Encodersignal
82
O R I G I N A L - B E T R I E B S A N L E I T U N G | VMS4100/5100

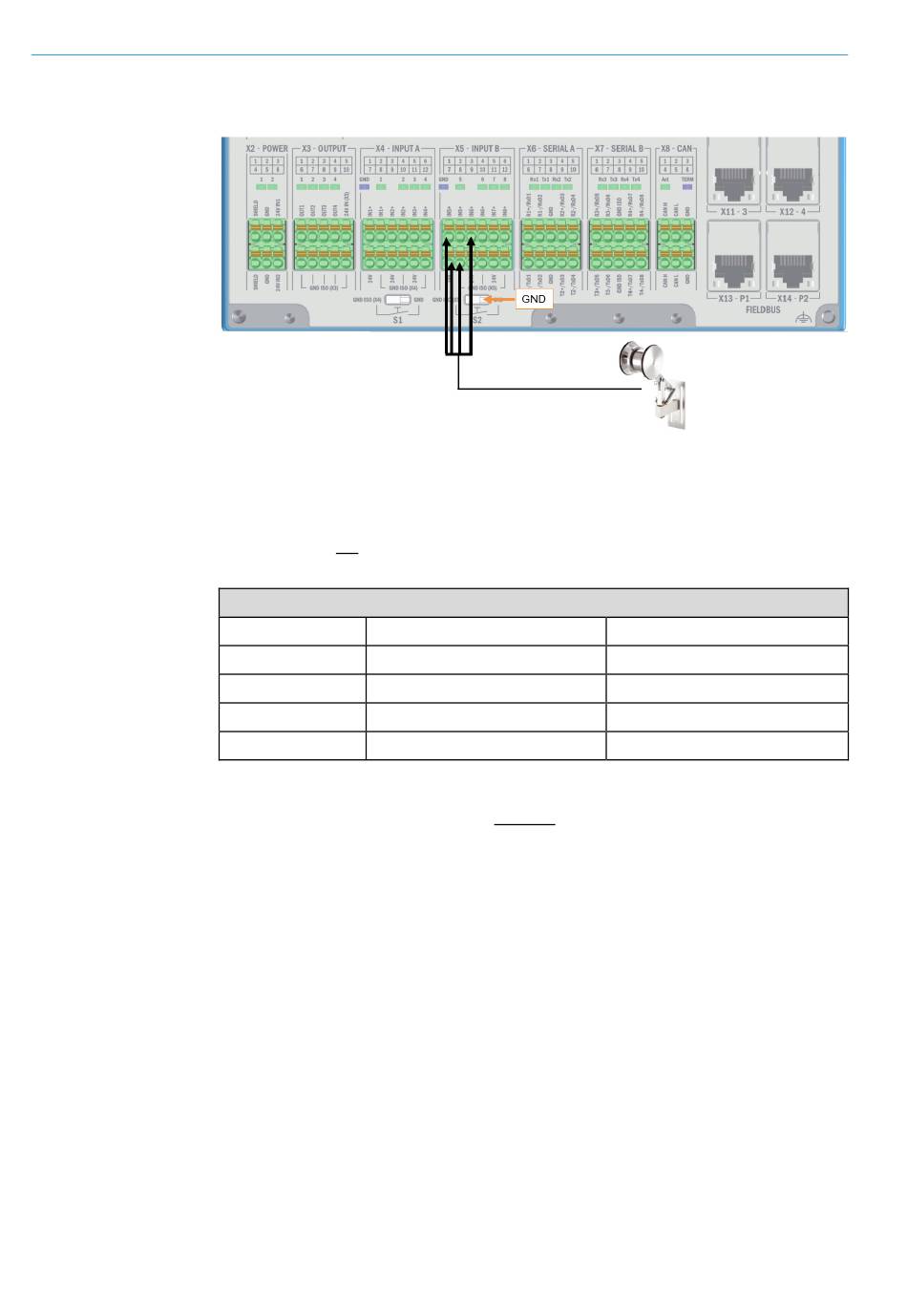

Abb. 81: Anschluss Inkremental-Encoder
• Anschlussleitung im Auslieferungsumfang.
• M12-Steckverbindung zum Anschluss an den Inkremental-Encoder.
• Offenes Ende mit Abschirmung zum Anschluss an den SIM2000.
Encoder-Signal
Aderfarbe Klemme
Blau X5 INPUT B
Weiß X5 INPUT B
Braun X5 INPUT B
Blau X5 INPUT B
Tab. 15: Anschluss Inkremental-Encoder
• Kommt das Encodersignal von einer externen Quelle, kann der Anschluss des
Schalteingangs am Controller potenzialfrei erfolgen.
• In diesem Fall muss der DIP-Schalter S2 auf GND_ISO (X5) gesetzt werden.
• Der Anschluss an Klemme 7 (24 V) kann entfallen.
Anschluss
1 IN5+
3 IN6+
7 24 V
8 GND ISO (X5)
