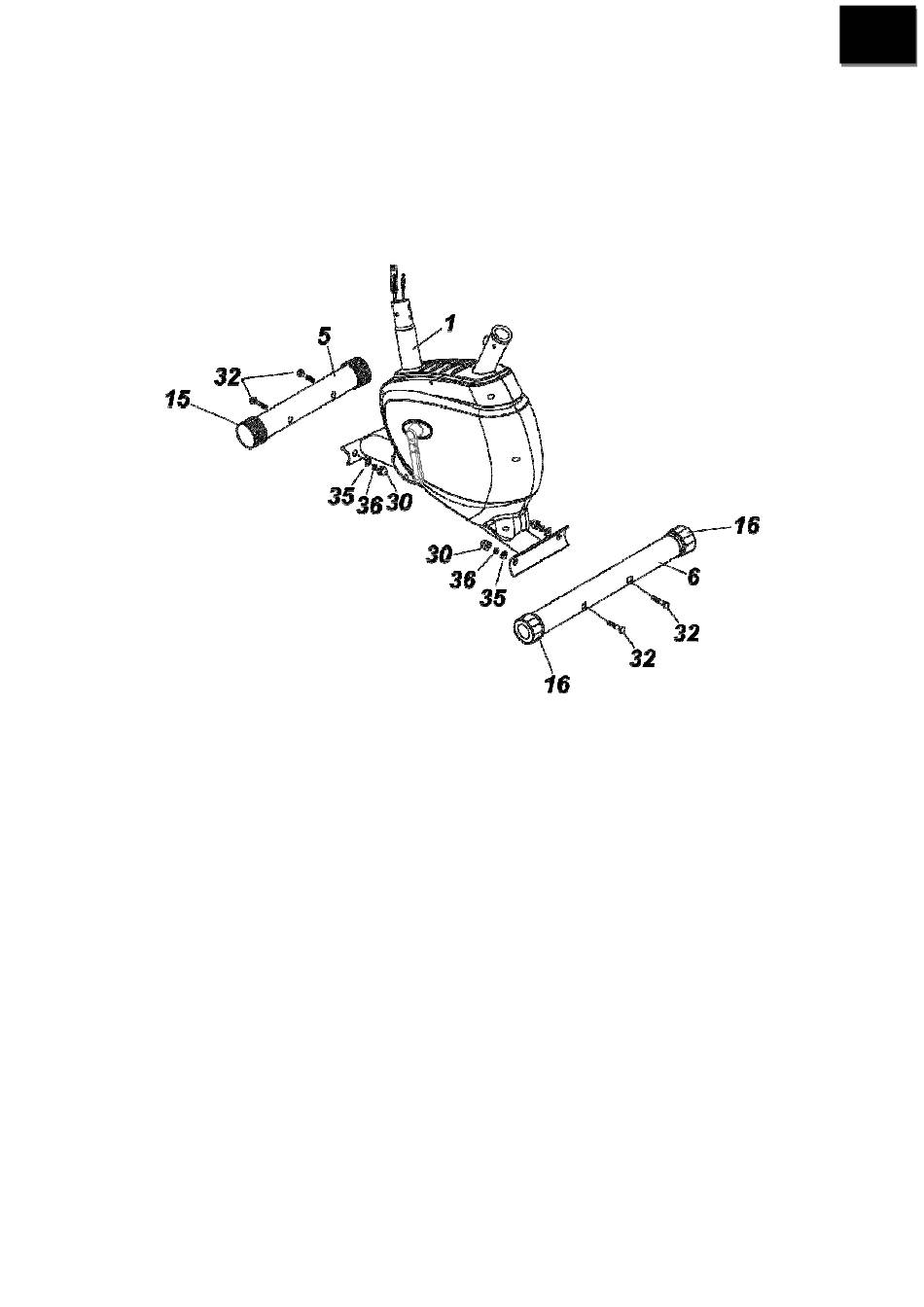

SCHRITT 1
Befestigen Sie die vordere und hintere Stabilisierungsstange (5 und 6) am Hauptteil (1) mithilfe
von 4 Schrauben M8x75 mm (32), 4 gebogenen Unterlegscheiben M8 (35), 4 Federscheiben
M8 (36) und 4 Muttern M8 (30).
Hinweis: ziehen Sie die Schrauben und Muttern in diesem Moment nicht ganz fest.
SCHRITT 2
a) Haken Sie das Ende des Lastkabels (52) in die Federkerbe des unteren Lastkabels (33).
b) Ziehen Sie das Kabel nach oben gegen den Druck der Feder und haken Sie ein, wie es
auf dem Bild gezeigt ist.
c) Folgen Sie das Bild und wenn es nötig ist, können Sie einen Teil der Klemme mit der
Zange ein bisschen zumachen, damit das Kabel gut hält.
d) Verbinden Sie den unteren Teil des oberen Verbindungsdrahts (41) mit dem unteren
Sensorkabel (40), versichern Sie sich, dass es fest hält. Ziehen Sie den oberen
Verbindungsdraht (41) aus dem oberen Teil der Lenkstange (2).
e) Befestigen Sie vorsichtig die Lenkstange (2) am Hauptteil (1) mithilfe von 4
Inbusschrauben M8x15mm (38), 4 Federscheiben M8 (36) und 4 gebogenen
Unterlegscheiben M8 (35). Versichern Sie sich, dass die Stange richtig passt und ziehen
Sie alle Verbindungen fest.
59
