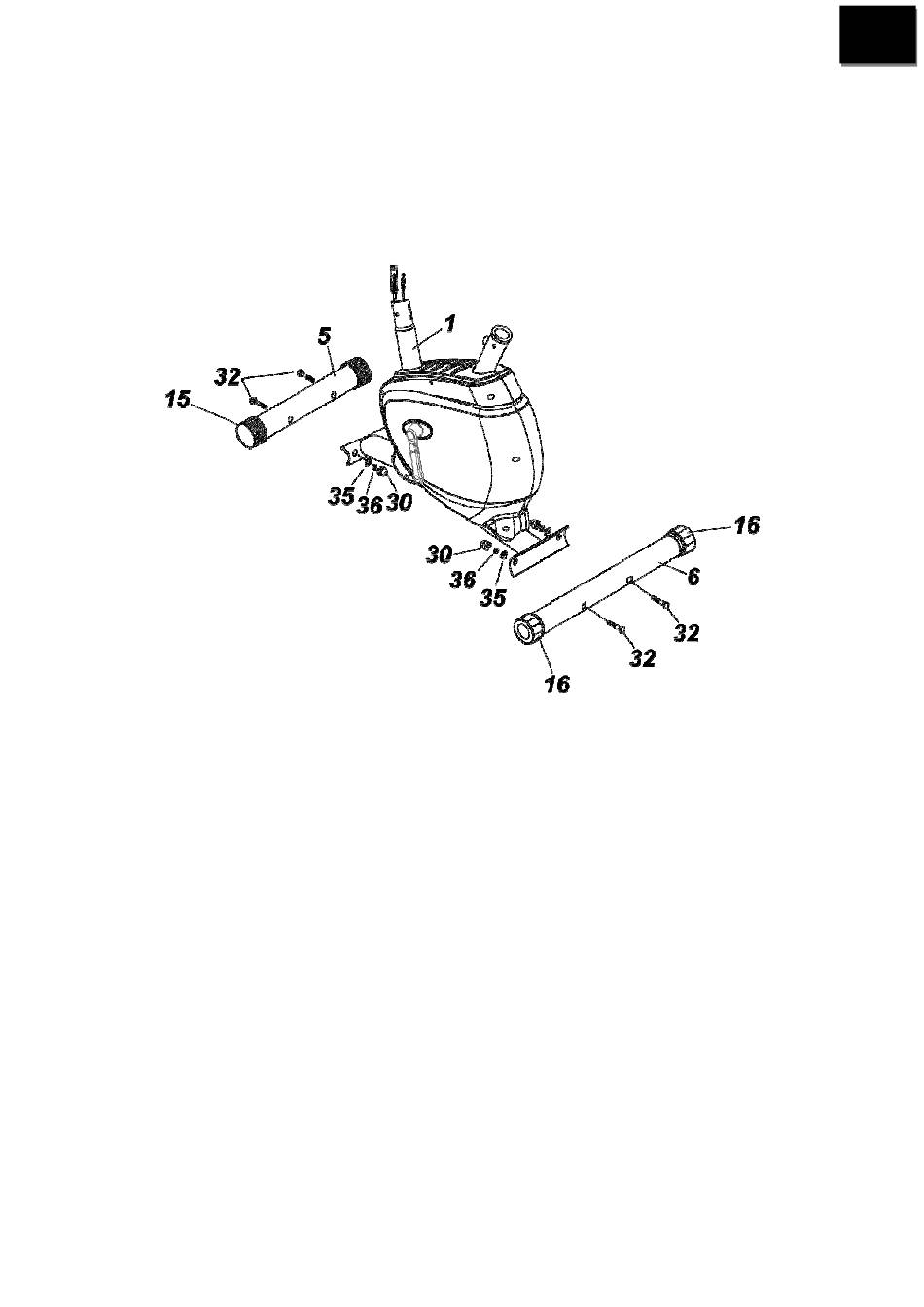

KROK 1
Připevněte přední a zadní stabilizační tyč (5 a 6) k hlavní části (1) pomocí 4 šroubů M8x75 mm (32),
4 zakřivených podložek M8 (35), 4 pérových podložek M8 (36) a 4 matic M8 (30).
Upozornění: v tuto chvíli nedotahujte šrouby a matice úplně napevno.
KROK 2
a) Zahákněte konec zátěžového kabelu (52) do pérového zářezu spodního zátěžového kabelu (33).
b) Potáhněte kabel nahoru proti tlaku péra a zahákněte, jak je ukázáno na obrázku
c) Držte se obrázku a pokud to bude nutné, můžete kleštěmi trochu uzavřít část svorky, aby kabel dobře držel.
d) Spojte spodní část vrchního spojovacího drátu (41) se spodním senzorovým kabelem (40),
ujistěte se, že opravdu pevně drží. Vytáhněte vrchní spojovací drát (41) z vrchní části tyče řídítek (2).
e) Opatrně připevněte tyč řídítek (2) k hlavní části (1) pomocí 4 imbusových šroubů M8x15mm (38).
4 pérových podložek M8 (36) a 4 zakřivených podložek M8 (35).
Ujistěte se, že tyč sedí správně a dotáhněte všechny spoje.
