Gobopositionierung

Generell sollten die Gobos mit der reflektierenden Seite zur Lampe zeigend
installiert werden, um die Wärmeabsorption zu minimieren.
Glasgobos werden jedoch so eingesetzt, daß die beste Projektion oder Bild-
schärfe erzielt wird. Beim Farb- / Gobomodul wird die beste Schärfe erreicht,
wenn die beschichtete Seite nach außen zum Spiegel zeigt. Gobos auf dem
Effektrad (PAL 1200 FX) sollten dagegen mit der beschichteten (glatten) Seite
zur Lampe installiert werden.

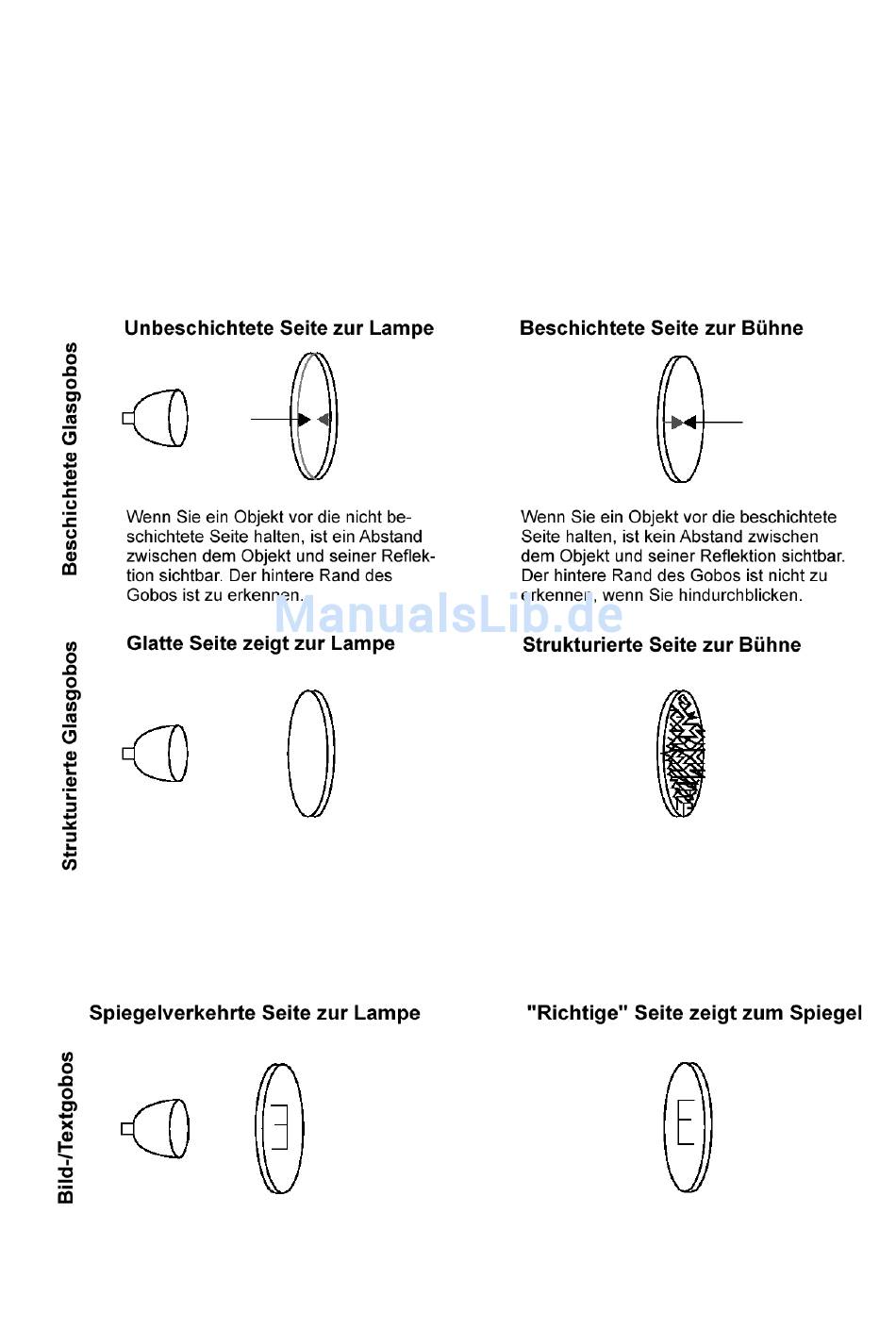

Abb.9 Orientierung von Glasgobos
Zur korrekten Projektion von Bild- und Textgobos muß die richtige Orientierung
der Abbildung zum Spiegel zeigen.
Abb.10: Orientierung von Text- und Bildgobos
PAL 1200, PAL 1200 E, PAL 1200 FX - Bedienungshandbuch 25
