5. Zentrieren Sie den Brennpunkt (den hellsten Punkt der Abbildung) über die
drei Justierschrauben (siehe Abb.14). Die Drehung einer Schraube bewirkt
eine diagonale Bewegung des Brennpunktes über die Projektionsfläche. In
der Standardkonfiguration
Kondenserlinse ist praktisch kein Brennpunkt erkennbar. In diesem Fall
justieren Sie die Lampe, bis eine gleichmäßige Helligkeitsverteilung erreicht
ist.
6. Falls in der Mitte ein dunkler Fleck abgebildet wird oder der Brennpunkt zu
stark erscheint, kann die Justierung der Lampe optimiert werden, indem Sie
alle drei Justierschrauben eine viertel Umdrehung im Uhrzeigersinn drehen.
Wiederholen Sie diesen Schritt, bis keine weitere Verbesserung der Leistung
mehr festzustellen ist. Wenn die Lichtleistung dadurch reduziert wird, drehen
Sie alle drei Schrauben eine viertel Umdrehung gegen den Uhrzeigersinn.
Wiederholen Sie diesen Schritt, bis keine weitere Verbesserung der Leistung
mehr festzustellen ist.
7. Aktivieren Sie Schritt „St2" in der aktuell selektierten Sequenz „SP4", um alle
drei CMY- Filter in den Strahlengang zu bewegen. Justieren Sie die
Schrauben, bis eine gleichmäßige Farbverteilung über die Projektionsfläche
erreicht ist. Bei einer optischen Konfiguration ohne Diffusionsfilter und mit
installierter Kondensorlinse kann ein weißer Rand auftreten, besonders bei
der Projektion sehr heller CMY- Mischfarben. Dieser weiße Rand kann nicht
vollständig verhindert werden, wenn Sie diese optische Konfiguration
einsetzen wollen.
PAL 1200, PAL 1200 E, PAL 1200 FX - Bedienungshandbuch
mit Diffusionsfilter

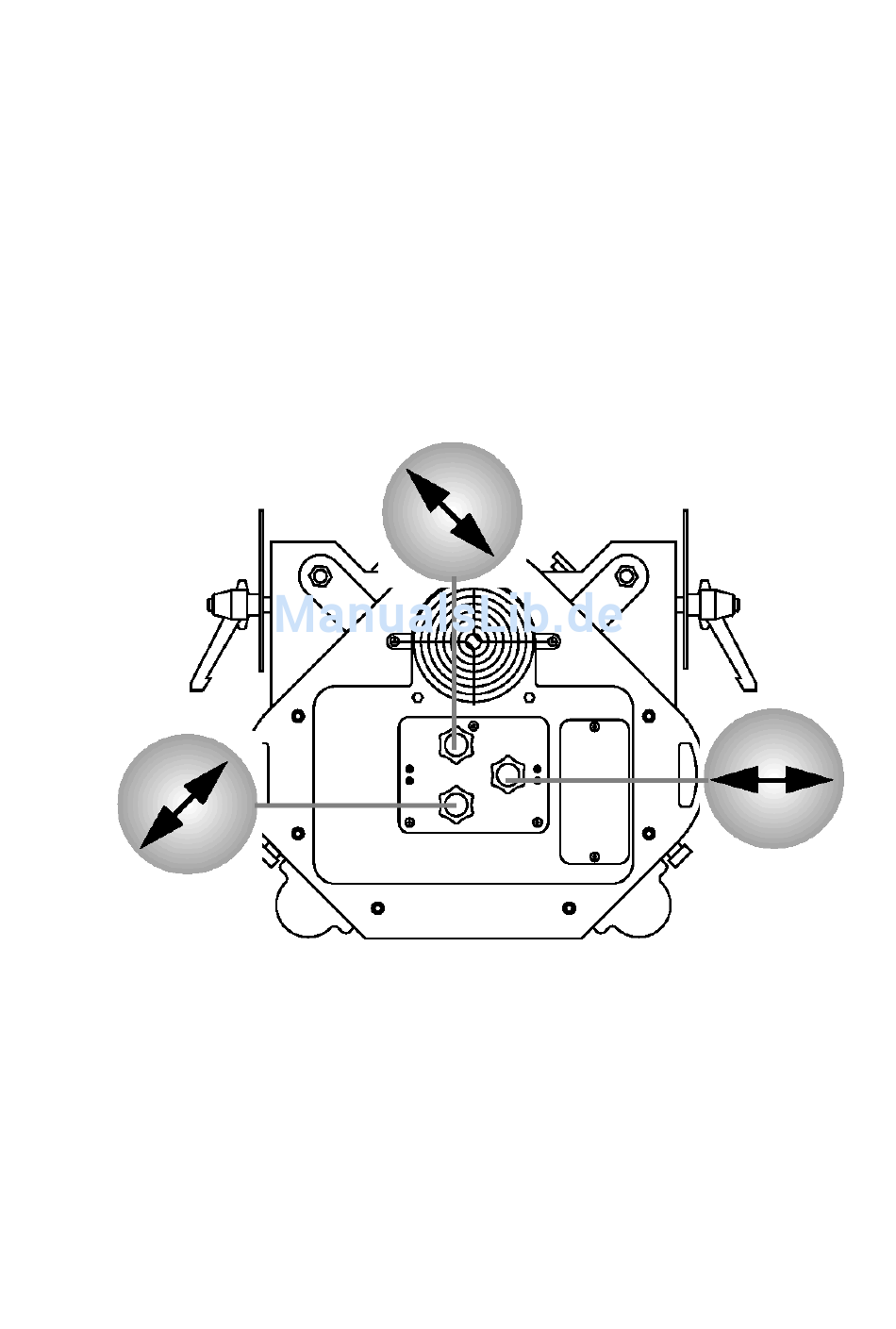

Abb.14: Justierung der Lampe
