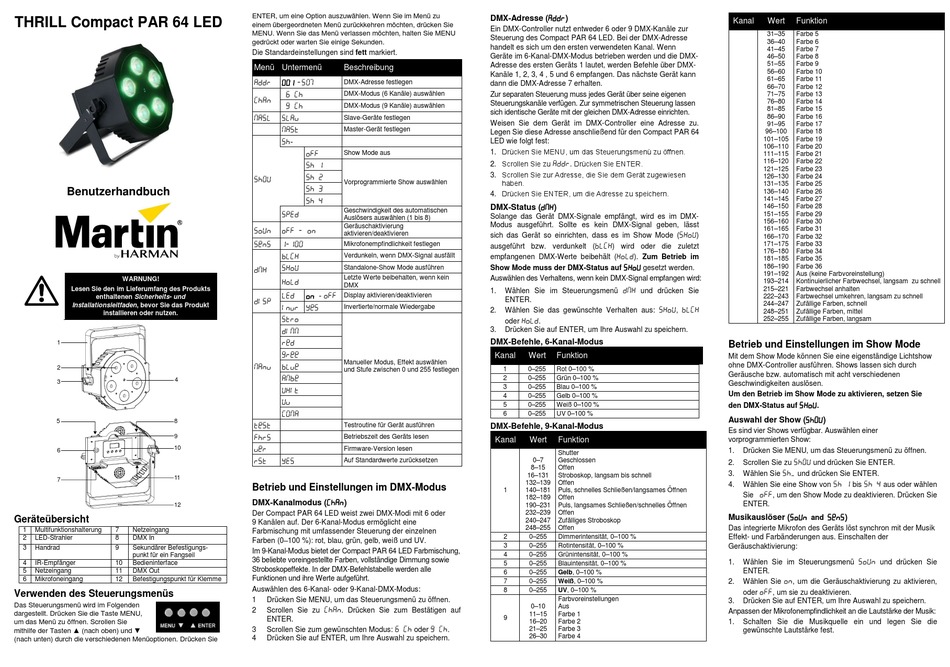

Martin THRILL Compact PAR 64 LED Benutzerhandbuch

THRILL Compact PAR 64 LED
Benutzerhandbuch
WARNUNG!
Lesen Sie den im Lieferumfang des Produkts
enthaltenen Sicherheits- und
Installationsleitfaden, bevor Sie das Produkt
installieren oder nutzen.
1
2
4
3
5 8
9
10
6
11
7
12
Geräteübersicht
1 Multifunktionshalterung 7 Netzeingang
2 LED-Strahler 8 DMX In
3 Handrad 9 Sekundärer Befestigungs-
punkt für ein Fangseil
4 IR-Empfänger 10 Bedieninterface
5 Netzeingang 11 DMX Out
6 Mikrofoneingang 12 Befestigungspunkt für Klemme
Verwenden des Steuerungsmenüs
Das Steuerungsmenü wird im Folgenden
dargestellt. Drücken Sie die Taste MENU,
um das Menü zu öffnen. Scrollen Sie
mithilfe der Tasten ▲ (nach oben) und ▼
(nach unten) durch die verschiedenen Menüoptionen. Drücken Sie
ENTER, um eine Option auszuwählen. Wenn Sie im Menü zu
einem übergeordneten Menü zurückkehren möchten, drücken Sie
MENU. Wenn Sie das Menü verlassen möchten, halten Sie MENU
gedrückt oder warten Sie einige Sekunden.
Die Standardeinstellungen sind fett markiert.
Menü Untermenü Beschreibung
  DMX-Adresse festlegen
 DMX-Modus (6 Kanäle) auswählen

 DMX-Modus (9 Kanäle) auswählen
  Slave-Geräte festlegen
 Master-Gerät festlegen
-
  Show Mode aus
 
 

Vorprogrammierte Show auswählen
 
 
Geschwindigkeit des automatischen

Auslösers auswählen (1 bis 8)
Geräuschaktivierung
 
aktivieren/deaktivieren
  Mikrofonempfindlichkeit festlegen
 Verdunkeln, wenn DMX-Signal ausfällt
Standalone-Show Mode ausführen


Letzte Werte beibehalten, wenn kein

DMX
 -  Display aktivieren/deaktivieren

  Invertierte/normale Wiedergabe




Manueller Modus, Effekt auswählen
 
und Stufe zwischen 0 und 255 festlegen




  Testroutine für Gerät ausführen
  Betriebszeit des Geräts lesen
  Firmware-Version lesen
Auf Standardwerte zurücksetzen
 
Betrieb und Einstellungen im DMX-Modus
DMX-Kanalmodus ()
Der Compact PAR 64 LED weist zwei DMX-Modi mit 6 oder
9 Kanälen auf. Der 6-Kanal-Modus ermöglicht eine
Farbmischung mit umfassender Steuerung der einzelnen
Farben (0–100 %): rot, blau, grün, gelb, weiß und UV.
Im 9-Kanal-Modus bietet der Compact PAR 64 LED Farbmischung,
36 beliebte voreingestellte Farben, vollständige Dimmung sowie
Stroboskopeffekte. In der DMX-Befehlstabelle werden alle
Funktionen und ihre Werte aufgeführt.
Auswählen des 6-Kanal- oder 9-Kanal-DMX-Modus:
1 Drücken Sie MENU, um das Steuerungsmenü zu öffnen.

2 Scrollen Sie zu . Drücken Sie zum Bestätigen auf
ENTER.
3 Scrollen Sie zum gewünschten Modus:  oder 
4 Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
DMX-Adresse ()
Ein DMX-Controller nutzt entweder 6 oder 9 DMX-Kanäle zur
Steuerung des Compact PAR 64 LED. Bei der DMX-Adresse
handelt es sich um den ersten verwendeten Kanal. Wenn
Geräte im 6-Kanal-DMX-Modus betrieben werden und die DMX-
Adresse des ersten Geräts 1 lautet, werden Befehle über DMX-
Kanäle 1, 2, 3, 4 , 5 und 6 empfangen. Das nächste Gerät kann
dann die DMX-Adresse 7 erhalten.
Zur separaten Steuerung muss jedes Gerät über seine eigenen
Steuerungskanäle verfügen. Zur symmetrischen Steuerung lassen
sich identische Geräte mit der gleichen DMX-Adresse einrichten.
Weisen Sie dem Gerät im DMX-Controller eine Adresse zu.
Legen Sie diese Adresse anschließend für den Compact PAR 64
LED wie folgt fest:
1. Drücken Sie MENU, um das Steuerungsmenü zu öffnen.
2. Scrollen Sie zu  . Drücken Sie ENTER.
3. Scrollen Sie zur Adresse, die Sie dem Gerät zugewiesen
haben.
4. Drücken Sie ENTER, um die Adresse zu speichern.
DMX-Status ()
Solange das Gerät DMX-Signale empfängt, wird es im DMX-
Modus ausgeführt. Sollte es kein DMX-Signal geben, lässt
sich das Gerät so einrichten, dass es im Show Mode (

ausgeführt bzw. verdunkelt ( ) wird oder die zuletzt

empfangenen DMX-Werte beibehält (

Show Mode muss der DMX-Status auf
Auswählen des Verhaltens, wenn kein DMX-Signal empfangen wird:

1. Wählen Sie im Steuerungsmenü
ENTER.
2. Wählen Sie das gewünschte Verhalten aus:

oder .
3. Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
DMX-Befehle, 6-Kanal-Modus
Kanal Wert Funktion
1 0–255 Rot 0–100 %
2 0–255 Grün 0–100 %
3 0–255 Blau 0–100 %
4 0–255 Gelb 0–100 %
5 0–255 Weiß 0–100 %
6 0–255 UV 0–100 %
DMX-Befehle, 9-Kanal-Modus
Kanal Wert Funktion
Shutter
0–7 Geschlossen
8–15 Offen
16–131 Stroboskop, langsam bis schnell
132–139 Offen
1 140–181 Puls, schnelles Schließen/langsames Öffnen
182–189 Offen
190–231 Puls, langsames Schließen/schnelles Öffnen
232–239 Offen
240–247 Zufälliges Stroboskop
248–255 Offen
2 0–255 Dimmerintensität, 0–100 %
3 0–255 Rotintensität, 0–100 %
4 0–255 Grünintensität, 0–100 %
5 0–255 Blauintensität, 0–100 %
6 0–255 Gelb, 0–100 %
7 0–255 Weiß, 0–100 %
8 0–255 UV, 0–100 %
Farbvoreinstellungen
0–10 Aus
11–15 Farbe 1
9
16–20 Farbe 2
. 21–25 Farbe 3
26–30 Farbe 4
Kanal Wert Funktion
31–35 Farbe 5
36–40 Farbe 6
41–45 Farbe 7
46–50 Farbe 8
51–55 Farbe 9
56–60 Farbe 10
61–65 Farbe 11
66–70 Farbe 12
71–75 Farbe 13
76–80 Farbe 14
81–85 Farbe 15
86–90 Farbe 16
91–95 Farbe 17
96–100 Farbe 18
101–105 Farbe 19
106–110 Farbe 20
111–115 Farbe 21
116–120 Farbe 22
121–125 Farbe 23
126–130 Farbe 24
131–135 Farbe 25
136–140 Farbe 26
141–145 Farbe 27
146–150 Farbe 28
151–155 Farbe 29
156–160 Farbe 30
161–165 Farbe 31

)
166–170 Farbe 32
171–175 Farbe 33
176–180 Farbe 34
). Zum Betrieb im
181–185 Farbe 35
186–190 Farbe 36
gesetzt werden.
191–192 Aus (keine Farbvoreinstellung)
193–214 Kontinuierlicher Farbwechsel, langsam zu schnell
215–221 Farbwechsel anhalten
und drücken Sie
222–243 Farbwechsel umkehren, langsam zu schnell
244–247 Zufällige Farben, schnell
 
,
248–251 Zufällige Farben, mittel
252–255 Zufällige Farben, langsam
Betrieb und Einstellungen im Show Mode
Mit dem Show Mode können Sie eine eigenständige Lichtshow
ohne DMX-Controller ausführen. Shows lassen sich durch
Geräusche bzw. automatisch mit acht verschiedenen
Geschwindigkeiten auslösen.
Um den Betrieb im Show Mode zu aktivieren, setzen Sie
den DMX-Status auf 
Auswahl der Show ()
Es sind vier Shows verfügbar. Auswählen einer
vorprogrammierten Show:
1. Drücken Sie MENU, um das Steuerungsmenü zu öffnen.
2. Scrollen Sie zu  und drücken Sie ENTER.
3. Wählen Sie  und drücken Sie ENTER.
4. Wählen Sie eine Show von

Sie , um den Show Mode zu deaktivieren. Drücken Sie
ENTER.
Musikauslöser ( and
Das integrierte Mikrofon des Geräts löst synchron mit der Musik
Effekt- und Farbänderungen aus. Einschalten der
Geräuschaktivierung:
1. Wählen Sie im Steuerungsmenü
ENTER.
2. Wählen Sie  , um die Geräuschaktivierung zu aktivieren,

oder , um sie zu deaktivieren.
3. Drücken Sie auf ENTER, um Ihre Auswahl zu speichern.
Anpassen der Mikrofonempfindlichkeit an die Lautstärke der Musik:
1. Schalten Sie die Musikquelle ein und legen Sie die
gewünschte Lautstärke fest.
.
 
bis aus oder wählen
)

und drücken Sie
