Abschnitt 6
GOBOS UND FARBFILTER
Stellen Sie sicher, daß die Einheit vom Netz getrennt ist,

Austausch der Farbfilter

Der PAL beinhaltet quadratische Farbfilter mit einer Kantenlänge von 52 mm.
Die Farbfilter sind einfach und schnell austauschbar. Mit einem optional
erhältlichen Rahmen (Art.Nr. 17320130) können auch D-Size Gobos installiert
werden.
1. Bauen Sie das Farb- / Gobomodul aus, wie auf Seite 27 erläutert wird.
2. Drehen Sie das Farbrad manuell, bis das auszutauschende Farbfilter leicht
erreichbar ist.
3. Die Filter werden durch Klammern fixiert. Lösen Sie die Klammer, indem Sie
beide Enden zusammendrücken und nehmen Sie das Filter mit der Klammer
heraus.
4. Setzen Sie das neue Filter ein und fixieren Sie es mit der Klammer.

Austausch der Gobos

Der PAL beinhaltet Standard D-Size Metallgobos oder Glasgobos mit einem
Durchmesser von 49,5 bis 50,0 mm. Die Gobos sind einfach und schnell
austauschbar. Der Bilddurchmesser kundenspezifischer Gobos sollte ca. 44 mm
betragen.
PAL 1200, PAL 1200 E, PAL 1200 FX - Bedienungshandbuch
WARNUNG !
bevor Sie eine Abdeckung entfernen.

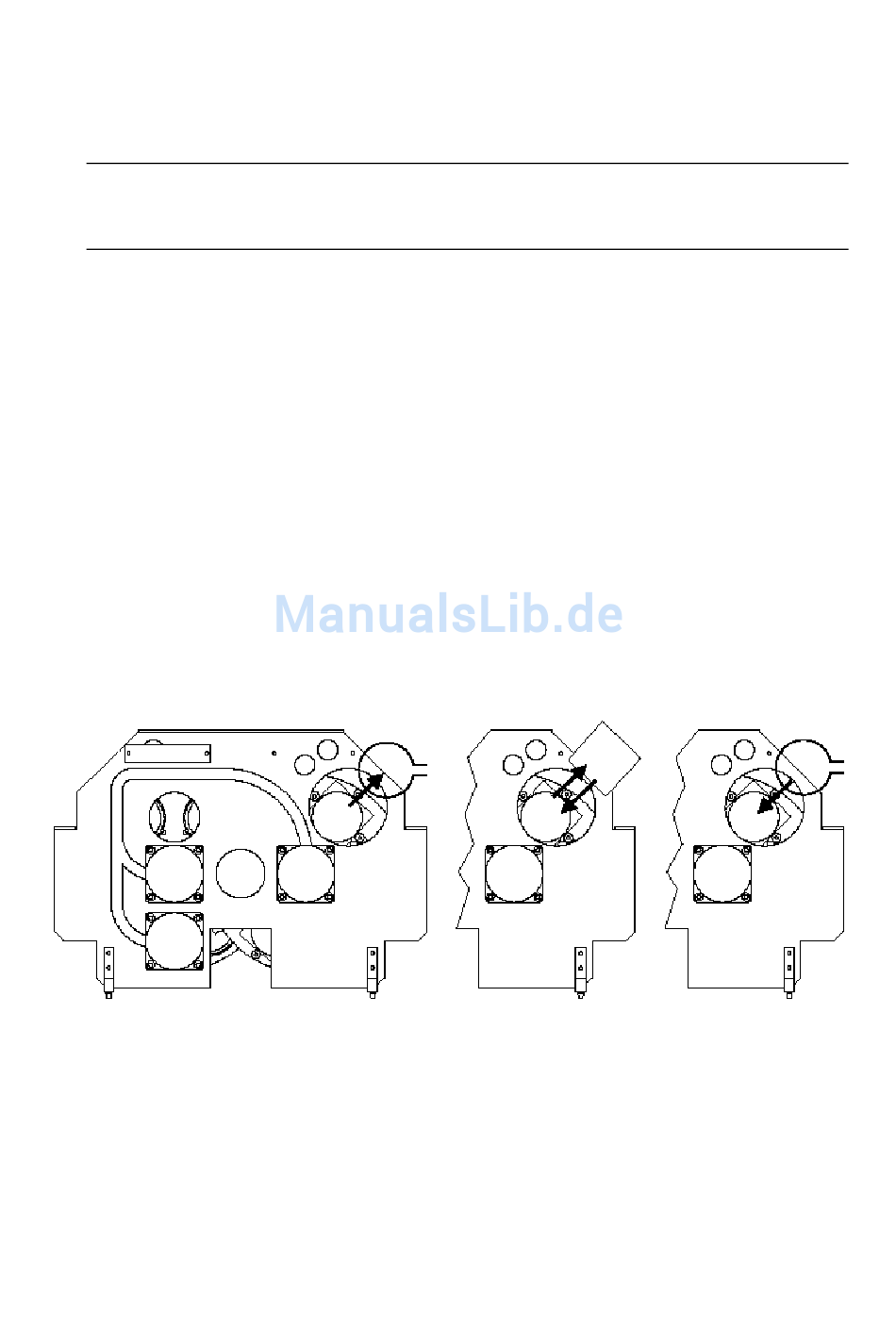

Abb.7: Austausch der Farbfilter
23
