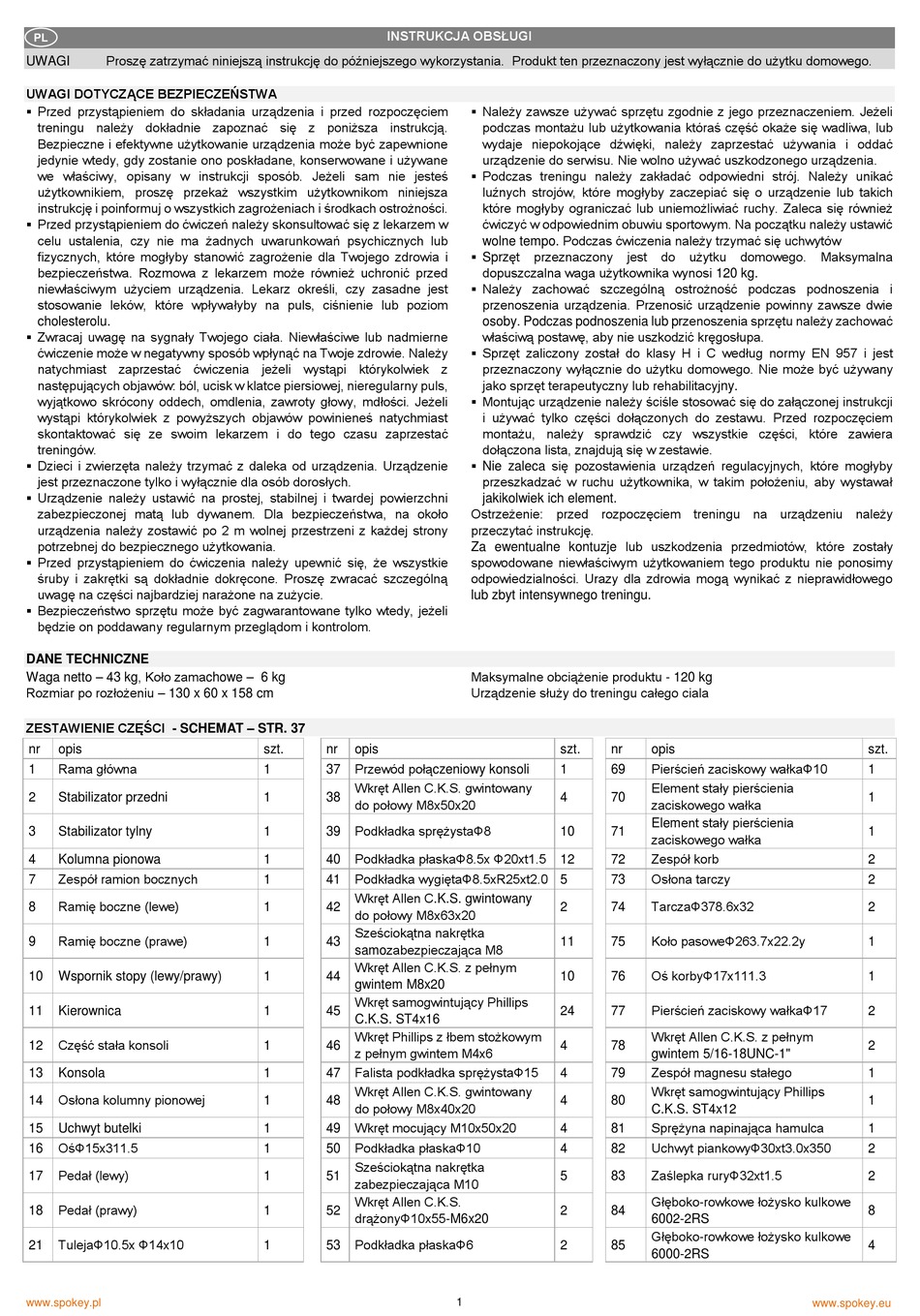

Instrukcja Obsługi; Uwagi Dotyczące Bezpieczeństwa; Dane Techniczne - Spokey Hadar Bedienungsanleitung

PL
Proszę zatrzymać niniejszą instrukcję do późniejszego wykorzystania. Produkt ten przeznaczony jest wyłącznie do użytku domowego.
UWAGI
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
 Przed przystąpieniem do składania urządzenia i przed rozpoczęciem
treningu należy dokładnie zapoznać się z poniższa instrukcją.
Bezpieczne i efektywne użytkowanie urządzenia może być zapewnione
jedynie wtedy, gdy zostanie ono poskładane, konserwowane i używane
we właściwy, opisany w instrukcji sposób. Jeżeli sam nie jesteś
użytkownikiem, proszę przekaż wszystkim użytkownikom niniejsza
instrukcję i poinformuj o wszystkich zagrożeniach i środkach ostrożności.
 Przed przystąpieniem do ćwiczeń należy skonsultować się z lekarzem w
celu ustalenia, czy nie ma żadnych uwarunkowań psychicznych lub
fizycznych, które mogłyby stanowić zagrożenie dla Twojego zdrowia i
bezpieczeństwa. Rozmowa z lekarzem może również uchronić przed
niewłaściwym użyciem urządzenia. Lekarz określi, czy zasadne jest
stosowanie leków, które wpływałyby na puls, ciśnienie lub poziom
cholesterolu.
 Zwracaj uwagę na sygnały Twojego ciała. Niewłaściwe lub nadmierne
ćwiczenie może w negatywny sposób wpłynąć na Twoje zdrowie. Należy
natychmiast zaprzestać ćwiczenia jeżeli wystąpi którykolwiek z
następujących objawów: ból, ucisk w klatce piersiowej, nieregularny puls,
wyjątkowo skrócony oddech, omdlenia, zawroty głowy, mdłości. Jeżeli
wystąpi którykolwiek z powyższych objawów powinieneś natychmiast
skontaktować się ze swoim lekarzem i do tego czasu zaprzestać
treningów.
 Dzieci i zwierzęta należy trzymać z daleka od urządzenia. Urządzenie
jest przeznaczone tylko i wyłącznie dla osób dorosłych.
 Urządzenie należy ustawić na prostej, stabilnej i twardej powierzchni
zabezpieczonej matą lub dywanem. Dla bezpieczeństwa, na około
urządzenia należy zostawić po 2 m wolnej przestrzeni z każdej strony
potrzebnej do bezpiecznego użytkowania.
 Przed przystąpieniem do ćwiczenia należy upewnić się, że wszystkie
śruby i zakrętki są dokładnie dokręcone. Proszę zwracać szczególną
uwagę na części najbardziej narażone na zużycie.
 Bezpieczeństwo sprzętu może być zagwarantowane tylko wtedy, jeżeli
będzie on poddawany regularnym przeglądom i kontrolom.

DANE TECHNICZNE

Waga netto – 43 kg, Koło zamachowe – 6 kg
Rozmiar po rozłożeniu – 130 x 60 x 158 cm
ZESTAWIENIE CZĘŚCI - SCHEMAT – STR. 37
nr opis
Rama główna
1
2 Stabilizator przedni
3 Stabilizator tylny
4 Kolumna pionowa
Zespół ramion bocznych
7
Ramię boczne (lewe)
8
Ramię boczne (prawe)
9
10 Wspornik stopy (lewy/prawy)
11 Kierownica
Część stała konsoli
12
13 Konsola
Osłona kolumny pionowej
14
15 Uchwyt butelki
OśΦ15x311.5
16
Pedał (lewy)
17
Pedał (prawy)
18
TulejaΦ10.5x Φ14x10
21
www.spokey.pl
INSTRUKCJA OBSŁUGI
szt. nr opis
Przewód połączeniowy konsoli
1 37
Wkręt Allen C.K.S. gwintowany
1 38
do połowy M8x50x20
Podkładka sprężystaΦ8
1 39
Podkładka płaskaΦ8.5x Φ20xt1.5
1 40
Podkładka wygiętaΦ8.5xR25xt2.0 5
1 41
Wkręt Allen C.K.S. gwintowany
1 42
do połowy M8x63x20
Sześciokątna nakrętka
1 43
samozabezpieczająca M8
Wkręt Allen C.K.S. z pełnym
1 44
gwintem M8x20
Wkręt samogwintujący Phillips
1 45
C.K.S. ST4x16
Wkręt Phillips z łbem stożkowym
1 46
z pełnym gwintem M4x6
Falista podkładka sprężystaΦ15
1 47
Wkręt Allen C.K.S. gwintowany
1 48
do połowy M8x40x20
Wkręt mocujący M10x50x20
1 49
Podkładka płaskaΦ10
1 50
Sześciokątna nakrętka
1 51
zabezpieczająca M10
Wkręt Allen C.K.S.
1 52
drążonyΦ10x55-M6x20
Podkładka płaskaΦ6
1 53
 Należy zawsze używać sprzętu zgodnie z jego przeznaczeniem. Jeżeli
podczas montażu lub użytkowania któraś część okaże się wadliwa, lub
wydaje niepokojące dźwięki, należy zaprzestać używania i oddać
urządzenie do serwisu. Nie wolno używać uszkodzonego urządzenia.
 Podczas treningu należy zakładać odpowiedni strój. Należy unikać
luźnych strojów, które mogłyby zaczepiać się o urządzenie lub takich
które mogłyby ograniczać lub uniemożliwiać ruchy. Zaleca się również
ćwiczyć w odpowiednim obuwiu sportowym. Na początku należy ustawić
wolne tempo. Podczas ćwiczenia należy trzymać się uchwytów
przeznaczony jest
 Sprzęt
dopuszczalna waga użytkownika wynosi 120 kg.
 Należy zachować szczególną ostrożność podczas podnoszenia i
przenoszenia urządzenia. Przenosić urządzenie powinny zawsze dwie
osoby. Podczas podnoszenia lub przenoszenia sprzętu należy zachować
właściwą postawę, aby nie uszkodzić kręgosłupa.
 Sprzęt zaliczony został do klasy H i C według normy EN 957 i jest
przeznaczony wyłącznie do użytku domowego. Nie może być używany
jako sprzęt terapeutyczny lub rehabilitacyjny.
 Montując urządzenie należy ściśle stosować się do załączonej instrukcji
i używać tylko części dołączonych do zestawu. Przed rozpoczęciem
montażu, należy sprawdzić czy wszystkie części, które zawiera
dołączona lista, znajdują się w zestawie.
 Nie zaleca się pozostawienia urządzeń regulacyjnych, które mogłyby
przeszkadzać w ruchu użytkownika, w takim położeniu, aby wystawał
jakikolwiek ich element.
Ostrzeżenie: przed rozpoczęciem treningu na urządzeniu należy
przeczytać instrukcję.
Za ewentualne kontuzje lub uszkodzenia przedmiotów, które zostały
spowodowane niewłaściwym użytkowaniem tego produktu nie ponosimy
odpowiedzialności. Urazy dla zdrowia mogą wynikać z nieprawidłowego
lub zbyt intensywnego treningu.
Maksymalne obciążenie produktu - 120 kg
Urządzenie służy do treningu całego ciala
szt. nr
1 69
4 70
10 71
12 72
73
2 74
11 75
10 76
24 77
4 78
4 79
4 80
4 81
4 82
5 83
2 84
2 85
1
do użytku domowego. Maksymalna
opis
Pierścień zaciskowy wałkaΦ10
Element stały pierścienia
zaciskowego wałka
Element stały pierścienia
zaciskowego wałka
Zespół korb
Osłona tarczy
TarczaΦ378.6x32
Koło pasoweΦ263.7x22.2y
Oś korbyΦ17x111.3
Pierścień zaciskowy wałkaΦ17
Wkręt Allen C.K.S. z pełnym
gwintem 5/16-18UNC-1"
Zespół magnesu stałego
Wkręt samogwintujący Phillips
C.K.S. ST4x12
Sprężyna napinająca hamulca
Uchwyt piankowyΦ30xt3.0x350
Zaślepka ruryΦ32xt1.5
Głęboko-rowkowe łożysko kulkowe
6002-2RS
Głęboko-rowkowe łożysko kulkowe
6000-2RS
www.spokey.eu
szt.
1
1
1
2
2
2
1
1
2
2
1
1
1
2
2
8
4
