5.8
Verschleißteilwechsel
Wenn sich die Schweißqualität verschlechtert, so liegt die Ursache in den meisten Fällen an
verschlissenen Elektroden und/oder Düsen. Um eine Beschädigung des Brenners zu vermeiden, darf das
Auswechseln der Verschleißteile nicht unnötig lange hinausgezögert werden.
Vor allen Arbeiten am Schweißbrenner muss das Schweißsystem ausgeschaltet und gegen
versehentliches Einschalten gesichert werden. Alle Gerätekomponenten müssen abgekühlt sein.
Die Gewinde der Verschleißteile sind allesamt Rechtsgewinde:
•
Teile lösen: entgegen dem Uhrzeigersinn drehen
•
Teile befestigen: im Uhrzeigersinn drehen
Alle Schraub- und oder Steckverbindungen sind werkzeuglos durchzuführen!
Beim Verschleißteilwechsel sind immer alle Einzelkomponenten auf Beschädigungen bzw. Verschleiß zu
prüfen und bei Bedarf zu wechseln. Alle Teileverbindungen bzw. Dichtflächen sind entsprechend zu
reinigen.

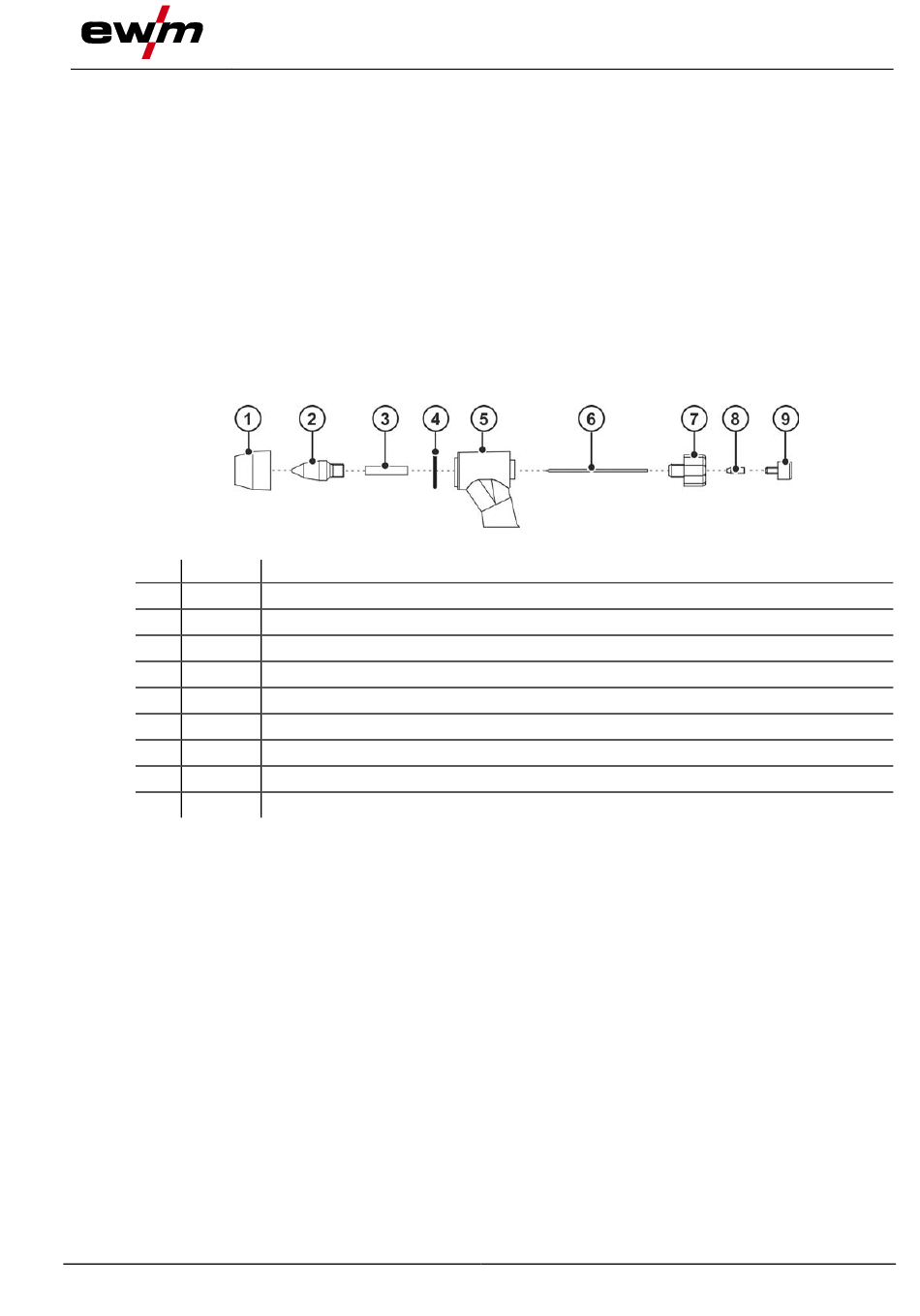

5.8.1
Demontage / Montage
Pos. Symbol
1
2
3
4
5
6
7
8
9
099-003872-EW500
27.02.2020
Beschreibung
0
Gasdüse
Plasmadüse
Zentrierstück
Gasdüsendichtring
Brennerkörper
Elektrode
Elektrodenhalter
Spannzange
Spannschraube
Aufbau und Funktion
Abbildung 5-8
Verschleißteilwechsel
19
