Aufbau und Funktion
Verschleißteilwechsel
5.8.3.2
Elektrodenabstand einstellen (Elektrodeneinstelllehre)
Die Wahl der Einstelllehre ist von der vorliegenden Ausführung der Plasmadüse/Elektrode-
Kombination abhängig (Normal oder Dental) > siehe Kapitel 9!
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
•
Gasdüse (1) aus dem Brennerkörper (6) herausschrauben.
•
Plasmadüse (2) mit Zentrierstück (3) aus dem Brennerkörper herausschrauben.
•
Spannschraube (10) herausdrehen und Elektrode (9) mit Spannzange (8) entnehmen.
•
Elektrodeneinstelllehre (4) bis zum Anschlag in den Brennerkörper einschrauben.
•
Neue bzw. eine nachgeschliffene Elektrode mit der Spitze voran durch die Spannzange einführen und
soweit nach vorne schieben, bis sie am Anschlag der Elektrodeneinstelllehre anliegt.
•
Spannschraube wieder in den Elektrodenhalter (7) einschrauben und festziehen.
•
Elektrodeneinstelllehre wieder aus dem Brennerkörper herausschrauben.
•
Gasdüsendichtring (5) aus dem Brennerkörper entnehmen und sparsam mit Schmiermittel VR 500
einreiben. Anschließend die Gasdüsendichtring wieder in den Brennerkörper einlegen.
•
Anlagefläche der Plasmadüse zum Brennerkörper hin, leicht mit Wärmeleitpaste
Zentrierstück in die Plasmadüse schieben.
•
Plasmadüse handfest in den Brennerkörper einschrauben.
•
Gasdüse handfest mit dem Brennerkörper verschrauben.
[1]
siehe Zubehör > siehe Kapitel 9
22
Beschreibung
0
Gasdüse
Plasmadüse
Zentrierstück
Elektrodeneinstelllehre
Gasdüsendichtring
Brennerkörper
Elektrodenhalter
Spannzange
Elektrode
Spannschraube

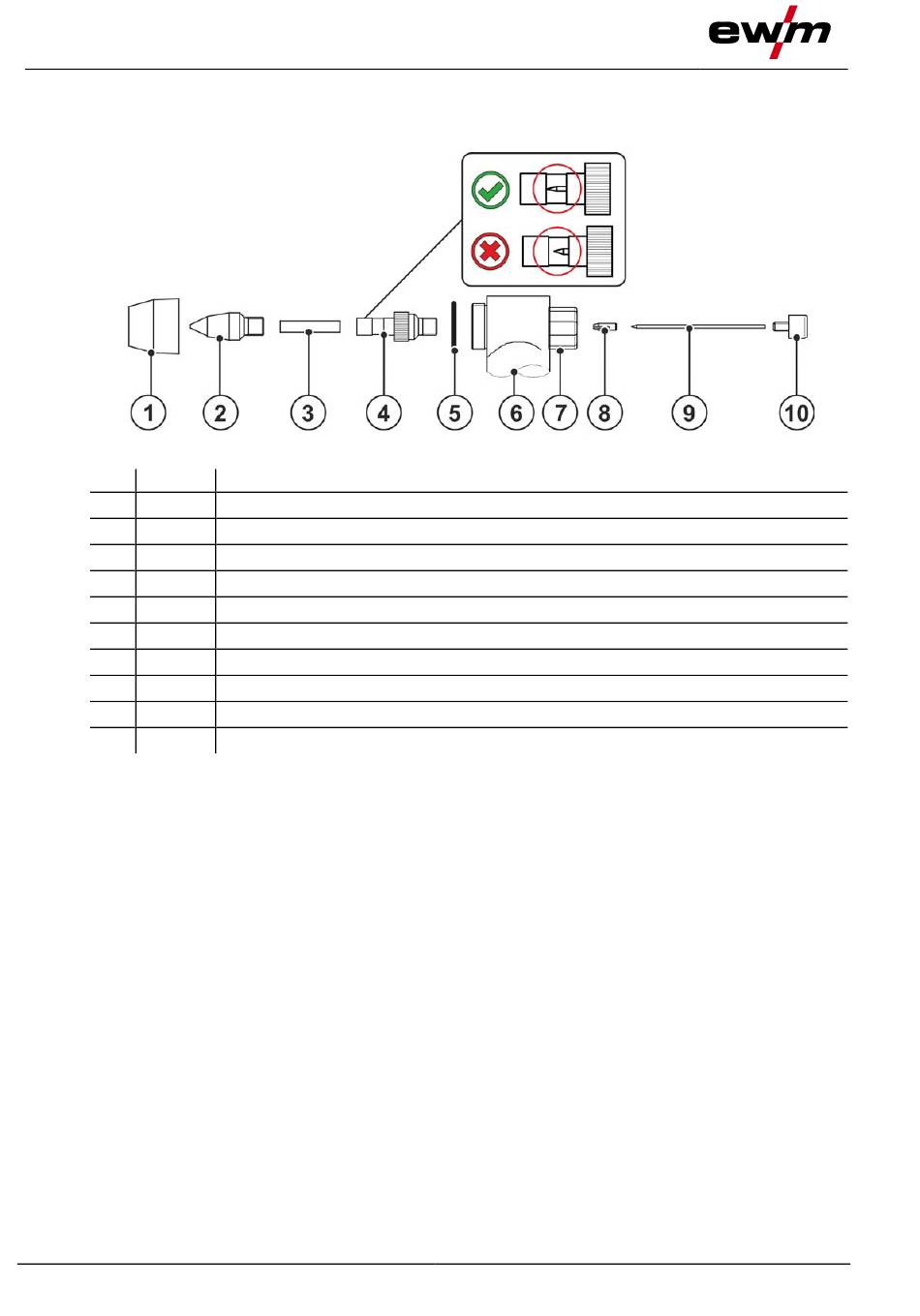

Abbildung 5-14
[1]
[1]
einreiben und das
099-003872-EW500
27.02.2020
