5.8.3.3

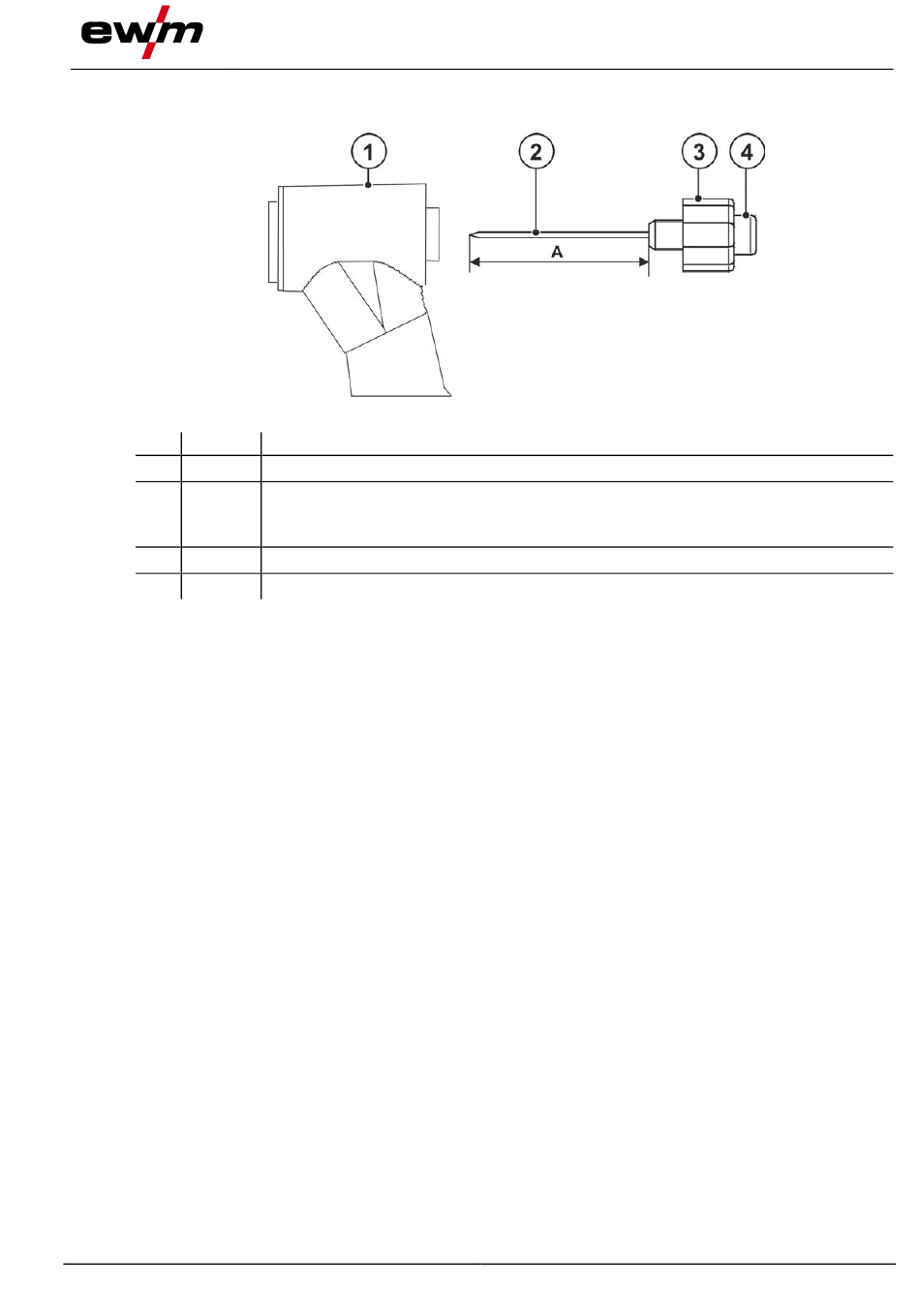

Elektrodenabstand einstellen (Messschieber)
Unterschiedliche Abstände für unterschiedliche Elektroden beachten.
Pos. Symbol
1
2
3
4
•
Elektrode (2) komplett mit Elektrodenhalter (3) aus dem Brennerkörper (1) schrauben.
•
Elektrodenabstand (A) vom Gewindeanfang des Elektrodenhalter bis zur Elektrodenspitze mit dem
Messschieber messen (Normalausführung 35,8 mm / Dental-Ausführung 40,8 mm).
•
Elektrodenabstand durch Lösen der Spannschraube (4) auf das erforderliche Maß einstellen.
•
Elektrode anschließend mit Spannschraube fixieren.
•
Elektrode komplett mit Elektrodenhalter wieder in den Brennerkörper einschrauben und handfest
anziehen.
099-003872-EW500
27.02.2020
Beschreibung
0
Brennerkörper
Elektrode
Normalausführung 35,8 mm, 1,41 inch
Dentalausführung 40,8 mm, 1,61 inch
Elektrodenhalter
Spannschraube
Aufbau und Funktion
Abbildung 5-15
Verschleißteilwechsel
23
