Überblick
Sie könnnen den Sicherheitsschalter über die Sicherheitsausgänge (OSSDs) direkt in
die Maschinensteuerung einbinden. Die OSSDs signalisieren den EIN-Zustand mit dem
Signapegel HIGH (potenzialgebunden.) Der AUS-Zustand wird mit Signalpegel LOW
signalisiert.
Nachgeschaltete Steuerelemente müssen die Ausgangssignale der Schutzeinrichtung
so auswerten, dass der Gefahr bringende Zustand der Maschine sicher beendet wird.
Je nach Sicherheitskonzept erfolgt die Signalauswertung z. B. mit Sicherheitsrelais oder
mit einer Sicherheitssteuerung.
Wichtige Hinweise
GEFAHR
Gefahr durch elektrische Spannung
Gefahr durch unerwarteten Anlauf der Maschine
Stellen Sie sicher, dass die Maschine während der elektrischen Installation in
b
spannungsfreiem Zustand ist und bleibt.
Stellen Sie sicher, dass der Gefahr bringende Zustand der Maschine während der
b
elektrischen Installation ausgeschaltet ist und bleibt.
Stellen Sie sicher, dass die Ausgänge des Sicherheitsschalters während der elek‐
b
trischen Installation keine Wirkung auf die Maschine haben.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand wird bei Nichtbeachtung möglicherweise nicht beendet.
Die beiden OSSDs immer getrennt voneinander anschließen. Die beiden OSSDs
b
dürfen nicht miteinander verbunden werden.
OSSDs so anschließen, dass die Maschinensteuerung beide Signale getrennt von‐
b
einander verarbeitet.
Getrennter Anschluss von OSSD1 und OSSD2

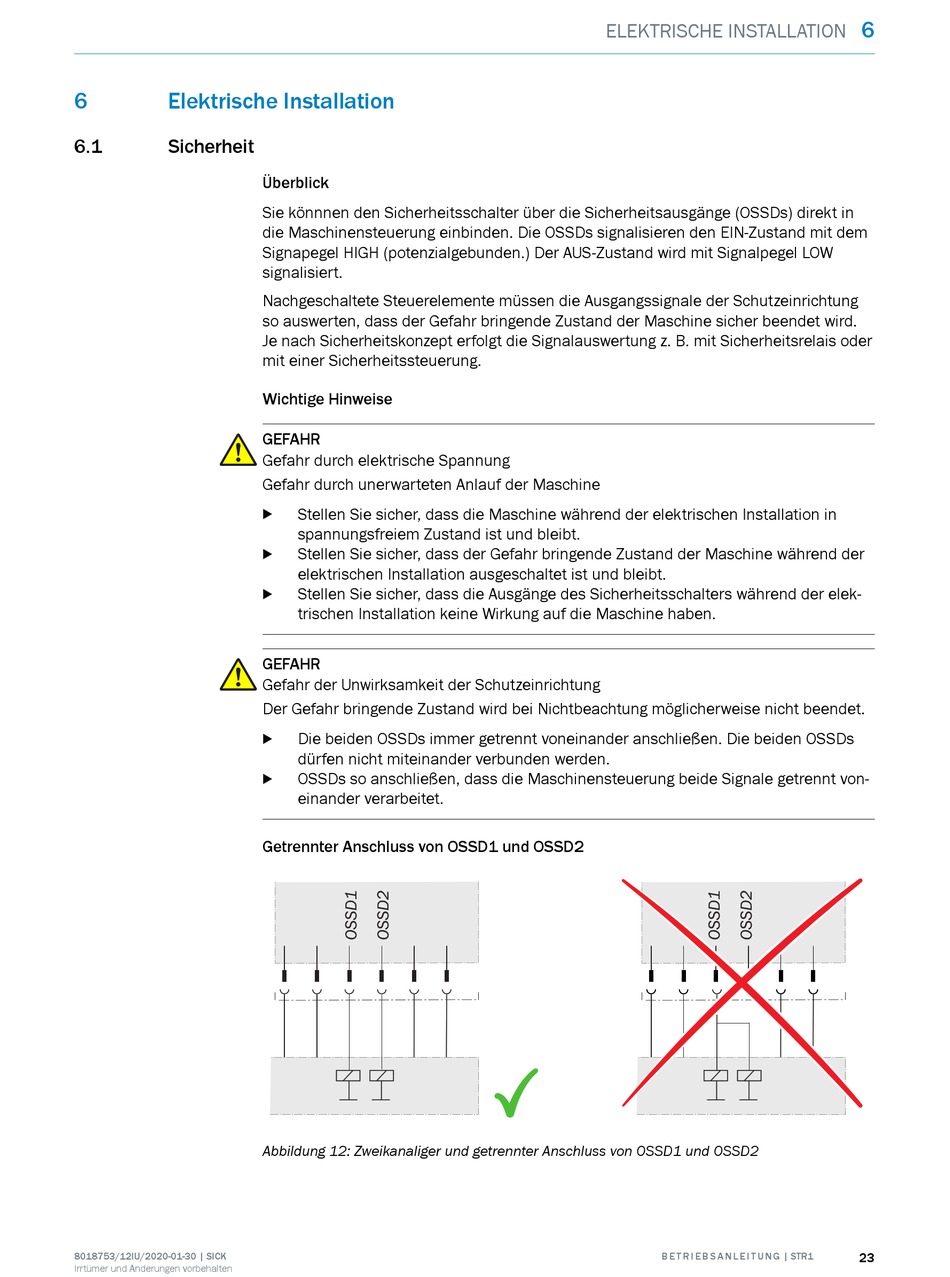

Abbildung 12: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
