B E T R I E B S A N L E I T U N G
MLP1
Sicherheitsschalter
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK MLP1

Inhaltszusammenfassung für SICK MLP1

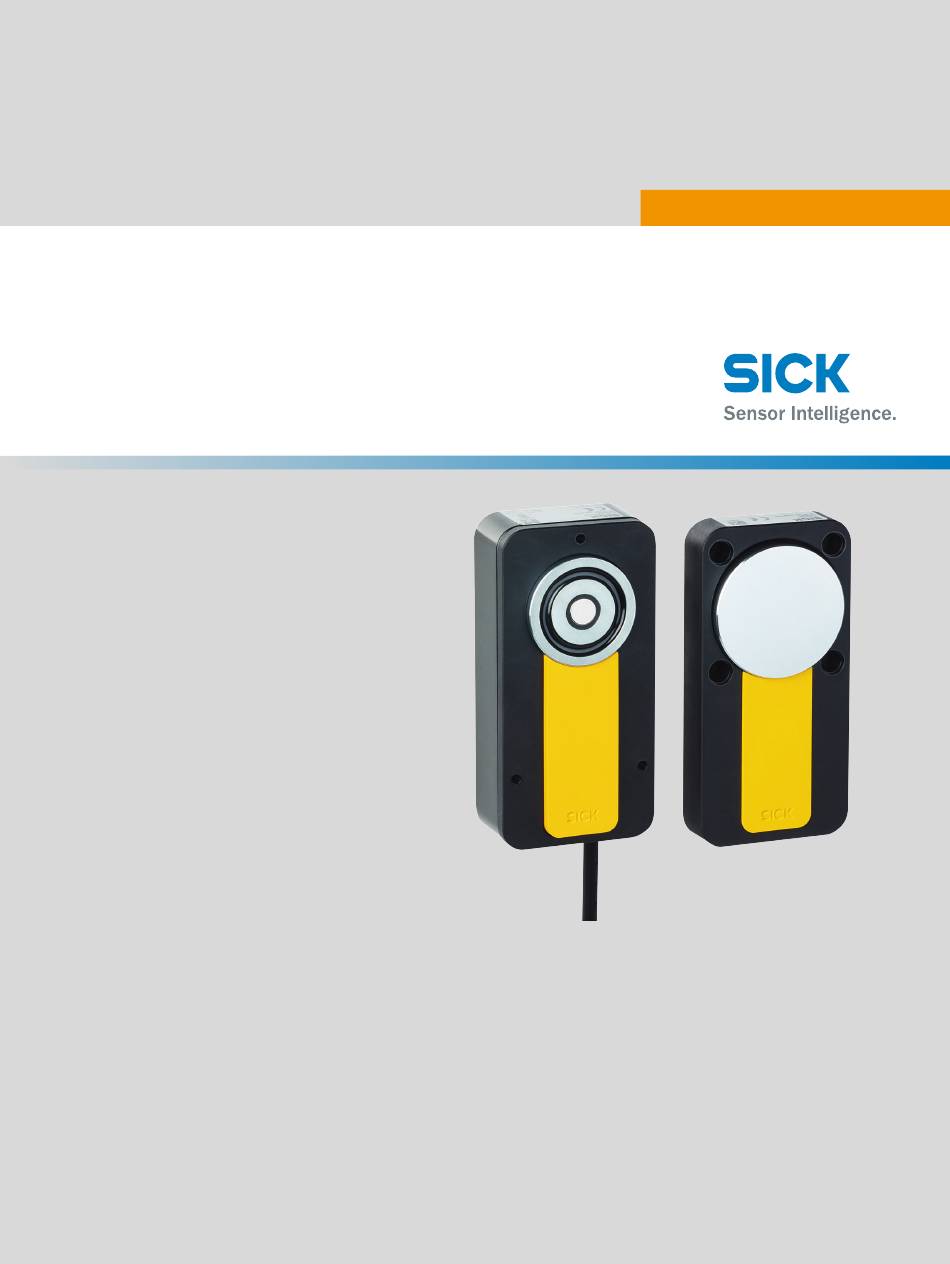

  • Seite 1 B E T R I E B S A N L E I T U N G MLP1 Sicherheitsschalter...

  • Seite 2: Hersteller

    © SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Einschalten....................Anforderungen an die Prüfung bei Inbetriebnahme und in besonde‐ ren Fällen....................Bedienung..................33 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 4 Ersatzteile................... 43 14.1 Betätiger....................Zubehör....................44 15.1 Anschlusstechnik..................Anhang....................47 16.1 Konformität mit EU-Richtlinien..............B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 5: Zu Diesem Dokument

    Leitfaden Sichere Maschinen. In sechs Schritten zur sicheren Maschine Symbole und Dokumentkonventionen In diesem Dokument werden folgende Symbole und Konventionen verwendet: 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 6 Die LED ist aus. Ö Die LED blinkt. O Die LED leuchtet konstant. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 7: Zu Ihrer Sicherheit

    Applikationen, bei denen der Gefahr bringende Zustand nicht unmittelbar beendet werden kann (Nachlaufzeit) • Radioaktivität (Ausnahme: natürliche Radioaktivität) • Vakuum oder hoher Druck 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 8: Anforderungen An Die Qualifikation Des Personals

    Maschine vertraut ist und vom Maschinenbetreiber in der Bedienung unter‐ wiesen worden ist. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 9: Produktbeschreibung

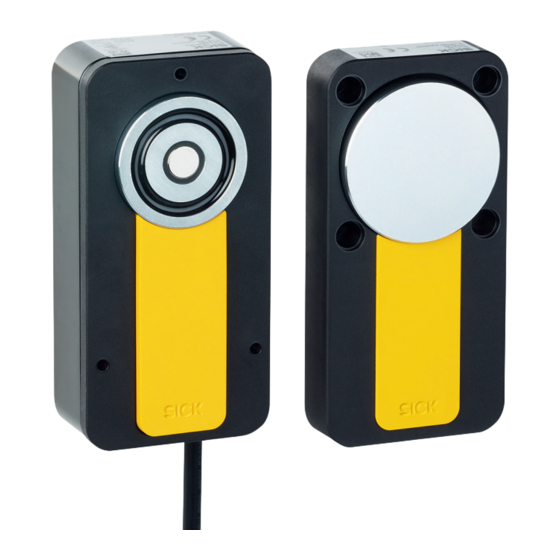

    Steckverbinder IN Steckverbinder OUT LED LOCK LED OSSD Abbildung 2: Betätiger Ankerplatte Schutzkappe Betätigerfläche 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 10: Aufbau Und Funktion

    • Querschlussüberwachung an den OSSDs • Überlastschutz an den OSSDs • Verpolungsschutz der Versorgungsspannung B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 11: Anzeigeelemente

    Wenn am Meldeausgang eine zu hohe Last angelegt wird, leuchtet die LED OSSD immer rot. Dies hat keine Auswirkung auf das tatsächliche Schaltverhalten des Sicherheitsschalters. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 12: Projektierung

    Sicherheitsschalters kann zum Verlust der Schutzfunktion führen. Sicherstellen, dass kein Umgehen durch Ersatzbetätiger stattfindet. Zugang zu Betätigern beschränken. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 13: Konstruktion

    Die Materialstärke der Montagefläche muss zwischen 1,5 mm und 3 mm betragen. Ergänzende Informationen Maßzeichnung der Aussparung für die Einbaumontage siehe Abbildung 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 14: Einbindung In Die Elektrische Steuerung

    Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens ein OSSD eines OSSD-Paars in den Zustand AUS wechselt. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK...
  • Seite 15 (EMV) für den industriellen Bereich (Funkschutzklasse A). Beim Einsatz in Wohnbe‐ reichen können Funkstörungen nicht ausgeschlossen werden. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 16: Ansteuerung Zuhaltemagnet

    Meldeausgang Schaltverhalten Meldeausgang Der Meldeausgangs schaltet äquivalent zu den Sicherheitsausgängen. Dies ist kein Sicherheitsausgang. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 17: Sichere Reihenschaltung

    Überbrücken eines einzelnen T-Verteilers (und damit eines Sicherheitsschalters) nicht möglich ist. Beide Verbindungsmethoden können beliebig kombiniert werden. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 18 Die Anzahl der Sicherheitsschalter in einer sicheren Reihenschaltung hat Einfluss auf die Reaktionszeit und die Ansprechzeit des Systems (siehe „Technische Daten“, Seite 37). B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 19: Prüfkonzept

    Prüfung des Sicherheitsschalters auf Anzeichen von Missbrauch oder Manipula‐ tion • Prüfung des Zuhaltemagneten auf Funktion 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 20: Montage

    Eine horizontale Montage des Sicherheitsschalters erhöht den Manipulationsschutz. Vorgehensweise Befestigungsschrauben (Innensechskant, 2 mm) lösen und Abdeckplatte entfer‐ nen: B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 21 Die Schrauben können wahlweise von vorne oder hinten ange‐ setzt werden: Abbildung 9: Aufbaumontage 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 22: Betätiger Montieren

    Betätiger an beweglichen Teil der Schutzeinrichtung (z. B. Tür) mit 4 x M4-Schrau‐ ben montieren. Anzugsdrehmoment: 1 Nm. Nach Möglichkeit Einwegschrauben verwenden. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 23 Abbildung 11: Maximaler Winkel zwischen Sensor und Betätiger Bohrungen des Betätigers mit Schutzkappen verschließen. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 24: Elektrische Installation

    Getrennter Anschluss von OSSD1 und OSSD2 Abbildung 12: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2 B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 25: Hinweise Zu Culus

    Ausgang OSSD 2 Grau Magnet Magnetansteuerung 24 V DC Gilt für die als Zubehör empfohlenen Verlängerungsleitungen. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 26: Geräteanschluss (2 X M12, 5-Polig)

    Tabelle 9: Pinbelegung Geräteanschluss (Stecker, M12, 8-polig, A-kodiert) Aderfarbe Bezeichnung Beschreibung Weiß Meldeausgang (nicht sicher) B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 27: Anschluss Einer Sicheren Reihenschaltung

    Sichere Auswerteeinheit Anschlussleitung M12, 5-polig Verbindungsleitung M12, 5-polig Endstecker Sicherheitsschalter MLP1 (2 × M12, 5-polig) 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 28 Überbrücken eines einzelnen T-Verteilers (und damit eines Sicherheitsschalters) nicht möglich ist. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 29 Anschluss von anderen Sicherheitsschaltern Abbildung 15: Sichere Reihenschaltung mehrerer Sicherheitsschalter Sichere Auswerteeinheit Anschlussleitung M12, 5-polig 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 30 Beliebiges Kombinieren der Anschlussmethoden Die verschiedenen Anschlussmethoden können innerhalb einer sicheren Reihenschal‐ tung beliebig kombiniert werden. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 In +24 V DC Spannungsversorgung Zuhalte‐ magnet Gilt für die als Zubehör empfohlenen Verlängerungsleitungen. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 32: Inbetriebnahme

    Verantwortung des Maschinenbetreibers und muss von dafür qualifi‐ ziertem Fachpersonal durchgeführt werden. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 33: Bedienung

    Maschine anlaufen kann, obwohl die Tür noch nicht vollständig geschlossen ist und nicht zugehalten wird. Tür immer vollständig schließen. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 34: Störungsbehebung

    Störung hat, dann schalten die OSSDs aller Sicherheitsschalter zwischen der sicheren Auswerteeinheit und dem betroffenen Sicherheitsschalter in den AUS-Zustand. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK...

  • Seite 35: Instandhaltung

    äußeren Einflüssen (z. B. Beschädigungen oder Manipulation) aufzudecken. Prüfungen entsprechend den Vorgaben des Herstellers und des Betreibers der Maschine durchführen. 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 36: Außerbetriebnahme

    Ergänzende Informationen SICK unterstützt Sie auf Anfrage bei der Entsorgung dieser Geräte. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 37: Technische Daten

    Tabelle 15: Schnitstellen Variante mit 2 × M12-Steckverbinder, 5-polig Schnittstellen Variante mit 2 × M12-Steckverbinder, 5-polig Systemanschluss 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 38 ≤ 300 mA Schutzklasse III (EN 61140/IEC 61140) Ansprechzeit ≤ 50 ms Freigabezeit ≤ 100 ms B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 39 DC 0 V ... DC 2 V Schaltstrom (OSSDs) EIN-Zustand ≤ 100 mA AUS-Zustand < 500 µA 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 40: Maßzeichnungen

    Sicherheitsschalter“, Seite 20 12.2 Maßzeichnungen Sensor Abbildung 17: Maßzeichnung MLP1 Sensor mit 2 × M12-Stecker B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 41 Maßzeichnung für Einbaumontage 14,4 16,3 83,5 4 x Ø 5 Abbildung 20: Maßzeichnung für Einbaumontage 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 42: Bestelldaten

    Leitung mit Stecker M12, 5-polig MLP1-SMMA0AC 1077943 Leitung mit Stecker M12, 8-polig MLP1-SMMF0AC 1080321 B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 43: Ersatzteile

    Ersatzteile 14.1 Betätiger Tabelle 23: Bestelldaten Betätiger Artikel Typenschlüssel Artikelnummer Betätiger MLP1 MLP1-XA 2092167 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...

  • Seite 44: Zubehör

    Dose, gerade, 10 m Leitung, Stecker gerade YF2A18-100UA5M2A18 2096035 Verteiler Betriebsumgebungstemperatur: bis −30 °C bei fixierter Verlegung. B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 45 Tabelle 30: Bestelldaten Knoten für Spannungsversorgung Artikel Typenschlüssel Artikelnummer Knoten für Spannungsversorgung MLP1-XXN 1078202 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 46 ZUBEHÖR Abbildung 23: Schaltbild: Knoten für Spannungsversorgung B E T R I E B S A N L E I T U N G | MLP1 8020168/12IV/2019-11-14 | SICK Irrtümer und Änderungen vorbehalten...

  • Seite 47: Anhang

    Sie auf www.sick.com im Suchfeld die Artikelnummer eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „Ident. no.“). 8020168/12IV/2019-11-14 | SICK B E T R I E B S A N L E I T U N G | MLP1 Irrtümer und Änderungen vorbehalten...
  • Seite 48 E-Mail office@sick.com.gr E-Mail info@sick.ru Vietnam Hong Kong Singapore Phone +65 6744 3732 Phone +852 2153 6300 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail ghk@sick.com.hk E-Mail sales.gsg@sick.com Detailed addresses and further locations at www.sick.com SICK AG | Waldkirch | Germany | www.sick.com...
