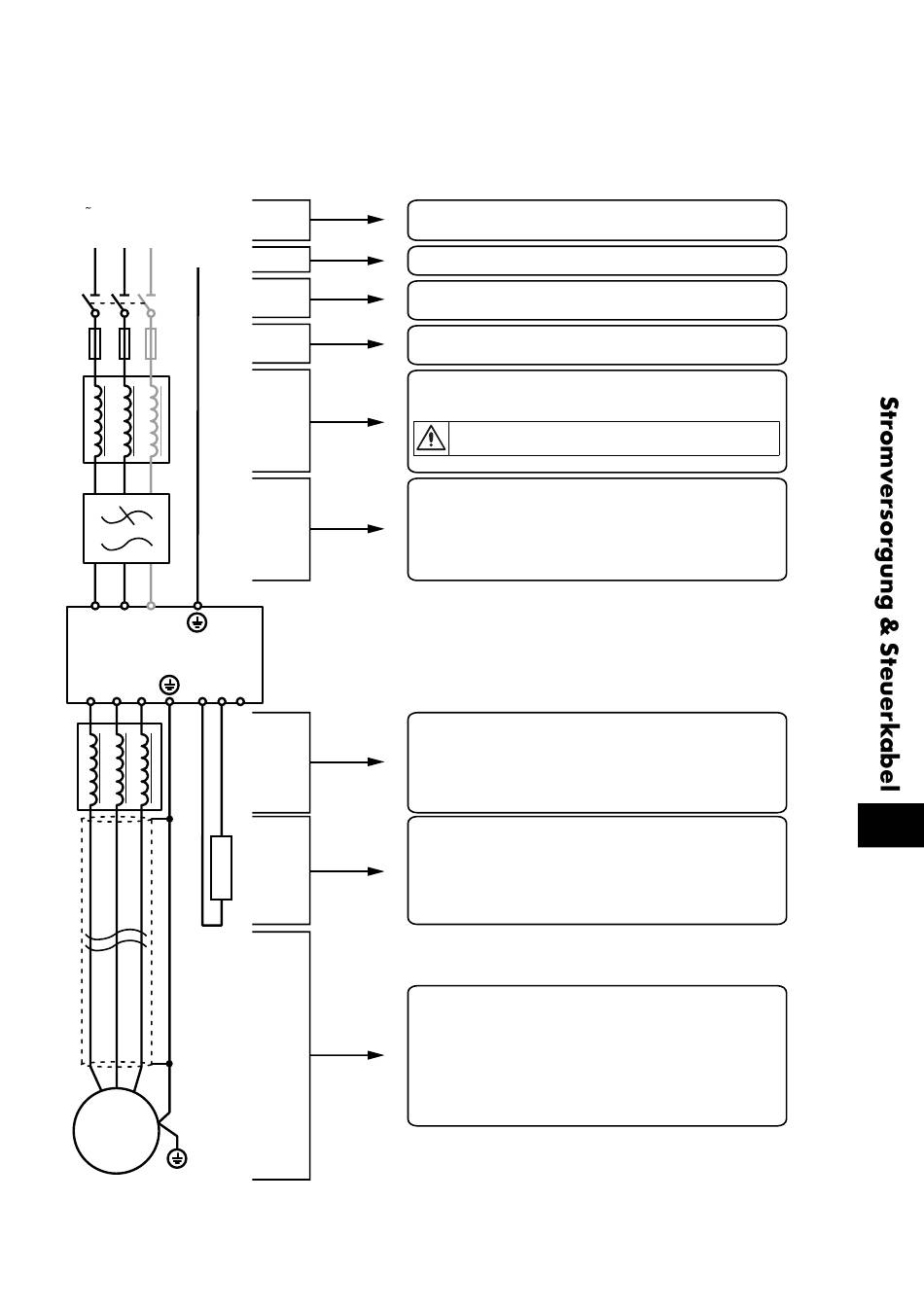

4.2. Anschlussplan
All power terminal locations are marked directly on the product. DC+/BR/DC- terminals are not available
on Size 1 models.

4.2.1. IP66 (Nema 4X) Non-Switched Einheiten

Netzanschluss (1- oder 3-phasig)
L1/L L2/N L3
PE
L1/L L2/N L3
ODE -3 IP66 (NEMA 4X) Nicht-geschaltet
DC DC
U V W + BR -
VI
UI
WI
M
PE
www.invertekdrives.com
Stromversorgungsanschlüsse
Weitere Informationen finden Sie in Abschnitt 4.4. auf Seite 13
Schutzleiteranschluss (PE)
Weitere Informationen finden Sie in Abschnitt 4.3. auf Seite 13
Stellen Sie sicher, dass mindestens 30 Sekunden
vergangen sind zwischen jedem Einschalten!
Sicherungen/Leistungsschalter
Weitere Informationen finden Sie in Abschnitt 4.4.2. auf Seite 13
Externe Netzdrossel (optional)
Weitere Informationen finden Sie in Abschnitt 4.4.3. auf Seite 14
Darf mit Modellen der Baugröße 4 nicht verwendet werden!
Externer EMV-Filter (optional)
Weitere Informationen finden Sie in Abschnitt 4. 1 2. auf Seite 18
Externer Ausgangsfilter (optional)
 Ausgangsdrossel (Lastdrossel)
 du/dt-Filter
 Sinusfilter
Bremswiderstand mit thermischem Überlastschutz
Weitere Informationen finden Sie in Abschnitt 4.8. auf Seite 15
Abgeschirmtes Motorkabel mit PE-Anschluss
Weitere Informationen finden Sie in Abschnitt 4.6. auf Seite 14
Version 1.20 | Optidrive ODE-3 IP66 für den Außenbereich Benutzerhandbuch | 11
Schalten / Trennen
4
