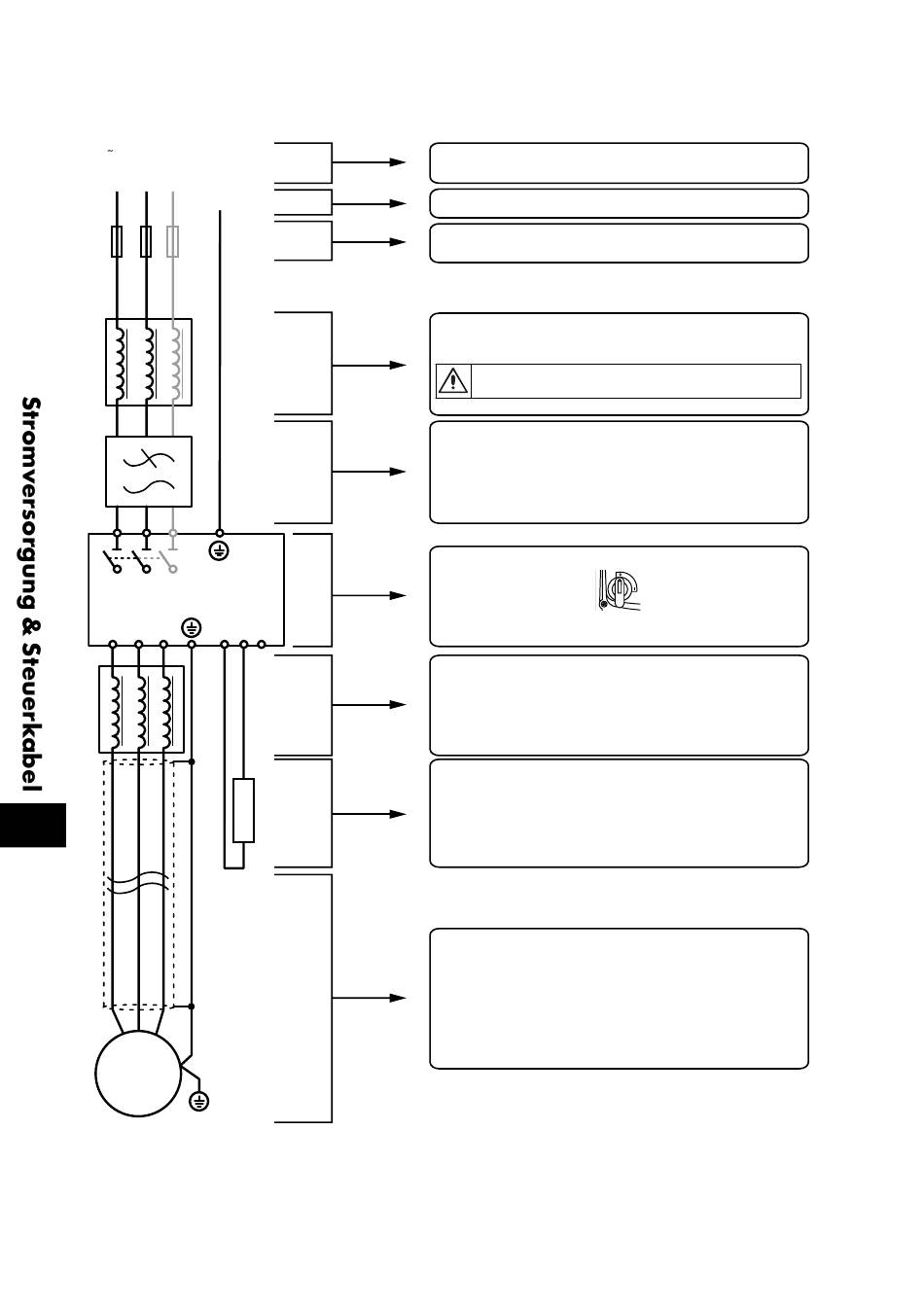

4.2.2. Electrical Power Connections – IP66 (NEMA 4X) Switched Models
Netzanschluss (1- oder 3-phasig)
L1/L L2/N L3
L1/L L2/N L3
ODE -3 IP66 (NEMA 4X) Geschaltet
U V W
4
VI
UI
WI
M
PE
12 | Optidrive ODE-3 IP66 für den Außenbereich Benutzerhandbuche | Version 1.20
PE
DC DC
BR
+ -
Stromversorgungsanschlüsse
Weitere Informationen finden Sie in Abschnitt 4.4. auf Seite 13
Schutzleiteranschluss (PE)
Weitere Informationen finden Sie in Abschnitt 4.3. auf Seite 13
Sicherungen/Leistungsschalter
Weitere Informationen finden Sie in Abschnitt 4.4.2. auf Seite 13
Externe Netzdrossel (optional)
Weitere Informationen finden Sie in Abschnitt 4.4.3. auf Seite 14
Darf mit Modellen der Baugröße 4 nicht verwendet werden!
Externer EMV-Filter (optional)
Weitere Informationen finden Sie in Abschnitt 4. 1 2. auf Seite 18
Integrierter Netztrennschalter
Stellen Sie sicher, dass mindestens 30 Sekunden zwischen
den einzelnen Einschaltungen liegen!
Externer Ausgangsfilter (optional)
 Ausgangsdrossel (Lastdrossel)
 du/dt-Filter
 Sinusfilter
Bremswiderstand mit thermischem Überlastschutz
Weitere Informationen finden Sie in Abschnitt 4.8. auf Seite 15
Abgeschirmtes Motorkabel mit PE-Anschluss
Weitere Informationen finden Sie in Abschnitt 4.6. auf Seite 14
