Invertek Drives OPTIDRIVE E3 Bedienungsanleitung Seite 19

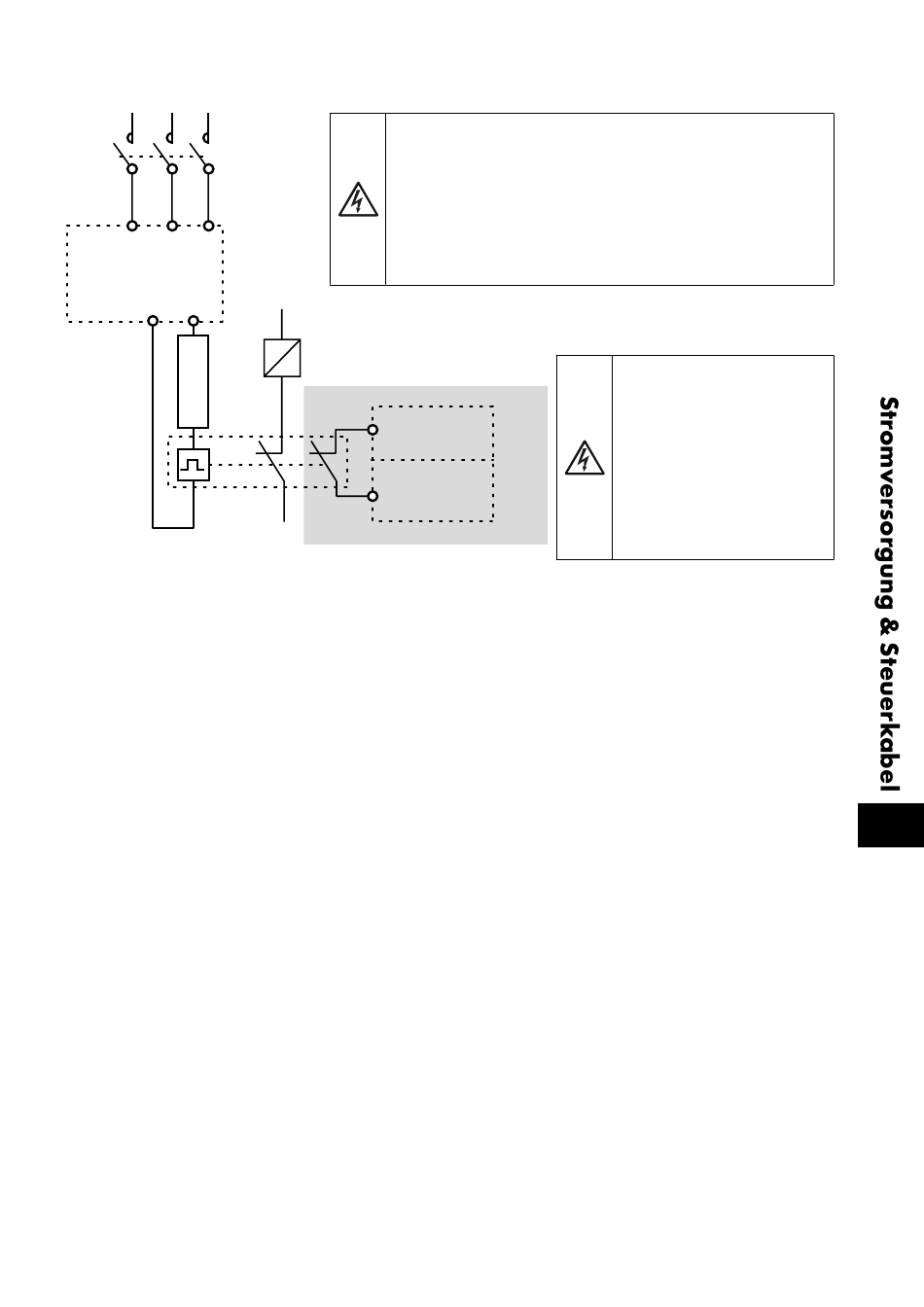

Dynamischer Bremstransistor mit thermischem Überlastschutz
K1
ODE-3
L1/L L2/N L3
DC+ BR
Thermischer Überlast-/Bremswiderstand mit internem Übertemperaturschalter
www.invertekdrives.com
Es wird dringend empfohlen, den Umrichter mit einem Hauptschütz
auszustatten und einen zusätzlichen thermischen Überlastschutz für den
Bremswiderstand vorzusehen und zu verwenden.
Das Schütz sollte so verdrahtet sein, dass es bei Überhitzung des
Widerstandes öffnet, da der Umrichter sonst die Hauptzufuhr nicht
unterbrechen kann, wenn der Bremschopper in einer fehlerhaften Situation
geschlossen (kurzgeschlossen) bleibt.
Es wird auch empfohlen, den thermischen Überlastschutz als externe
Auslösung an einen Digitaleingang des Umrichters anzuschließen.
K1 - Hauptschütz
ODE-3
+ 24 VDC
Dlx
Optional wiring
Version 1.20 | Optidrive ODE-3 IP66 für den Außenbereich Benutzerhandbuch | 19
Der Spannungspegel an diesen
Klemmen kann 800 V DC
überschreiten.
Auch nach dem Trennen von der
Hauptversorgung kann der Umrichter
noch unter Spannung stehen.
Warten Sie deshalb 5 Minuten
nach dem Abschalten, bis die Einheit
vollständig entladen ist und nehmen
Sie erst dann Anschlüsse an diesen
Klemmen vor.
4
