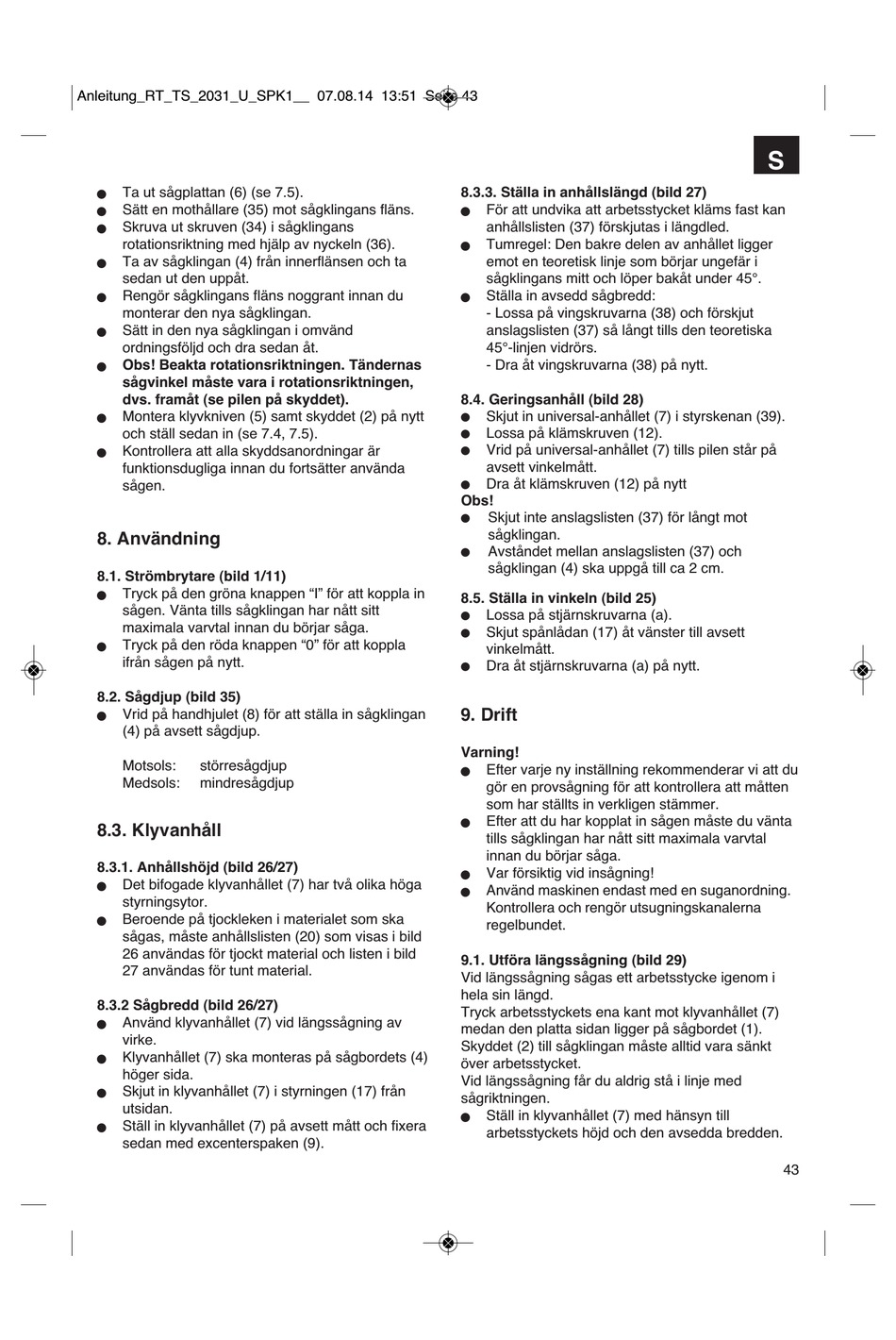

Ta ut sågplattan (6) (se 7.5).
n
Sätt en mothållare (35) mot sågklingans fläns.
n
Skruva ut skruven (34) i sågklingans
n
rotationsriktning med hjälp av nyckeln (36).
Ta av sågklingan (4) från innerflänsen och ta
n
sedan ut den uppåt.
Rengör sågklingans fläns noggrant innan du
n
monterar den nya sågklingan.
Sätt in den nya sågklingan i omvänd
n
ordningsföljd och dra sedan åt.
Obs! Beakta rotationsriktningen. Tändernas
n
sågvinkel måste vara i rotationsriktningen,
dvs. framåt (se pilen på skyddet).
Montera klyvkniven (5) samt skyddet (2) på nytt
n
och ställ sedan in (se 7.4, 7.5).
Kontrollera att alla skyddsanordningar är
n
funktionsdugliga innan du fortsätter använda
sågen.
8. Användning
8.1. Strömbrytare (bild 1/11)
Tryck på den gröna knappen "I" för att koppla in
n
sågen. Vänta tills sågklingan har nått sitt
maximala varvtal innan du börjar såga.
Tryck på den röda knappen "0" för att koppla
n
ifrån sågen på nytt.
8.2. Sågdjup (bild 35)
Vrid på handhjulet (8) för att ställa in sågklingan
n
(4) på avsett sågdjup.
Motsols: störresågdjup
Medsols: mindresågdjup
8.3. Klyvanhåll
8.3.1. Anhållshöjd (bild 26/27)
Det bifogade klyvanhållet (7) har två olika höga
n
styrningsytor.
Beroende på tjockleken i materialet som ska
n
sågas, måste anhållslisten (20) som visas i bild
26 användas för tjockt material och listen i bild
27 användas för tunt material.
8.3.2 Sågbredd (bild 26/27)
Använd klyvanhållet (7) vid längssågning av
n
virke.
Klyvanhållet (7) ska monteras på sågbordets (4)
n
höger sida.
Skjut in klyvanhållet (7) i styrningen (17) från
n
utsidan.
Ställ in klyvanhållet (7) på avsett mått och fixera
n
sedan med excenterspaken (9).
8.3.3. Ställa in anhållslängd (bild 27)
För att undvika att arbetsstycket kläms fast kan
n
anhållslisten (37) förskjutas i längdled.
Tumregel: Den bakre delen av anhållet ligger
n
emot en teoretisk linje som börjar ungefär i
sågklingans mitt och löper bakåt under 45°.
Ställa in avsedd sågbredd:
n
- Lossa på vingskruvarna (38) och förskjut
anslagslisten (37) så långt tills den teoretiska
45°-linjen vidrörs.
- Dra åt vingskruvarna (38) på nytt.
8.4. Geringsanhåll (bild 28)
Skjut in universal-anhållet (7) i styrskenan (39).
Lossa på klämskruven (12).
Vrid på universal-anhållet (7) tills pilen står på
avsett vinkelmått.
Dra åt klämskruven (12) på nytt
Obs!
Skjut inte anslagslisten (37) för långt mot
sågklingan.
Avståndet mellan anslagslisten (37) och
sågklingan (4) ska uppgå till ca 2 cm.
8.5. Ställa in vinkeln (bild 25)
Lossa på stjärnskruvarna (a).
Skjut spånlådan (17) åt vänster till avsett
vinkelmått.
Dra åt stjärnskruvarna (a) på nytt.
9. Drift
Varning!
Efter varje ny inställning rekommenderar vi att du
n
gör en provsågning för att kontrollera att måtten
som har ställts in verkligen stämmer.
Efter att du har kopplat in sågen måste du vänta
n
tills sågklingan har nått sitt maximala varvtal
innan du börjar såga.
Var försiktig vid insågning!
n
Använd maskinen endast med en suganordning.
n
Kontrollera och rengör utsugningskanalerna
regelbundet.
9.1. Utföra längssågning (bild 29)
Vid längssågning sågas ett arbetsstycke igenom i
hela sin längd.
Tryck arbetsstyckets ena kant mot klyvanhållet (7)
medan den platta sidan ligger på sågbordet (1).
Skyddet (2) till sågklingan måste alltid vara sänkt
över arbetsstycket.
Vid längssågning får du aldrig stå i linje med
sågriktningen.
Ställ in klyvanhållet (7) med hänsyn till
n
arbetsstyckets höjd och den avsedda bredden.
