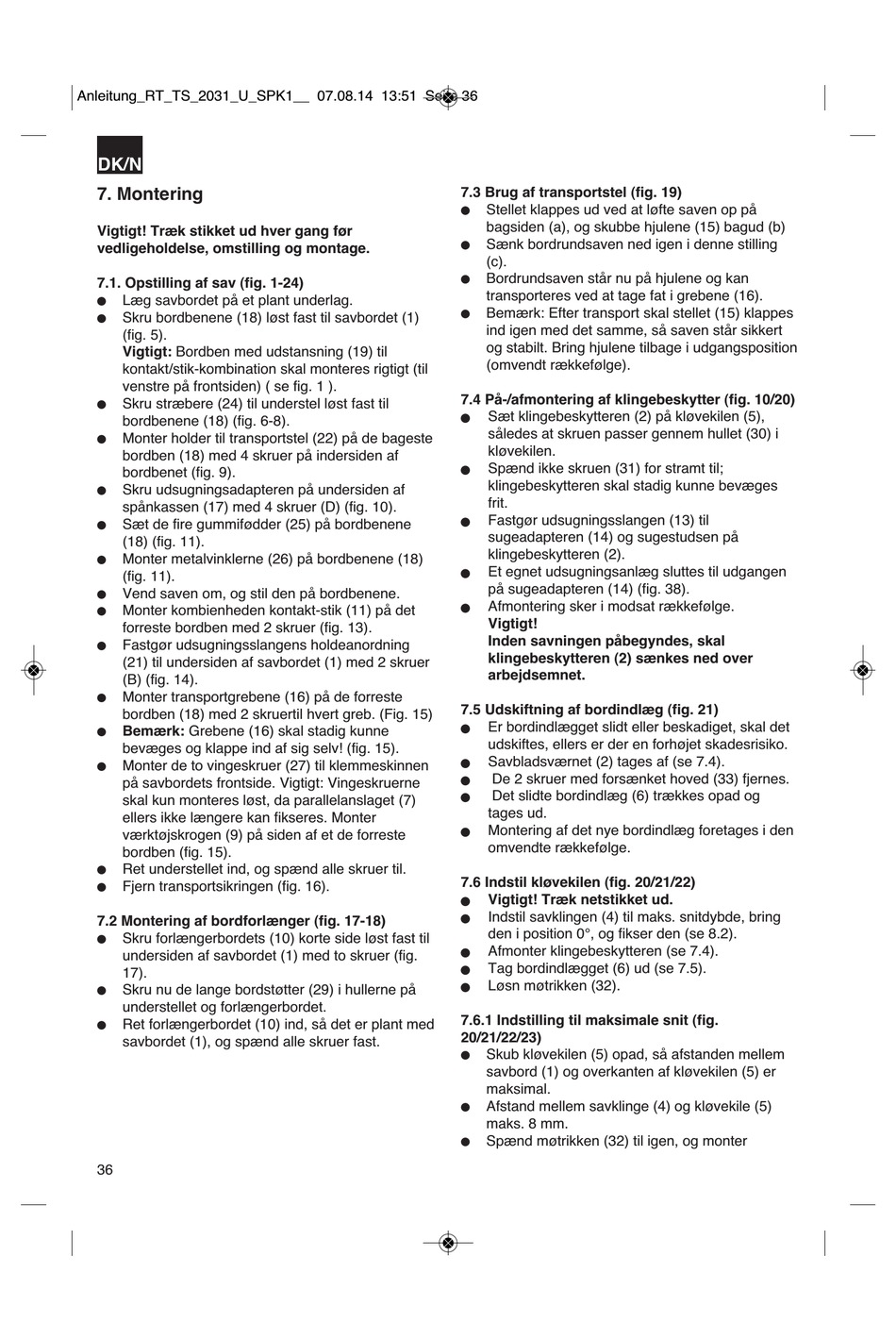

DK/N
7. Montering
Vigtigt! Træk stikket ud hver gang før
vedligeholdelse, omstilling og montage.
7.1. Opstilling af sav (fig. 1-24)
Læg savbordet på et plant underlag.
Skru bordbenene (18) løst fast til savbordet (1)
(fig. 5).
Vigtigt: Bordben med udstansning (19) til
kontakt/stik-kombination skal monteres rigtigt (til
venstre på frontsiden) ( se fig. 1 ).
Skru stræbere (24) til understel løst fast til
bordbenene (18) (fig. 6-8).
Monter holder til transportstel (22) på de bageste
bordben (18) med 4 skruer på indersiden af
bordbenet (fig. 9).
Skru udsugningsadapteren på undersiden af
spånkassen (17) med 4 skruer (D) (fig. 10).
Sæt de fire gummifødder (25) på bordbenene
(18) (fig. 11).
Monter metalvinklerne (26) på bordbenene (18)
(fig. 11).
Vend saven om, og stil den på bordbenene.
Monter kombienheden kontakt-stik (11) på det
forreste bordben med 2 skruer (fig. 13).
Fastgør udsugningsslangens holdeanordning
(21) til undersiden af savbordet (1) med 2 skruer
(B) (fig. 14).
Monter transportgrebene (16) på de forreste
bordben (18) med 2 skruertil hvert greb. (Fig. 15)
Bemærk: Grebene (16) skal stadig kunne
bevæges og klappe ind af sig selv! (fig. 15).
Monter de to vingeskruer (27) til klemmeskinnen
på savbordets frontside. Vigtigt: Vingeskruerne
skal kun monteres løst, da parallelanslaget (7)
ellers ikke længere kan fikseres. Monter
værktøjskrogen (9) på siden af et de forreste
bordben (fig. 15).
Ret understellet ind, og spænd alle skruer til.
Fjern transportsikringen (fig. 16).
7.2 Montering af bordforlænger (fig. 17-18)
Skru forlængerbordets (10) korte side løst fast til
undersiden af savbordet (1) med to skruer (fig.
17).
Skru nu de lange bordstøtter (29) i hullerne på
understellet og forlængerbordet.
Ret forlængerbordet (10) ind, så det er plant med
savbordet (1), og spænd alle skruer fast.
36
7.3 Brug af transportstel (fig. 19)
Stellet klappes ud ved at løfte saven op på
bagsiden (a), og skubbe hjulene (15) bagud (b)
Sænk bordrundsaven ned igen i denne stilling
(c).
Bordrundsaven står nu på hjulene og kan
transporteres ved at tage fat i grebene (16).
Bemærk: Efter transport skal stellet (15) klappes
ind igen med det samme, så saven står sikkert
og stabilt. Bring hjulene tilbage i udgangsposition
(omvendt rækkefølge).
7.4 På-/afmontering af klingebeskytter (fig. 10/20)
Sæt klingebeskytteren (2) på kløvekilen (5),
n
således at skruen passer gennem hullet (30) i
kløvekilen.
Spænd ikke skruen (31) for stramt til;
n
klingebeskytteren skal stadig kunne bevæges
frit.
Fastgør udsugningsslangen (13) til
n
sugeadapteren (14) og sugestudsen på
klingebeskytteren (2).
Et egnet udsugningsanlæg sluttes til udgangen
n
på sugeadapteren (14) (fig. 38).
Afmontering sker i modsat rækkefølge.
n
Vigtigt!
Inden savningen påbegyndes, skal
klingebeskytteren (2) sænkes ned over
arbejdsemnet.
7.5 Udskiftning af bordindlæg (fig. 21)
Er bordindlægget slidt eller beskadiget, skal det
n
udskiftes, ellers er der en forhøjet skadesrisiko.
Savbladsværnet (2) tages af (se 7.4).
n
De 2 skruer med forsænket hoved (33) fjernes.
n
Det slidte bordindlæg (6) trækkes opad og
n
tages ud.
Montering af det nye bordindlæg foretages i den
n
omvendte rækkefølge.
7.6 Indstil kløvekilen (fig. 20/21/22)
Vigtigt! Træk netstikket ud.
n
Indstil savklingen (4) til maks. snitdybde, bring
n
den i position 0°, og fikser den (se 8.2).
Afmonter klingebeskytteren (se 7.4).
n
Tag bordindlægget (6) ud (se 7.5).
n
Løsn møtrikken (32).
n
7.6.1 Indstilling til maksimale snit (fig.
20/21/22/23)
Skub kløvekilen (5) opad, så afstanden mellem
savbord (1) og overkanten af kløvekilen (5) er
maksimal.
Afstand mellem savklinge (4) og kløvekile (5)
maks. 8 mm.
Spænd møtrikken (32) til igen, og monter
