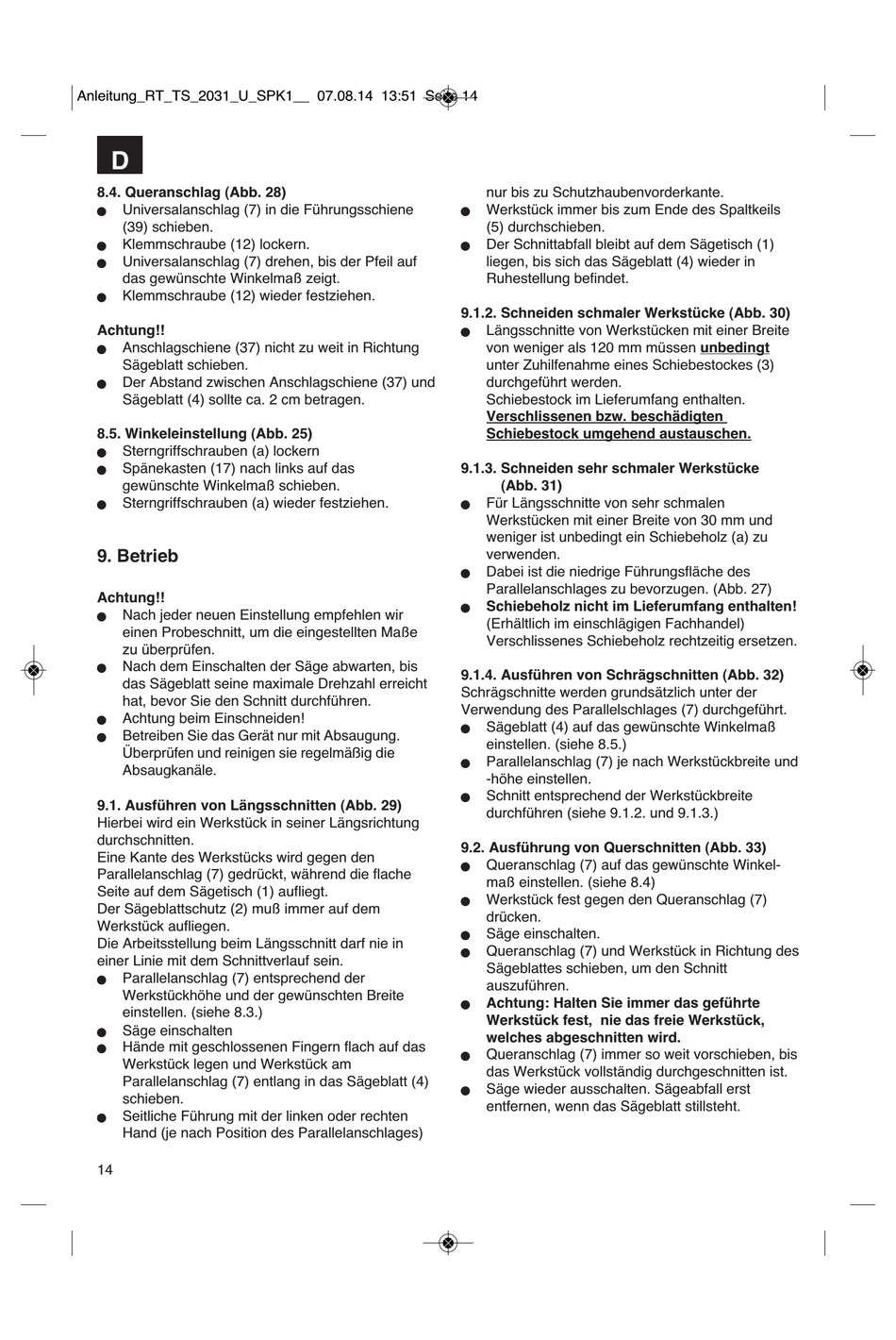

D
8.4. Queranschlag (Abb. 28)
Universalanschlag (7) in die Führungsschiene
n
(39) schieben.
Klemmschraube (12) lockern.
n
Universalanschlag (7) drehen, bis der Pfeil auf
n
das gewünschte Winkelmaß zeigt.
Klemmschraube (12) wieder festziehen.
n
Achtung!!
Anschlagschiene (37) nicht zu weit in Richtung
n
Sägeblatt schieben.
Der Abstand zwischen Anschlagschiene (37) und
n
Sägeblatt (4) sollte ca. 2 cm betragen.
8.5. Winkeleinstellung (Abb. 25)
Sterngriffschrauben (a) lockern
n
Spänekasten (17) nach links auf das
n
gewünschte Winkelmaß schieben.
Sterngriffschrauben (a) wieder festziehen.
n

9. Betrieb

Achtung!!
Nach jeder neuen Einstellung empfehlen wir
n
einen Probeschnitt, um die eingestellten Maße
zu überprüfen.
Nach dem Einschalten der Säge abwarten, bis
n
das Sägeblatt seine maximale Drehzahl erreicht
hat, bevor Sie den Schnitt durchführen.
Achtung beim Einschneiden!
n
Betreiben Sie das Gerät nur mit Absaugung.
n
Überprüfen und reinigen sie regelmäßig die
Absaugkanäle.
9.1. Ausführen von Längsschnitten (Abb. 29)
Hierbei wird ein Werkstück in seiner Längsrichtung
durchschnitten.
Eine Kante des Werkstücks wird gegen den
Parallelanschlag (7) gedrückt, während die flache
Seite auf dem Sägetisch (1) aufliegt.
Der Sägeblattschutz (2) muß immer auf dem
Werkstück aufliegen.
Die Arbeitsstellung beim Längsschnitt darf nie in
einer Linie mit dem Schnittverlauf sein.
Parallelanschlag (7) entsprechend der
n
Werkstückhöhe und der gewünschten Breite
einstellen. (siehe 8.3.)
Säge einschalten
n
Hände mit geschlossenen Fingern flach auf das
n
Werkstück legen und Werkstück am
Parallelanschlag (7) entlang in das Sägeblatt (4)
schieben.
Seitliche Führung mit der linken oder rechten
n
Hand (je nach Position des Parallelanschlages)
14
nur bis zu Schutzhaubenvorderkante.
Werkstück immer bis zum Ende des Spaltkeils
n
(5) durchschieben.
Der Schnittabfall bleibt auf dem Sägetisch (1)
n
liegen, bis sich das Sägeblatt (4) wieder in
Ruhestellung befindet.
9.1.2. Schneiden schmaler Werkstücke (Abb. 30)
Längsschnitte von Werkstücken mit einer Breite
n
von weniger als 120 mm müssen unbedingt
unter Zuhilfenahme eines Schiebestockes (3)
durchgeführt werden.
Schiebestock im Lieferumfang enthalten.
Verschlissenen bzw. beschädigten
Schiebestock umgehend austauschen.
9.1.3. Schneiden sehr schmaler Werkstücke
(Abb. 31)
Für Längsschnitte von sehr schmalen
n
Werkstücken mit einer Breite von 30 mm und
weniger ist unbedingt ein Schiebeholz (a) zu
verwenden.
Dabei ist die niedrige Führungsfläche des
n
Parallelanschlages zu bevorzugen. (Abb. 27)
Schiebeholz nicht im Lieferumfang enthalten!
n
(Erhältlich im einschlägigen Fachhandel)
Verschlissenes Schiebeholz rechtzeitig ersetzen.
9.1.4. Ausführen von Schrägschnitten (Abb. 32)
Schrägschnitte werden grundsätzlich unter der
Verwendung des Parallelschlages (7) durchgeführt.
Sägeblatt (4) auf das gewünschte Winkelmaß
n
einstellen. (siehe 8.5.)
Parallelanschlag (7) je nach Werkstückbreite und
n
-höhe einstellen.
Schnitt entsprechend der Werkstückbreite
n
durchführen (siehe 9.1.2. und 9.1.3.)
9.2. Ausführung von Querschnitten (Abb. 33)
Queranschlag (7) auf das gewünschte Winkel-
n
maß einstellen. (siehe 8.4)
Werkstück fest gegen den Queranschlag (7)
n
drücken.
Säge einschalten.
n
Queranschlag (7) und Werkstück in Richtung des
n
Sägeblattes schieben, um den Schnitt
auszuführen.
Achtung: Halten Sie immer das geführte
n
Werkstück fest, nie das freie Werkstück,
welches abgeschnitten wird.
Queranschlag (7) immer so weit vorschieben, bis
n
das Werkstück vollständig durchgeschnitten ist.
Säge wieder ausschalten. Sägeabfall erst
n
entfernen, wenn das Sägeblatt stillsteht.
